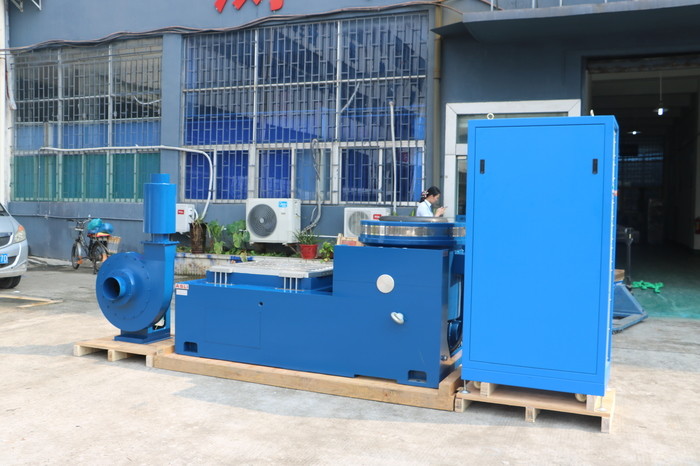

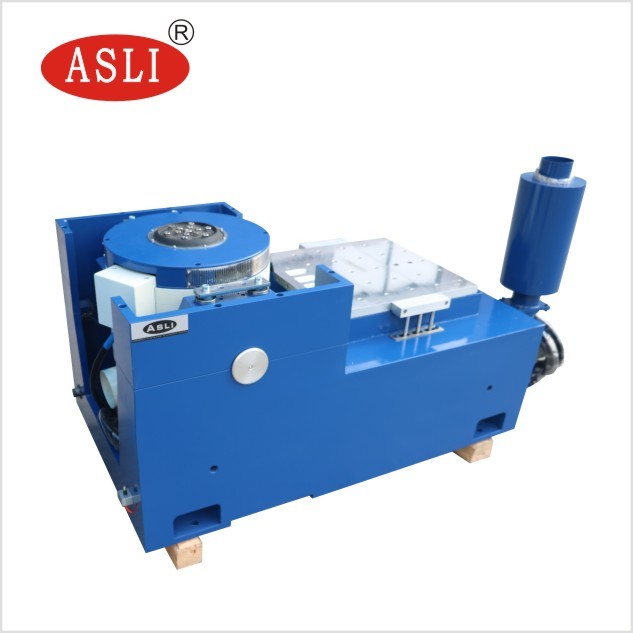

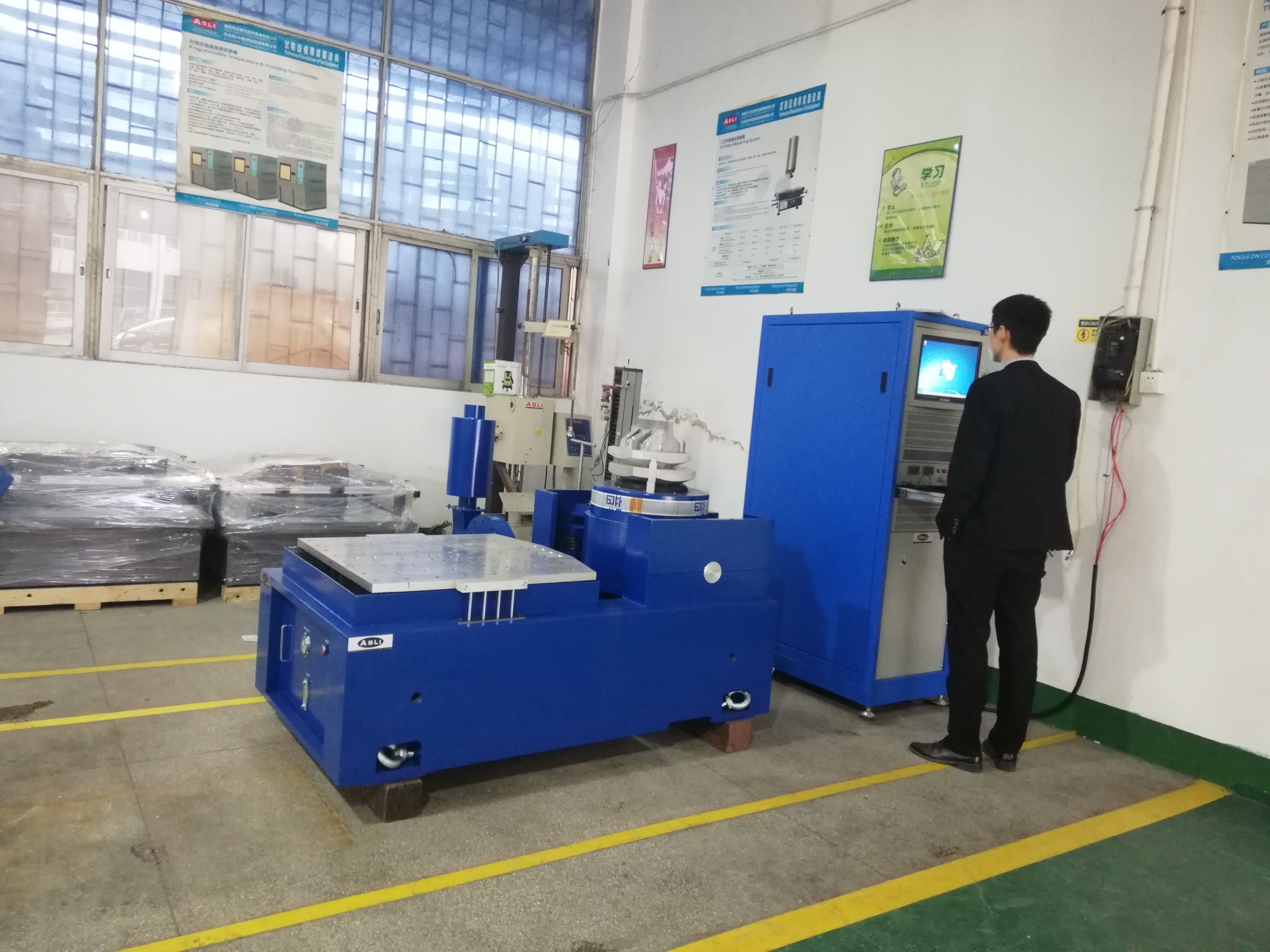

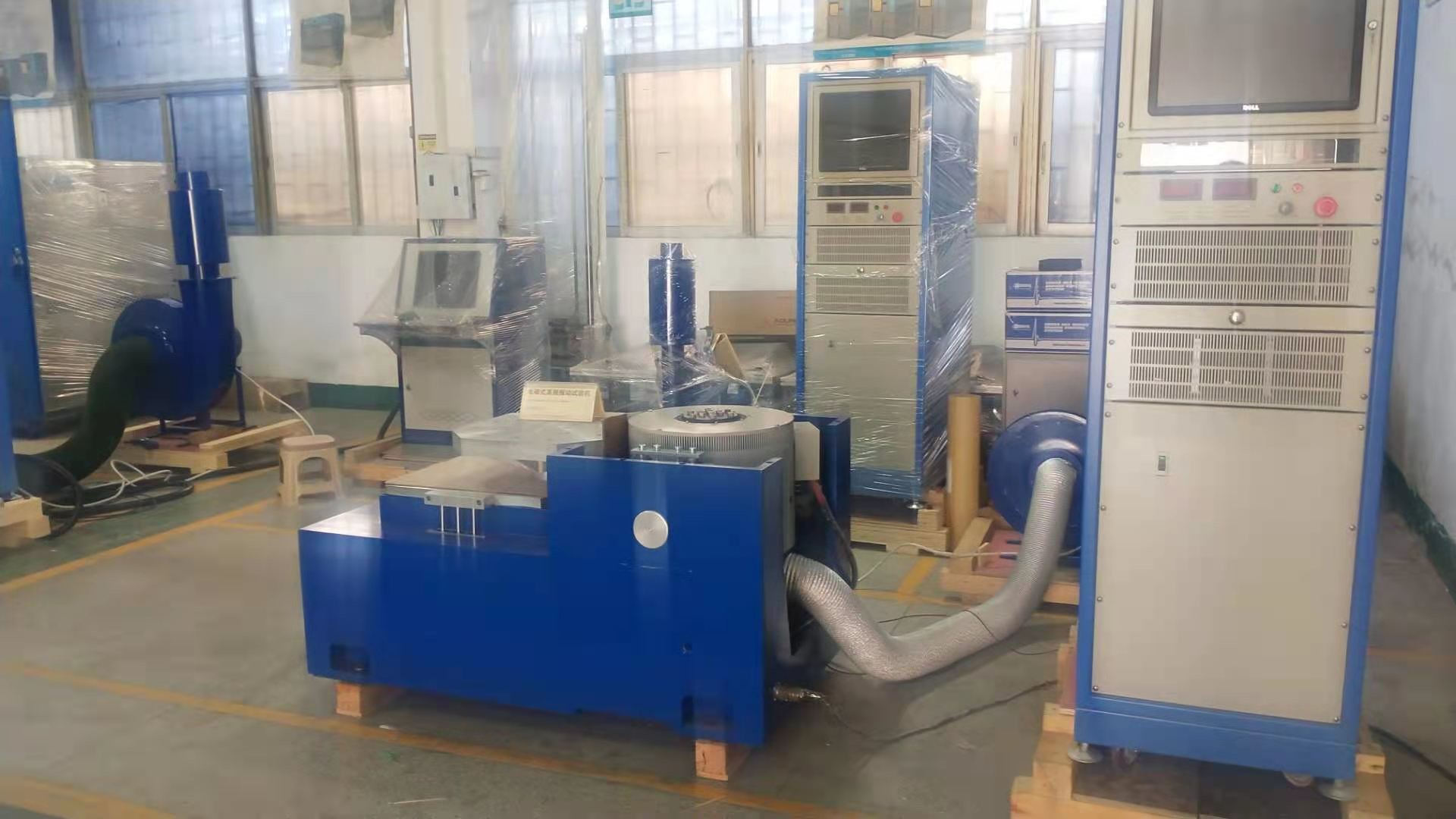

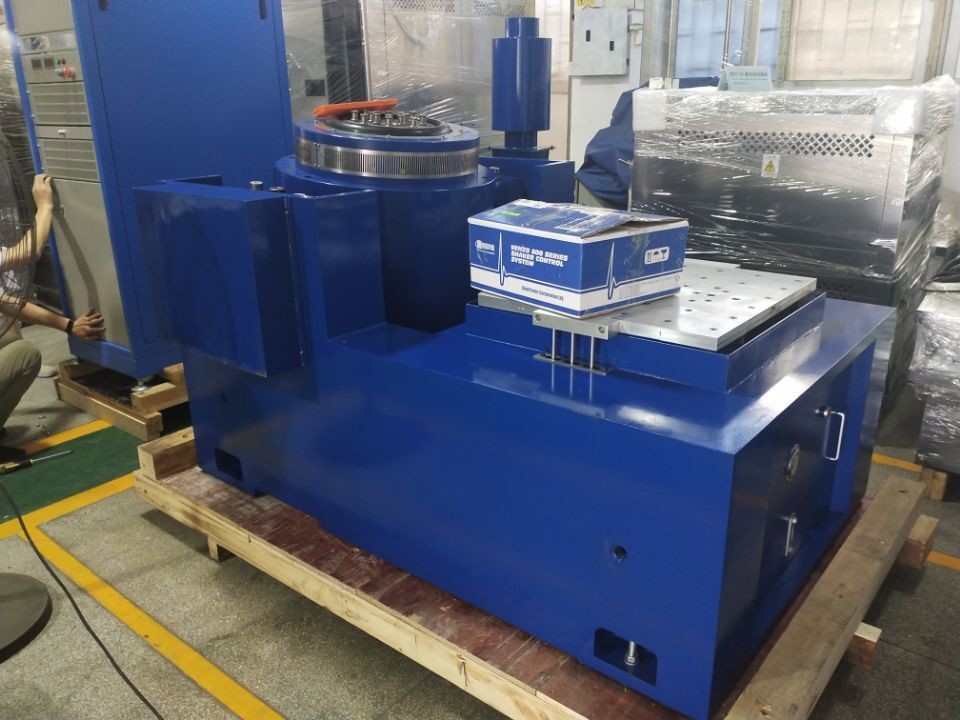

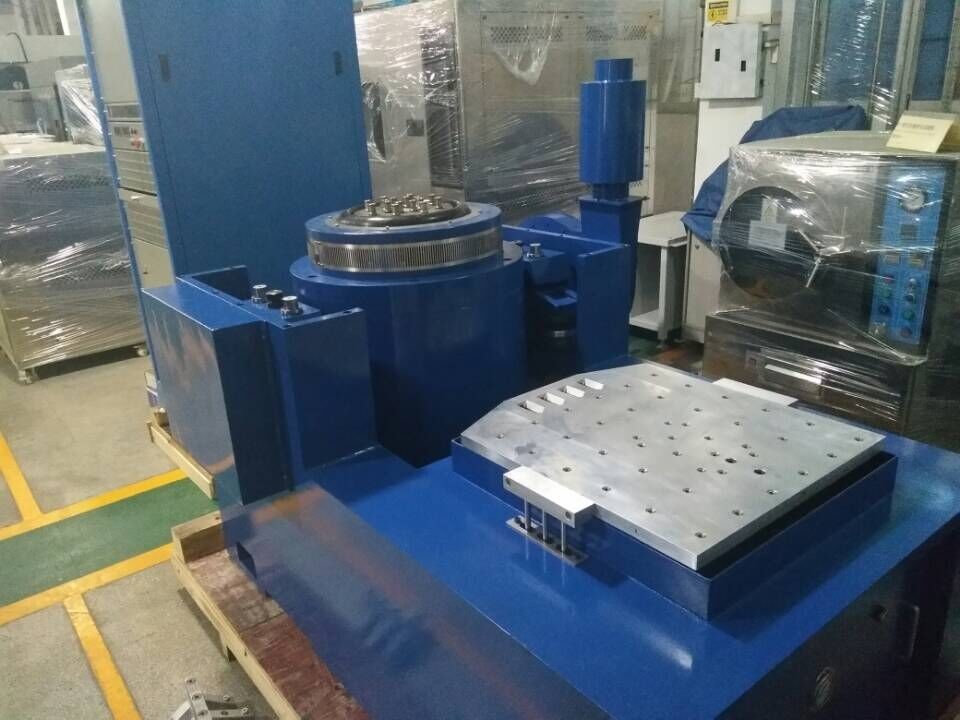

IEC 60335-2-24 Máy rung điện động thẳng đứng và ngang tần số cao
Máy rung có tần số cao là một loại thiết bị cơ học được sử dụng để thực hiện thử nghiệm và phân tích cơ học trên các vật liệu và thành phần khác nhau.Nó hoạt động bằng cách tạo ra các rung động tần số cao có thể mô phỏng các điều kiện môi trường thực tế hoặc tăng tốc độ thử nghiệm mệt mỏi sản phẩm.
Chức năng chính của máy rung có tần số cao là sao chép căng thẳng và căng thẳng cơ học mà một thành phần hoặc vật liệu có thể trải qua trong ứng dụng dự định của nó.Nó cũng có thể được sử dụng để thực hiện phân tích modal và đo cộng hưởng, rất cần thiết để tối ưu hóa hiệu suất sản phẩm và giảm thiểu vấn đề tiếng ồn và rung động.
Máy lắc thường bao gồm một động cơ điện động hoặc thủy lực tạo ra rung động tần số cao.Các shaker tạo ra các rung động cần thiết bằng cách nhanh chóng tăng tốc và giảm tốc độ của armature theo cách kiểm soát.
Những rung động này có thể được tùy chỉnh về tần số, kích thước và thời gian để mô phỏng các điều kiện môi trường khác nhau, chẳng hạn như nhiệt độ và độ ẩm.Điều này cho phép thử nghiệm các thành phần và vật liệu khác nhau và giúp các kỹ sư xác định các khuyết điểm và điểm yếu thiết kế tiềm ẩn.
Nhìn chung, the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
Các thông số kỹ thuật của máy thử rung:
| Mô hình |
Đánh giá sinus Lực lượng(N) |
Đánh giá ngẫu nhiên Lực lượng(N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Đánh giá khôngvị trí (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Các thông số kỹ thuật của HorizontalMở rộng:
Các thông số kỹ thuật của dọcMở rộng:
IEC 60335-2-24 Máy rung điện động thẳng đứng và ngang tần số cao Đặc điểm thử nghiệm:
1. Xương xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải lệch tâm.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, tăng khả năng của bảng rung, cải thiện hiệu suất tần số thấp.
Nếu bạn có bất kỳ nghi ngờ hoặc nhu cầu về IEC 60335-2-24 Tần số cao dọc và chiều ngang điện động lực Vibration Shaker, xin vui lòng cảm thấy miễn phí để liên hệ với chúng tôi.
