Thiết bị thử rung động ES-20.pdf
Cao Tần sốPhòng thí nghiệm Shaker Transport Simulation ElectrodynamicVibration (sự rung động)Shaker

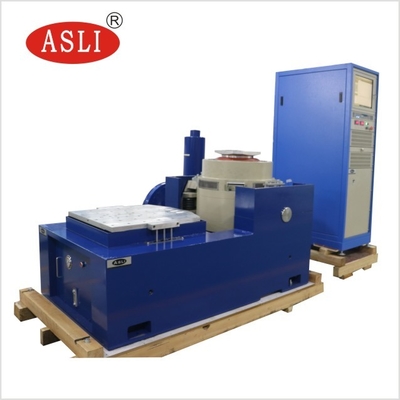

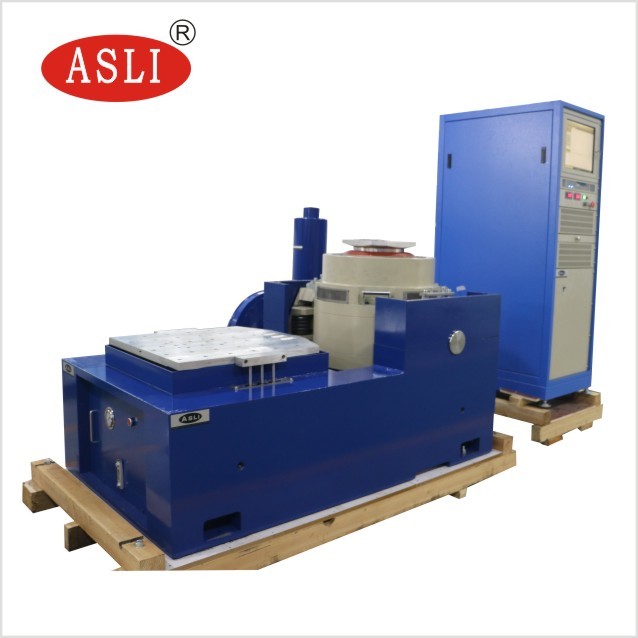

High Frequency Laboratory Shaker Transport Simulation Electrodynamic Vibration Shaker Máy xoáy điện động lực caođược sử dụng rộng rãi trong quốc phòng, hàng không, hàng không vũ trụ, truyền thông, điện tử, ô tô, thiết bị gia dụng và các ngành công nghiệp khác.mô phỏng điều kiện làm việc thực tế và thử nghiệm độ bền cấu trúc, ứng dụng sản phẩm rộng, chiều rộng ứng dụng là rõ ràng, hiệu ứng thử nghiệm là đáng chú ý và đáng tin cậy. sóng sinus, FM, quét, lập trình, nhân tần số, logarithm,Tốc độ gia tốc tối đa, điều chế kích thước, điều khiển thời gian, điều khiển máy tính đầy đủ chức năng, tăng tốc cố định đơn giản / kích thước cố định.
Các thông số kỹ thuật của máy thử rung:
| Mô hình |
Đánh giá sinus Lực lượng(N) |
Đánh giá ngẫu nhiên Lực lượng(N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Đánh giá khôngvị trí (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

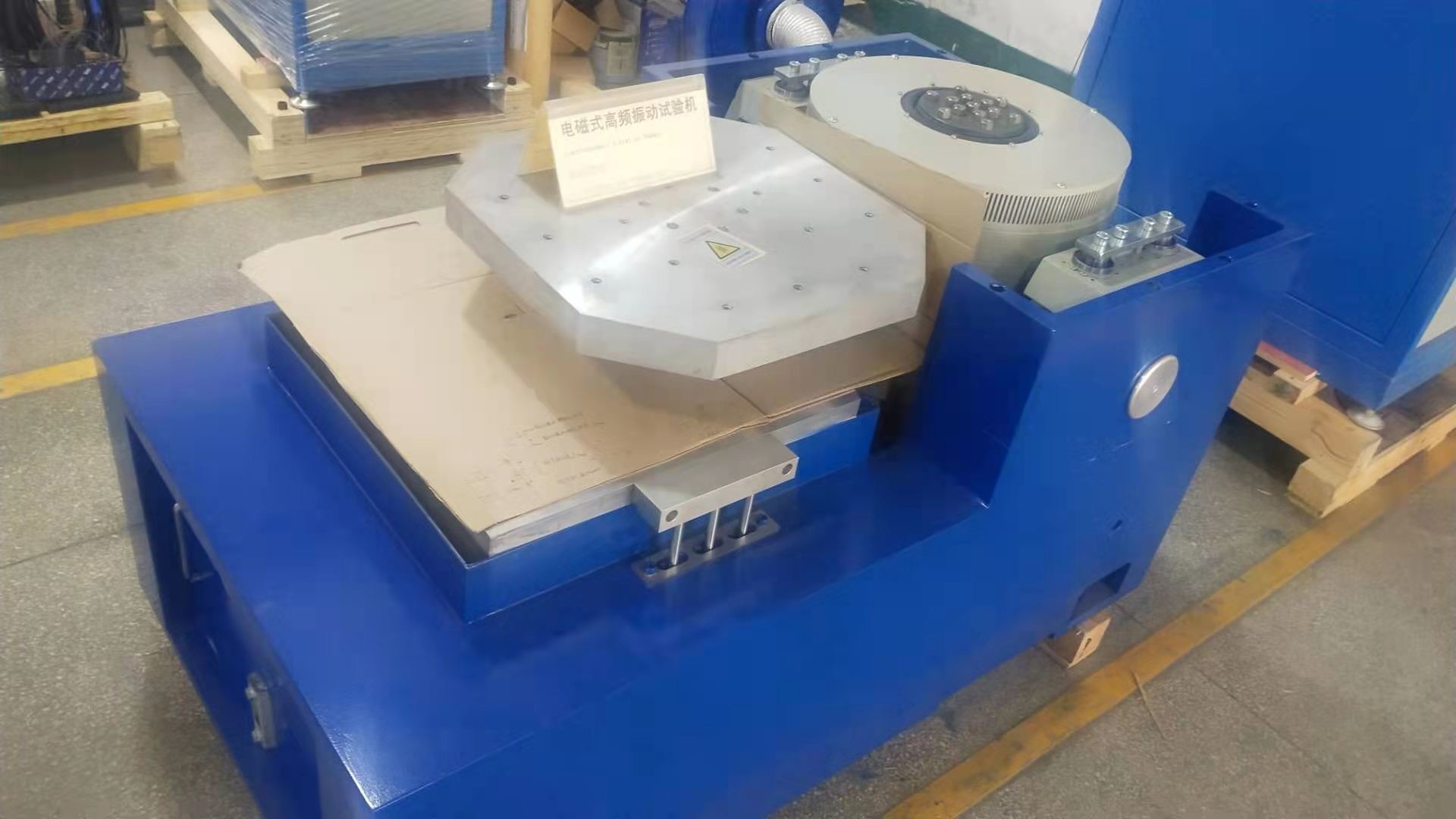

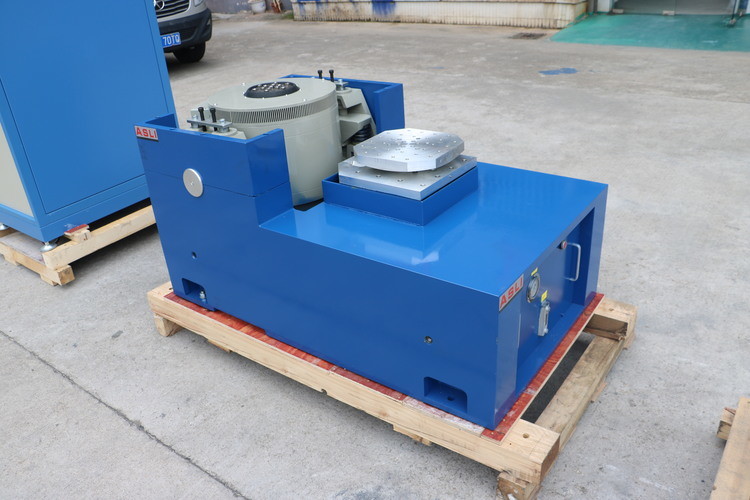

Các thông số kỹ thuật của HorizontalMở rộng:
Các thông số kỹ thuật của dọcMở rộng:
Ứng dụng máy rung điện động học:
Chúng tôi là nhà sản xuất của các sản phẩm dòng máy thử rung tần cao, áp dụng các 'cơ cấu mạch hai từ tính', 'tự tạo vòng tròn hoạt động xương',"Hỗ trợ trên không" và "những vòng bi và hướng dẫn tuyến tính", 'trunnion cô lập ✅ công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong X, Y, Z ba trục rung động sinus và băng thông rộng rung động ngẫu nhiên thử nghiệm,để được hoàn thành bởi các cổ điển (nửa - sinusCác sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử,Thiết bị điện, truyền thông, thiết bị gia dụng và các lĩnh vực khác.
Các đặc điểm thử nghiệm máy rung điện động học:
1. Xương xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải đặc.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, tăng khả năng của bảng rung, cải thiện hiệu suất tần số thấp.
Nếu bạn cần thêm thông tin về High Frequency Laboratory Shaker Transport Simulation Electrodynamic Vibration Shaker, xin vui lòng gửi câu hỏi của bạn.
