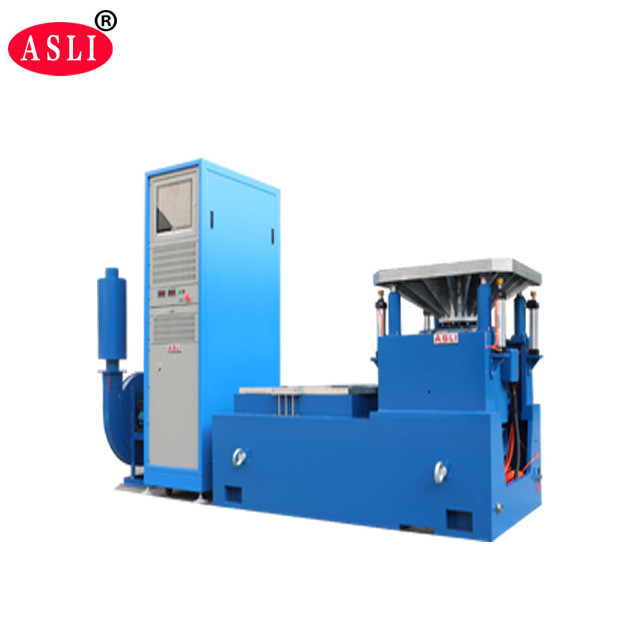

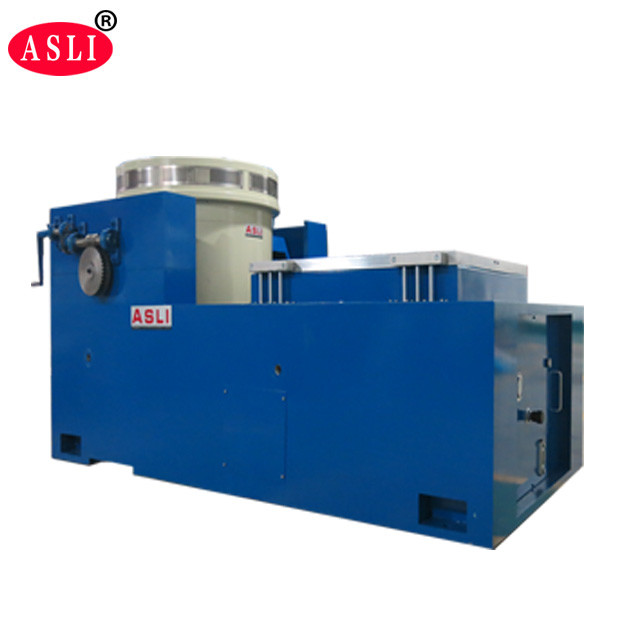

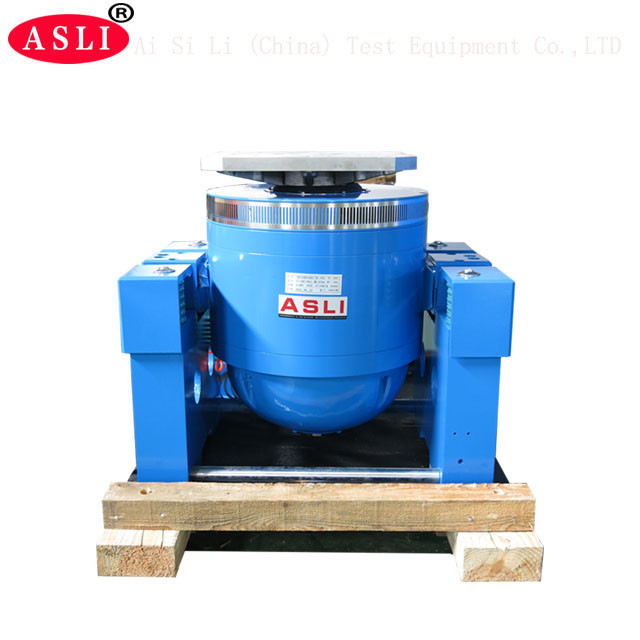

ISO 13355 Máy kiểm tra độ rung tần số cao điện động cho thiết bị điện tử
Product Details
| lực sin: | 6000N | Tốc độ: | 1,6m/giây |
|---|---|---|---|
| Di dời: | 25mm | Tần số: | 3~3500HZ |
| tải: | 180kg | tăng tốc: | 100g |
| phần ứng: | 230mm | ||
| Làm nổi bật |
Máy kiểm tra độ rung ISO 13355,Máy kiểm tra độ rung tần số cao điện động lực học,Máy lắc rung tần số cao ISO 13355 |
||
Product Description
Máy rung tần số cao sử dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch hai từ tính, vòng tròn hoạt động xương tự tạo, hỗ trợ trên không,vòng bi cuộn và hướng dẫn tuyến tínhNó có khả năng thực hiện X, Y, và Z ba trục rung động sinus và băng thông rộng thử nghiệm rung động ngẫu nhiên,cũng như các thử nghiệm phổ xung và phản ứng sốc cổ điển (nửa sinus)Thiết bị này được sử dụng rộng rãi trong ngành quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Lực định số: lực sinus 6000N; lực ngẫu nhiên 6000N; lực va chạm 12000N
- Phạm vi tần số: 5Hz đến 3500Hz; tần số cố định, quét qua lại, sinus, ngẫu nhiên, sốc
- Chế độ tần số quét: tuyến tính, logarithmic, quét qua lại, tần số cố định
- Thời gian tần số quét: 1 đến 32767
- Thời gian tần số quét: tần số cố định / một lần 1 ¢ 3600 phút; đường cong tần số quét có thể được hiển thị
- Tốc độ gia tốc tối đa: 1000 m/s2 (không tải)
- Trọng lượng tối đa: 180 kg
- Max. Displacement: 25 mm p-p (không tải), đỉnh gấp đôi
- Sự dịch chuyển tác động: 25 mm
- Trọng lượng cuộn dây di chuyển: 6,5 kg
- Hướng rung động: thẳng đứng
- Sóng rung động: sinus, ngẫu nhiên, cú sốc
- Độ kính của cuộn dây di chuyển: Φ230 mm
- Kích thước hệ thống rung (mm): W850 × H750 × D550 mm
- Trọng lượng hệ thống rung động: 590 kg

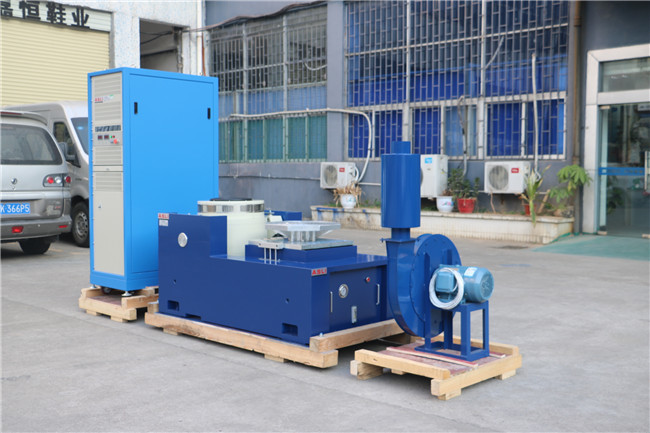

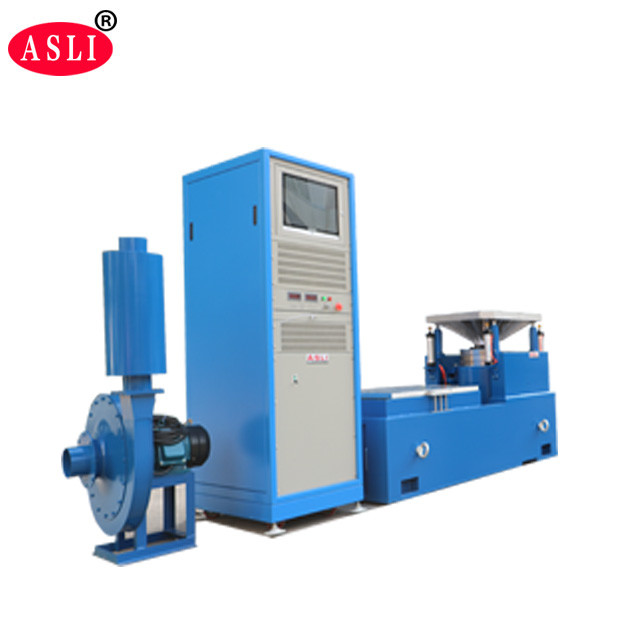

- (1) Máy tạo rung động 1 bộ
- (2) Máy điều khiển rung động 1 bộ
- (3) Phòng kết nối truyền thông 1 bộ
- (4) DA-6 Bộ khuếch đại năng lượng 1 bộ
- (5) Khả năng kích thích 1 pc
- (7) Phần mềm trình điều khiển 1 bộ
- (8) Hệ thống làm mát 1 bộ
- (9) Máy tính công nghiệp 1 bộ
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Một bộ xương vòng tròn động được thiết kế tốt với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và hợp lý.
- Các vòng bi cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn
- Trunnion nền tảng cách ly dành riêng cho việc sử dụng hormone, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến hệ thống di chuyển xung quanh đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của bong bóng nhỏ mang theo làm tăng khả năng mang bàn rung và cải thiện hiệu suất tần số thấp.
