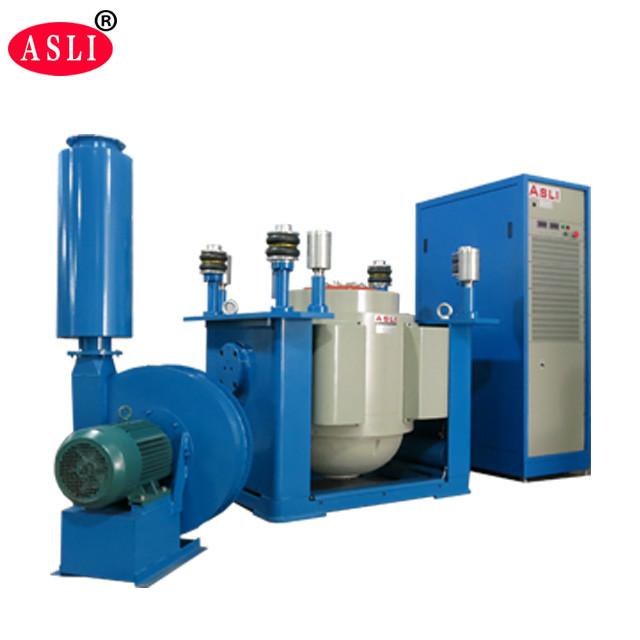

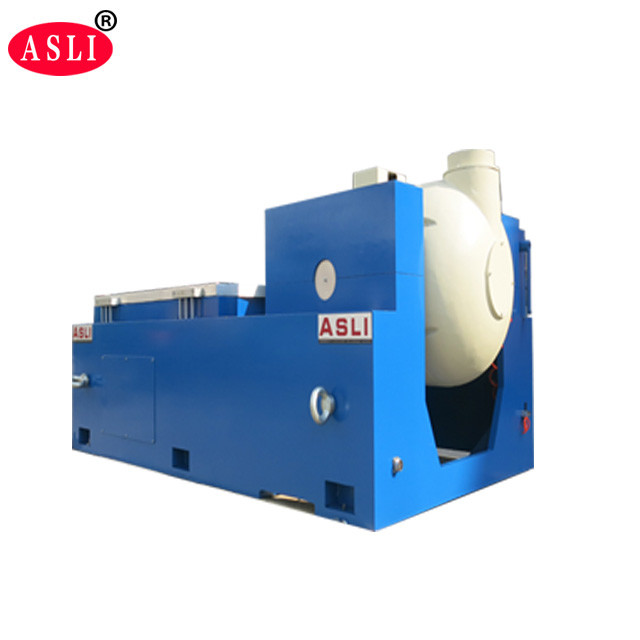

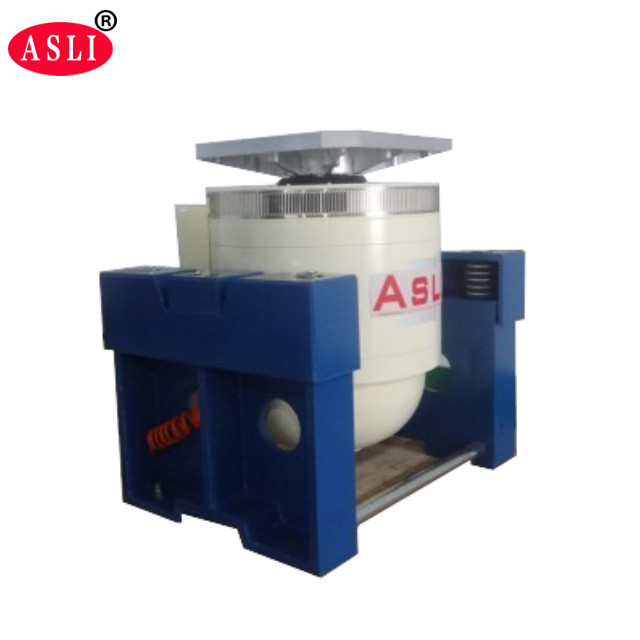

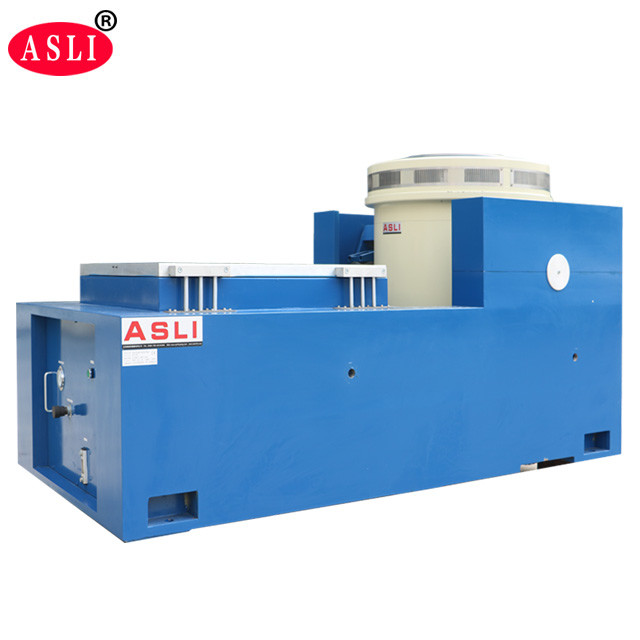

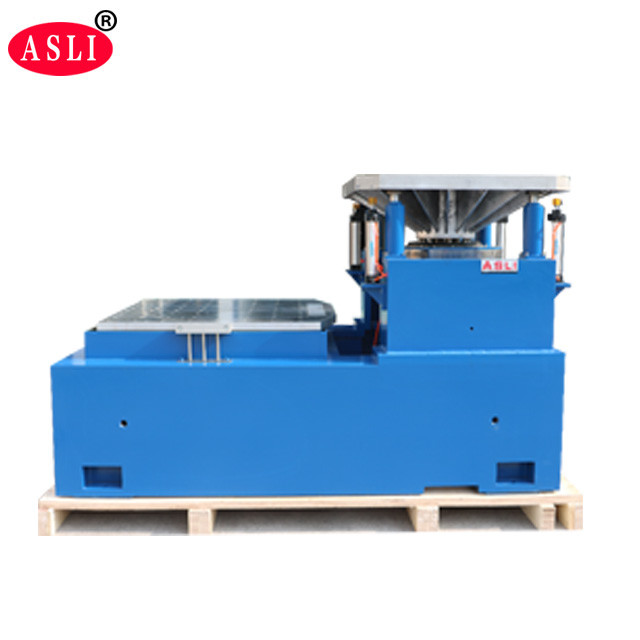

Máy kiểm tra độ rung ISTA 6 Amazon 1000kg.f với bàn trượt dọc

Thiết bị kiểm tra rung động điện động tần số cao với MIL-STD 202

Máy kiểm tra rung động ISTA 6 Amazon 1000kg.f với Bàn trượt dọc là hệ thống kiểm tra rung động điện động hiệu suất cao, được thiết kế để mô phỏng chính xác môi trường rung động hình sin, ngẫu nhiên và sốc. Nó được sử dụng rộng rãi để kiểm tra trình độ sản phẩm và độ tin cậy trong các ngành quốc phòng, hàng không vũ trụ, điện tử và thiết bị gia dụng.

1. Lực định mức: Lực hình sin 10000N; Lực ngẫu nhiên 10000N; Lực sốc 10000N
2. Dải tần số: 5 Hz đến 3500 Hz — hỗ trợ tần số cố định, quét tới lui, chế độ hình sin, ngẫu nhiên và sốc
3. Chế độ quét tần số: Tuyến tính, logarit, quét tới lui, tần số cố định
4. Số lần quét tần số: 1 đến 32767
5. Thời gian quét tần số: Tần số cố định / đơn 1–3600 phút; có thể hiển thị đường cong quét tần số
6. Gia tốc tối đa: 1000 m/s² (không tải)
7. Tốc độ tối đa: 1,8 m/s
8. Độ dịch chuyển tối đa: 51 mm p-p (không tải), đỉnh kép
9. Độ dịch chuyển va đập: 51 mm
10. Trọng lượng cuộn dây chuyển động: 14 kg
11. Hướng rung động: Rung động dọc + ngang
12. Sóng rung động: Hình sin, ngẫu nhiên, sốc
13. Đường kính cuộn dây chuyển động: Φ240 mm
14. Kích thước hệ thống rung động (mm): R1046 × C660 × S783 mm
15. Trọng lượng hệ thống rung động: 900 kg

• Bàn tải nhỏ cho phép gia tốc và tần số làm việc cao hơn, cải thiện khả năng tải và hiệu suất tổng thể của bàn máy.
• Bàn ngang và bàn rung là loại nguyên khối, có cấu trúc chắc chắn, tiện lợi cho việc lắp đặt và điều chỉnh.
• Ray áp lực tĩnh với thiết kế hình chữ V, có khả năng chống trượt và chống tải lệch.
• Bơm dầu tích hợp cho cấu trúc gọn gàng và vận hành dễ dàng.

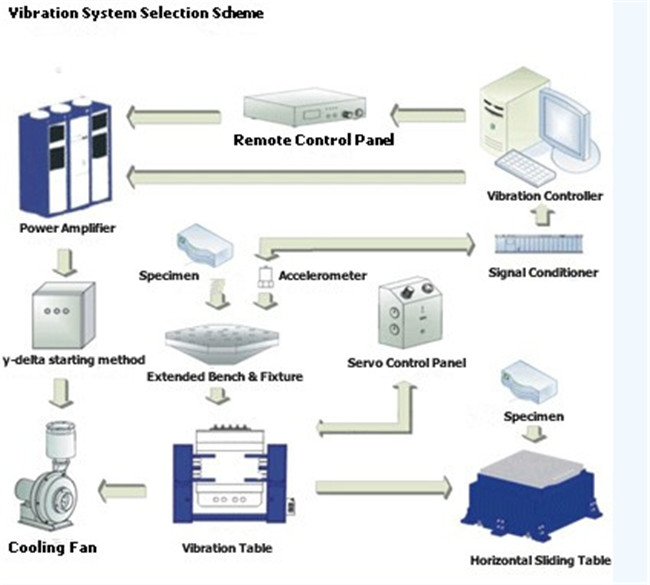

Là nhà sản xuất các sản phẩm dòng rung động điện, chúng tôi áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch kép từ tính, vòng tròn hành động khung tự tạo, hỗ trợ không khí, vòng bi con lăn và dẫn hướng tuyến tính, và cách ly trục quay. Điều này cho phép hệ thống thực hiện các bài kiểm tra rung động hình sin ba trục X, Y và Z, kiểm tra rung động ngẫu nhiên băng thông rộng, cũng như các bài kiểm tra xung cổ điển (sóng nửa hình sin, hình thang, sóng răng cưa) và kiểm tra phổ phản ứng sốc.

Máy kiểm tra rung động tần số cao được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, thiết bị gia dụng và các lĩnh vực khác.

1. Khung tròn động được thiết kế tốt với tần số cộng trục cao hơn.
2. Thiết kế hai mạch từ với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi con lăn thanh đòn với định hướng độ cứng thân composite thẳng và định hướng nhập khẩu, cung cấp khả năng tải lệch tâm.
4. Nền cách ly trục quay dành riêng cho sử dụng hormone, với lắp đặt di động tiện lợi.
5. Hệ thống di chuyển tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
6. Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
7. Độ cứng tĩnh và độ cứng động của bóng nhỏ mang lại khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.

1. Người dùng nên chuẩn bị xe nâng và dụng cụ di chuyển để di chuyển thiết bị, vì nó rất nặng. Vui lòng đảm bảo cửa đủ lớn để thiết bị đi qua.
2. Môi trường hoạt động nên ở nhiệt độ phòng với thông gió tốt. Chúng tôi đặc biệt khuyến nghị lắp đặt máy điều hòa không khí trong khu vực làm việc. Khoảng cách không gian ở các cạnh trái, phải và sau của máy phải tối thiểu 700 mm; phía trước phải tối thiểu 1500 mm.

Hệ thống máy rung điện động lực lớn được đóng gói bằng màng PP trước, sau đó là lớp xốp dày 10 mm giữa máy và thùng, và cuối cùng được bọc trong thùng gỗ dán xuất khẩu tiêu chuẩn.

Chúng tôi chào mừng khách hàng mới và khách hàng thân thiết đến thăm nhà máy của chúng tôi để xem trực tiếp bàn rung máy rung. Đối với bất kỳ yêu cầu nào, vui lòng liên hệ với chúng tôi.
