Tải xuống tệp ES-3A vibration tester.pdf
Đối với hệ thống kiểm tra độ rung, Vui lòng chuẩn bị những điều dưới đây và gửi yêu cầu của bạn, Chúng tôi sẽ giúp bạn giới thiệu mô hình phù hợp
Mô tả mẫu
Khối lượng thử nghiệm mẫu
Kích thước mẫu
Hồ sơ thử nghiệm nếu có
Gia tốc tối đa của thử nghiệm
Thử nghiệm theo hướng X, Y, Z hoặc chỉ thử nghiệm theo hướng Z

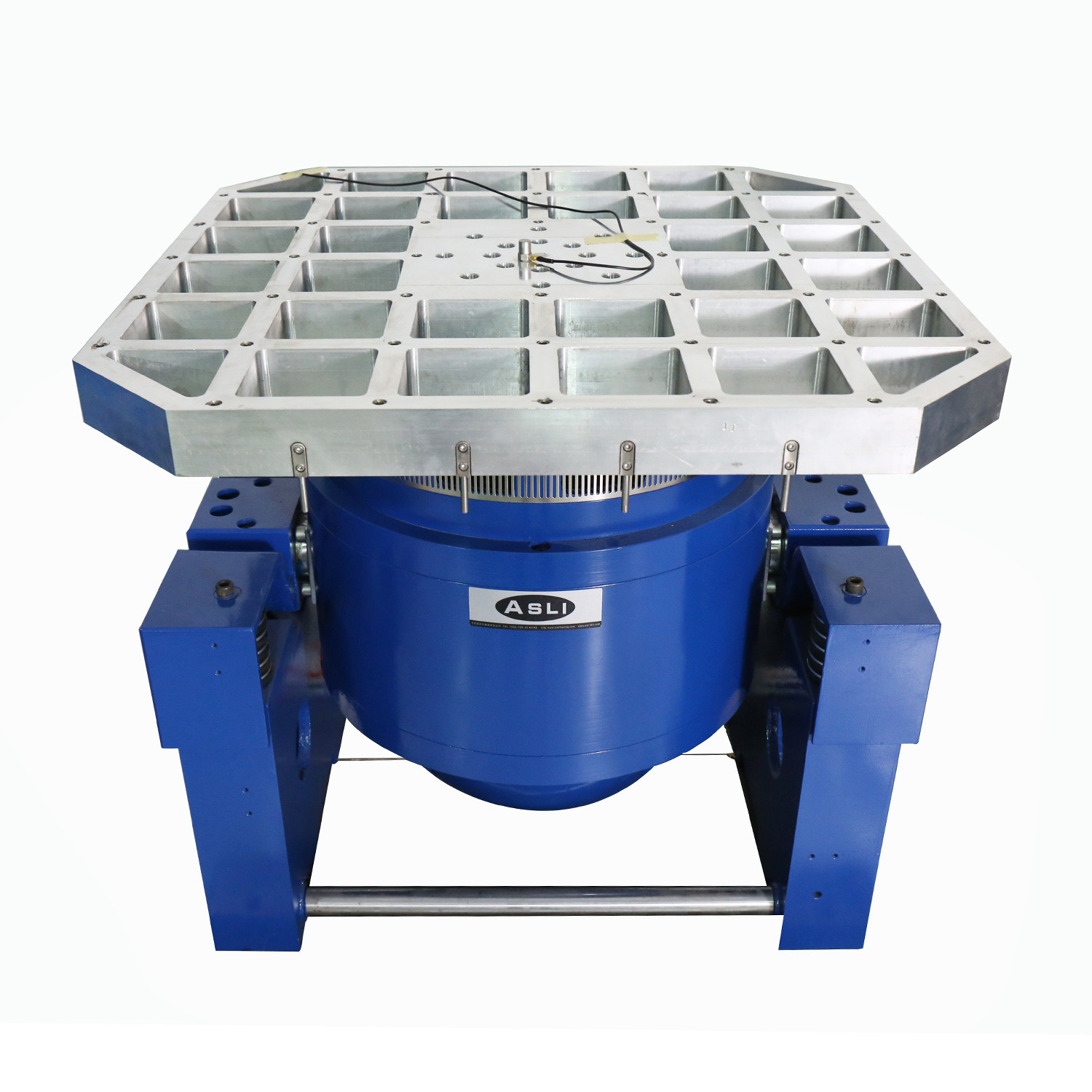

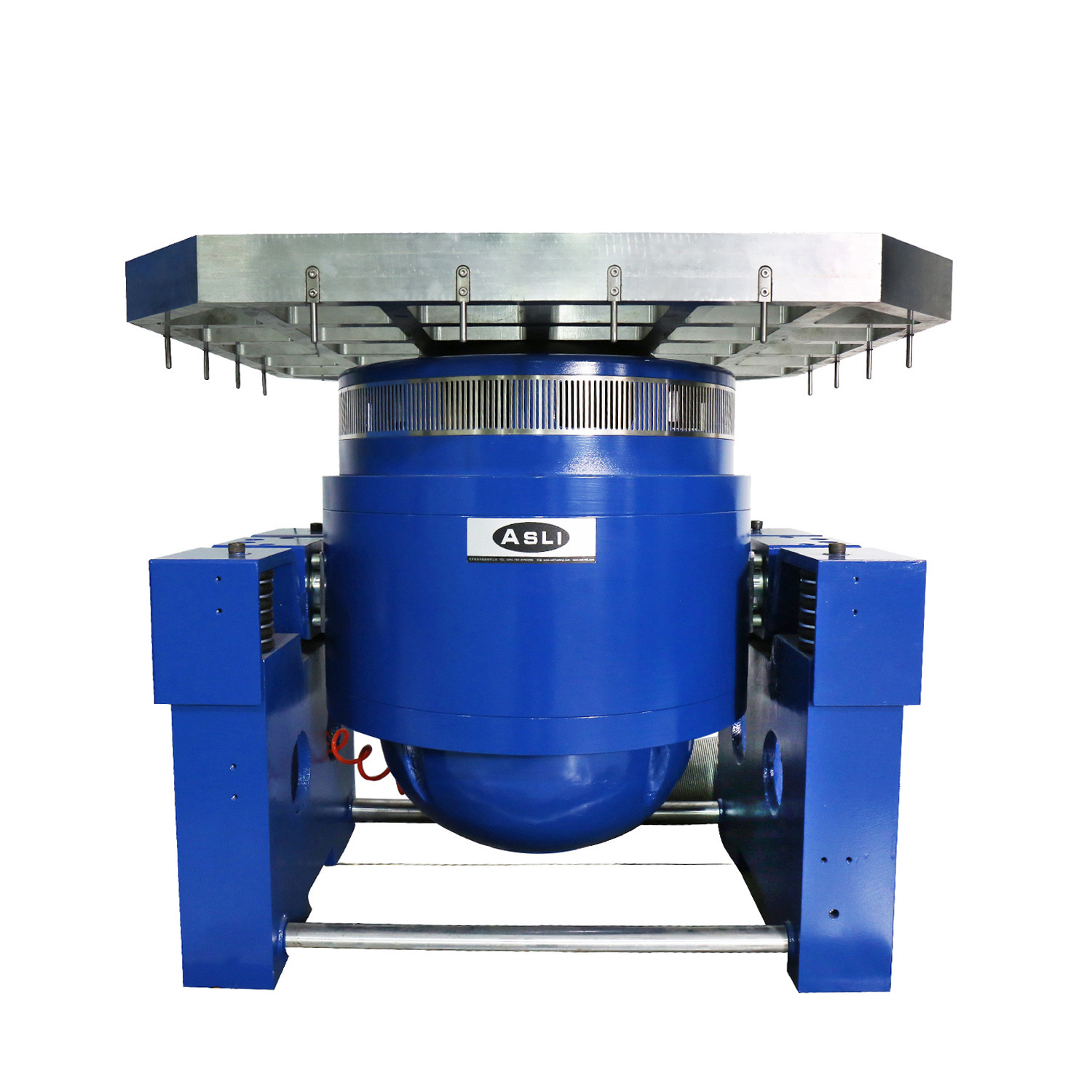

Thông số kỹ thuật mô hìnhBàn rung lắc động làm mát bằng không khí với mẫu cố định tùy chỉnh
| Thông số kỹ thuật hệ thống | |||
| Mô hình hệ thống: | ES- 3 | ||
| Dải tần số: | 3~3500 | ||
| Lực định mức | Hình sin N | 3000 | |
| Ngẫu nhiên N | 3000 | ||
| Sốc N | 6000 | ||
| Gia tốc tối đa. | hình sin (m/s2) | 1000 | |
| Ngẫu nhiên (m/s2 rms) | 1000 | ||
| Sốc (m/s2) | 2000 | ||
| Vận tốc tối đa. | hình sin (m/s2) | 1.6 | |
| Sốc (m/s2) | 1.6 | ||
| Độ dịch chuyển tối đa. | Hành trình tối đa mm (p-p) |
25 | |
| Cuộn dây chuyển động | 3.5kgs | ||
| Kích thước của cuộn dây chuyển động | Đường kính 230mm | ||
| Tải trọng tối đa: | 100kgs | ||
Các lựa chọn máy rung lắc khác
| Mô hình |
Hình sin định mức Lực (N) |
Ngẫu nhiên định mức Lực (N) |
Tần số Dải (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
Độ dịch chuyển định mức (p-p)mm |
Tải trọng tối đa (Kg) | cuộn dây chuyển động (Kg) |
Kích thước của Cuộn dây chuyển động (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ví dụ về rung động để thử nghiệm Ngẫu nhiên
Đặc trưng:
1. Bộ xương vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi con lăn thanh lắc Rocker Rod thẳng và định hướng độ cứng thân hợp chất theo định hướng nhập khẩu, khả năng tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt tiện lợi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo vòng tròn động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và tăng cường hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của bóng nhỏ mang lại, nâng cao khả năng bàn rung, cải thiện hiệu suất tần số thấp.Thông số kỹ thuật của Bàn rung ngang (thử nghiệm trục X, Y)
Thông số kỹ thuật của Bàn rung dọc (thử nghiệm trục Z):

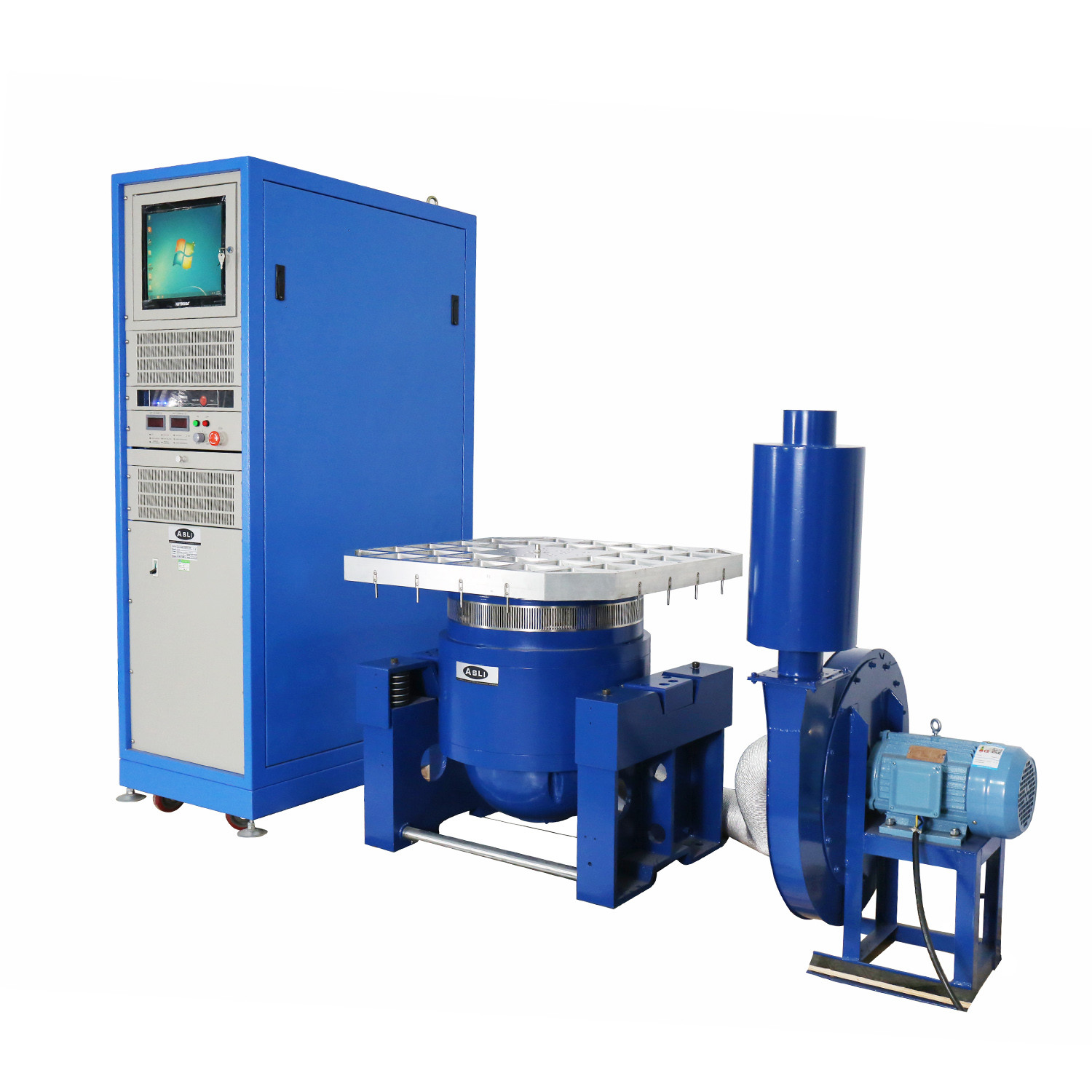

Ảnh để tham khảo:
Hình ảnh đóng gói:
Bất kỳ câu hỏi nào Máy rung lắc rung tần số cao làm mát bằng không khí Hệ thống kiểm tra rung lắc Máy rung động chào mừng bạn liên hệ
