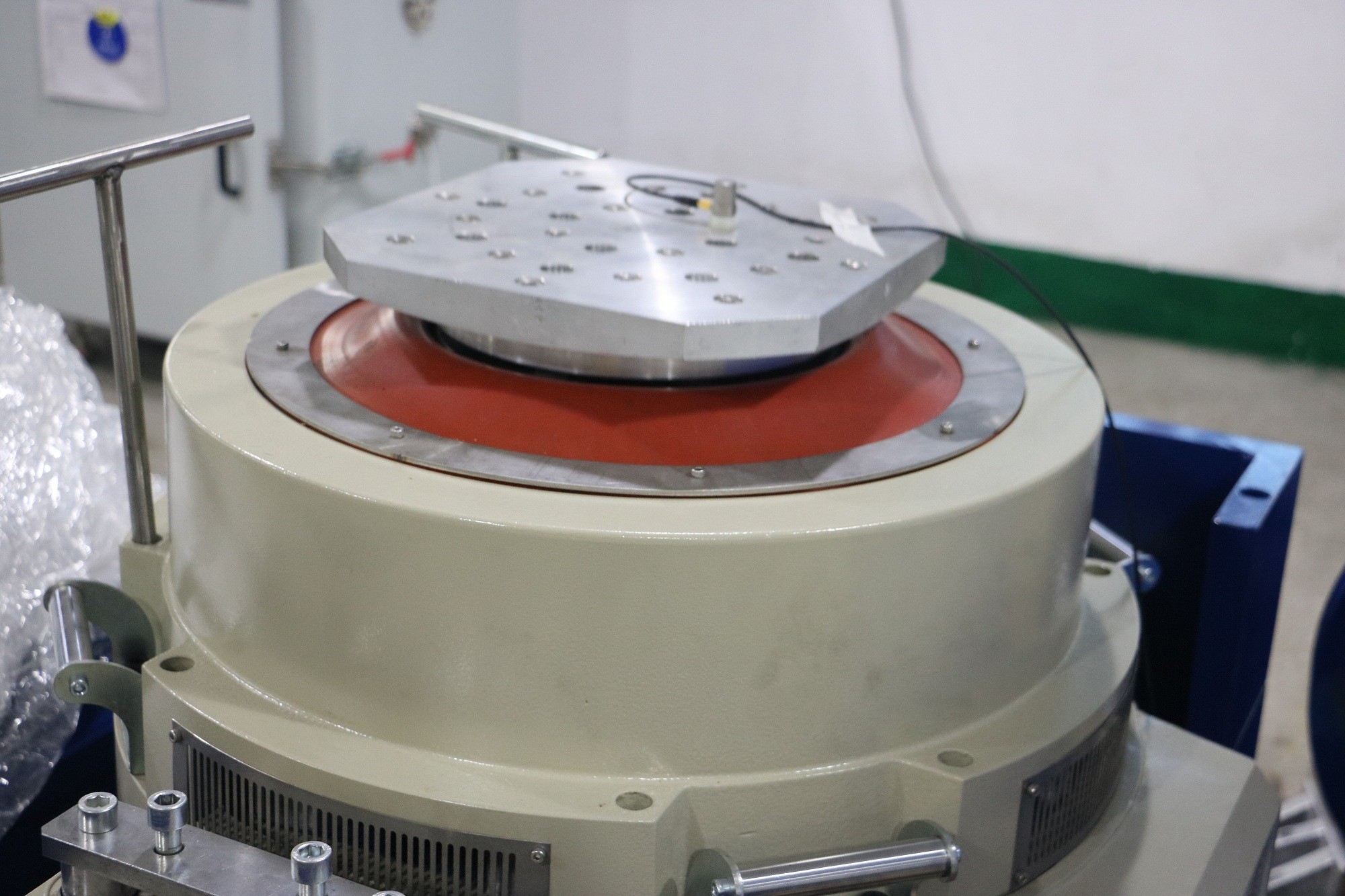

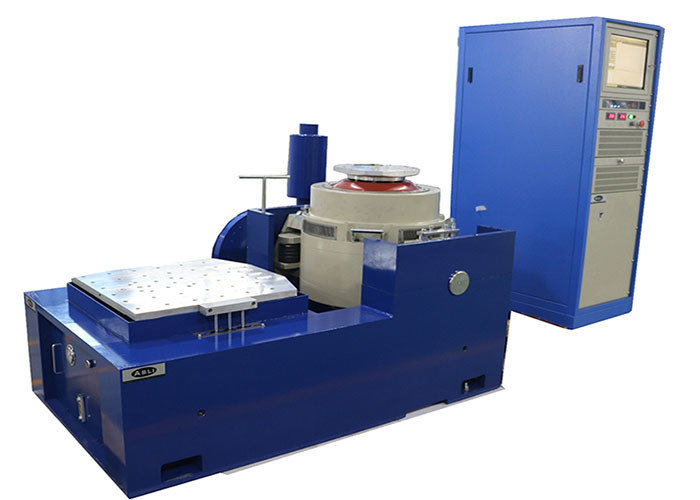

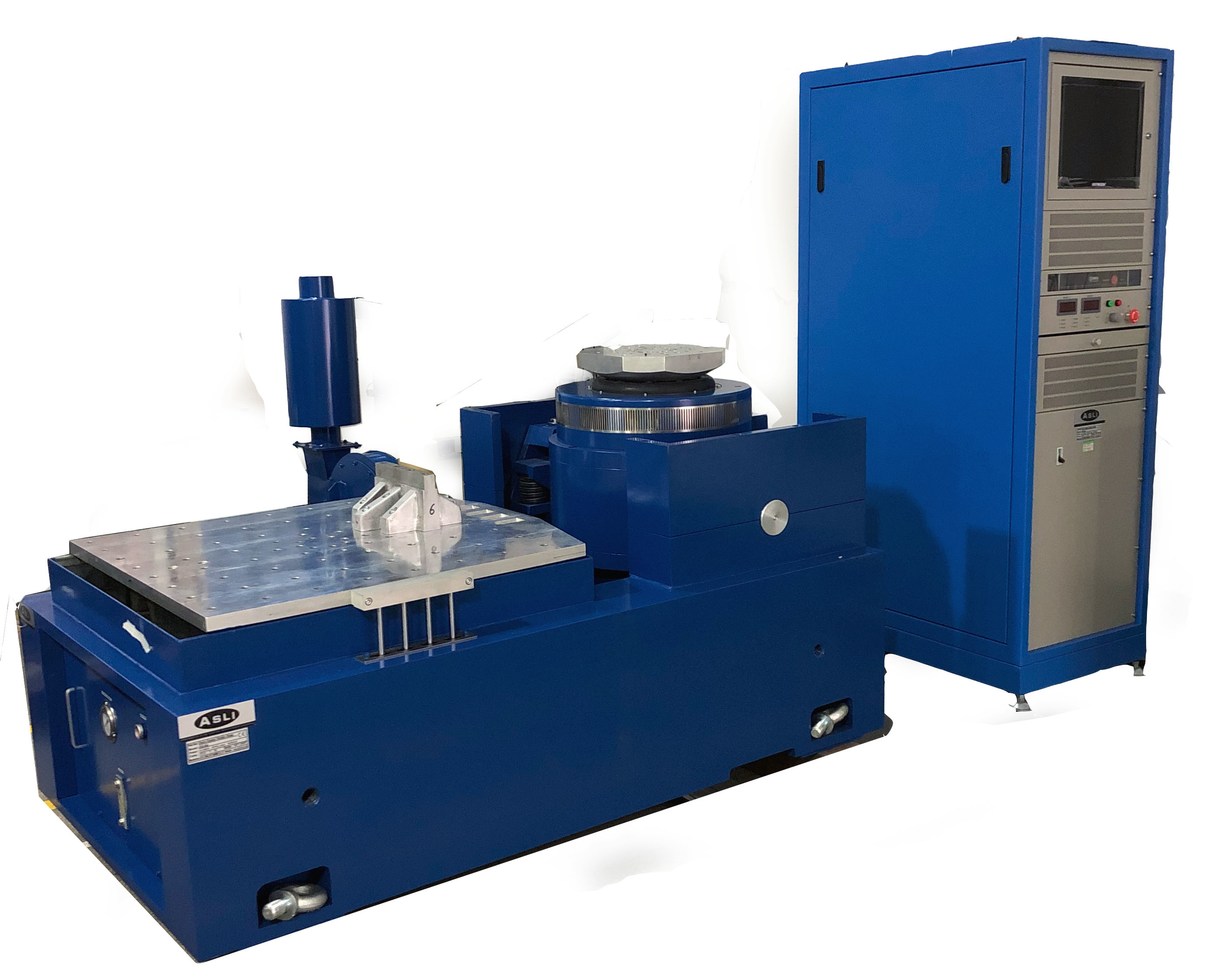

Máy lắc điện động 30000N để kiểm tra độ rung của thiết bị màn hình LED
Máy lắc điện động 30000N để kiểm tra độ rung của thiết bị màn hình LEDđược sử dụng rộng rãi trong quốc phòng, hàng không, vũ trụ, thông tin liên lạc, điện tử, ô tô, thiết bị gia dụng và các ngành công nghiệp khác.Loại thiết bị này được sử dụng để phát hiện ra các lỗi sớm, mô phỏng điều kiện làm việc thực tế và kiểm tra độ bền của kết cấu, ứng dụng sản phẩm rộng, bề rộng ứng dụng rõ ràng, hiệu quả kiểm tra đáng chú ý và đáng tin cậy.Sóng sin, FM, quét, lập trình, nhân tần số, logarit, gia tốc tối đa, điều chế biên độ, điều khiển thời gian, điều khiển máy tính đầy đủ chức năng, gia tốc cố định đơn giản / biên độ cố định.Thiết bị qua 3 tháng liên tục không chạy thử nghiệm, hoạt động ổn định, chất lượng đáng tin cậy.
BẢNG DỮ LIỆU HIỆU SUẤT
| Máy lắc (ES-30) | ||
| Lực sin (đỉnh) | 30kN | |
| Lực xung kích (đỉnh) | 60 kN | |
| Dải tần số | 5~2,600 Hz | |
| Chuyển vị (liên tục) | 100 mm | |
| Tối đaVận tốc | 1,8 m/S | |
| Tối đaSự tăng tốc | 75 G | |
| Đường kính phần ứng | 445 mm | |
| 1st thứ tự tần số cộng hưởng | 2,400 Hz | |
| Thời điểm lệch tâm cho phép | >500 Nxm | |
| Trọng lượng phần ứng | 40 kg | |
| Kích thước vít HE / ST | M10 (Hệ mét) | |
| Tần số cách ly rung động dọc trục | <3 Hz | |
| Tối đa Payload | 500 kg | |
| Rò rỉ từ thông | ≤1 mT | |
| Kích thước (L × W × H, chưa đóng gói) | 1.330x860x1.250 mm | |
| Trọng lượng (chưa đóng gói) | 2.500 kg | |
| Cài đặt | Thảm cao su (yêu cầu bu lông neo) | |
| Bộ khuếch đại công suất | ||
| Đầu ra bộ khuếch đại | 30 kVA | |
| SNR | >65 dB | |
| Điện áp đầu ra định mức | 120 Vrms | |
| Hiệu quả bộ khuếch đại | > 90% | |
| Kích thước (L × W × H, chưa đóng gói) | 800x900x2,100 mm | |
| Trọng lượng (chưa đóng gói) | 500 kg | |
| Blower (Model # PBL-W30) | ||
| Khối lượng không khí | 0,46 m3/S | |
| Quyền lực | 7,5 kw | |
| Đường kính ống dẫn khí | 200 mm | |
| Áp suất không khí | 8,8kPa | |
| Cài đặt | Có thể kết nối với trần nhà (lên đến hai khúc cua 90 độ), chạy tối đa 20 ' | |

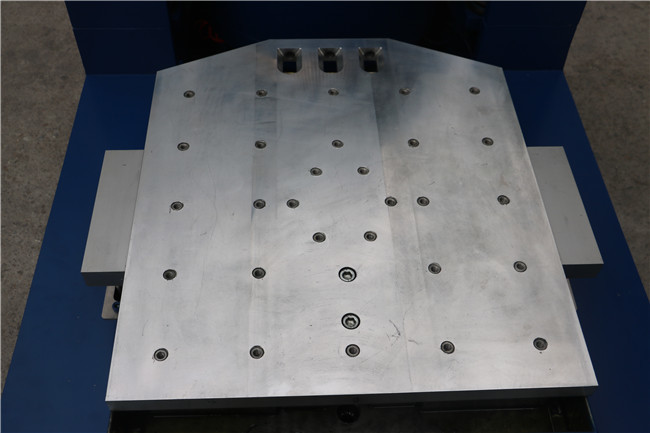

| Bàn trượt ngang | ||
| Kích thước | 600x600 mm | |
| Độ dày | 45 mm | |
| Tần số lbắt chước | 2.000 Hz | |
| Có hiệu lực mđít | 54 kg | |
|
Ghi chú: 1. Ổ trục màng dầu áp suất cao được sử dụng để có tính đồng nhất tốt hơn. |
||
| Rung động Bộ điều khiển và Gia tốc kế | ||
| Bộ điều khiển rung | Bộ điều khiển rung với Sine, Ngẫu nhiên, Sốc và Tự Hiệu chỉnh. | |
| Gia tốc kế | 100mV / g, Phạm vi: 50g, Tần số làm việc: 1-10kHz, Trọng lượng: 11gram, với cáp tiếng ồn thấp 10ft | |
| Các chức năng / phụ kiện được hỗ trợ khác | ||
| Phòng môi trường | Được hỗ trợ | |
| Thiêt bị di động | Có thể tùy chỉnh | |
| Bảng cách nhiệt | Có thể tùy chỉnh | |
| Vật cố định | Có thể tùy chỉnh | |
| Môi trường làm việc của hệ thống | ||
| Phạm vi nhiệt độ | 0-40 ℃ | |
| Phạm vi độ ẩm | 0 ~90%, không ngưng tụ | |
| Yêu cầu về nguồn điện | 380V / 3ph /50Hz, 40kVA | |
| Áp suất khí nén | 0,6 Mpa | |
Sự chỉ rõ
| Tên | Ắc quy ô tô EN50604 IEC62133 UN38.3 Ghế thử độ rung để thử nghiệm trong phòng thí nghiệm | ||||||||
| Mô hình | Lực sin định mức (N) | Lực lượng ngẫu nhiên được xếp hạng (N) | Dải tần số (Hz) | Gia tốc định mức (m / s2) | Tốc độ định mức (m / s) | Định mức dịch chuyển (pp) mm | Tối đaĐang tải (Kg) | cuộn dây chuyển động (Kg) | Kích thước của cuộn dây chuyển động (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
