Máy kiểm tra độ rung quét hình sin 380V, thiết bị kiểm tra độ rung 3KN
Product Details
| lực sin: | 3000n | Tốc độ: | 1,6m/s |
|---|---|---|---|
| Hướng rung: | thẳng đứng | Gia tốc: | 100g |
| Tính thường xuyên: | 3 ~ 3500Hz | Quyền lực: | 380V 3 pha |
| Dịch chuyển: | 25 mm | ||
| Làm nổi bật |
Kiểm tra độ rung quét hình sin 3KN,Kiểm tra độ rung quét hình sin 380V,thiết bị kiểm tra độ rung 3KN |
||
Product Description

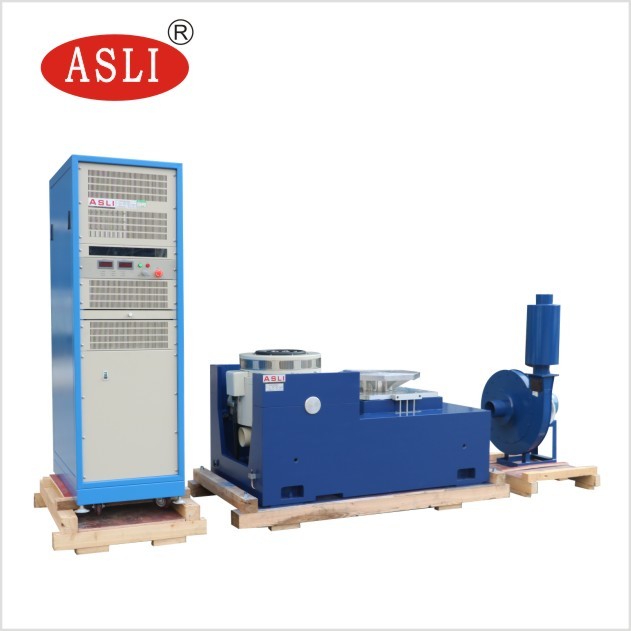

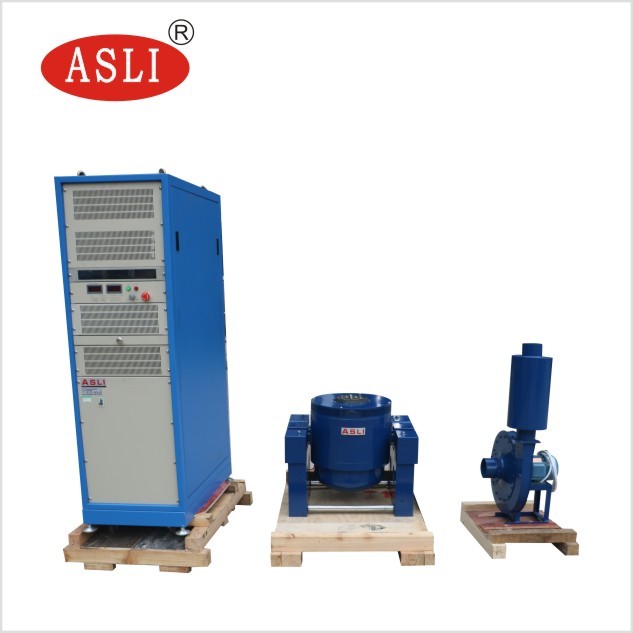

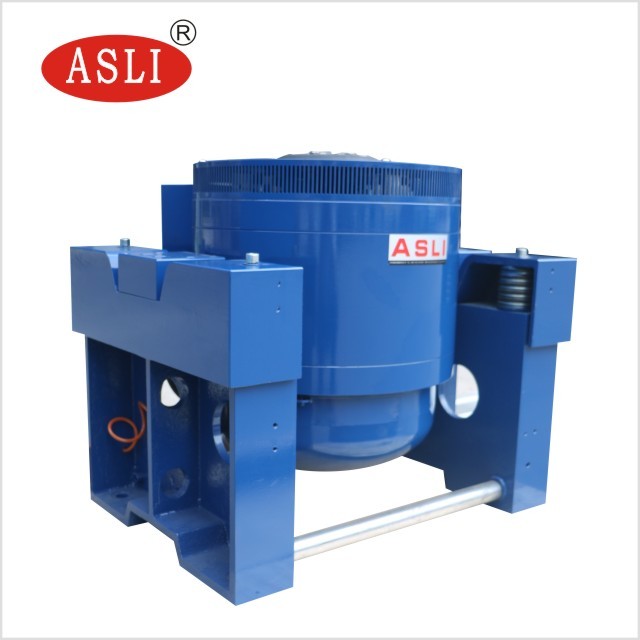

Máy kiểm tra rung động quét tần số 380V là thiết bị kiểm tra rung động điện động hiệu suất cao, 3KN, được thiết kế để kiểm tra rung động quét tần số và kiểm tra rung động khí hậu chính xác. Là nhà sản xuất hàng đầu của Máy kiểm tra rung động tần số cao điện động và dòng Máy kiểm tra mỏi rung động tần số cao, chúng tôi tích hợp các công nghệ tiên tiến bao gồm cấu trúc mạch kép từ tính, vòng hành động khung tự tạo, hỗ trợ khí nén, vòng bi con lăn với dẫn hướng tuyến tính và cách ly trục quay. Hệ thống này thực hiện các bài kiểm tra rung động hình sin trục X, Y và Z, kiểm tra rung động ngẫu nhiên băng thông rộng và kiểm tra xung cổ điển (sóng nửa hình sin, hình thang, sóng răng cưa) cũng như kiểm tra phổ phản ứng sốc.
Các sản phẩm này được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, truyền thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Khung động được thiết kế tốt, với tần số cộng trục cao hơn.
- Mạch kép từ tính, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
- Vòng bi con lăn thanh truyền thẳng và định hướng độ cứng composite nhập khẩu, có khả năng chịu tải lệch tâm.
- Nền tảng cách ly trục quay chuyên dụng cho việc sử dụng, với lắp đặt di động tiện lợi.
- Hệ thống di chuyển công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của bóng khí nhỏ của vòng bi, nâng cao khả năng của bàn rung và cải thiện hiệu suất tần số thấp.
| Mẫu mã | Lực Sine định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây di chuyển (Kg) | Kích thước cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

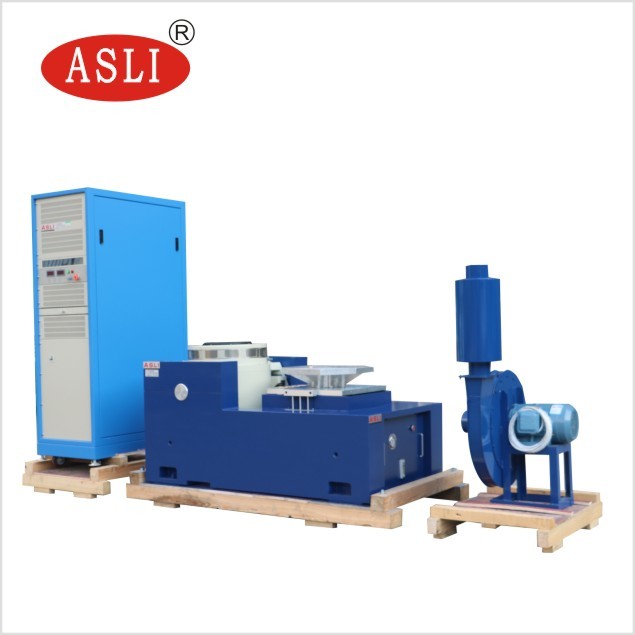

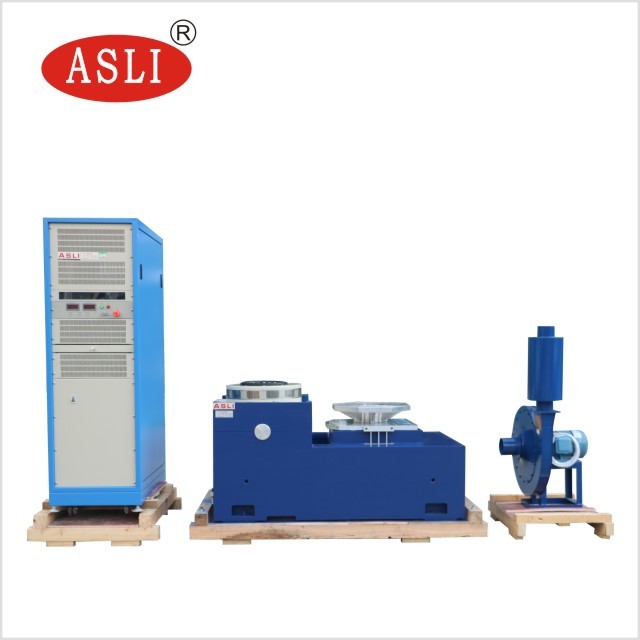

- Trong băng ghế tải nhỏ để đạt được gia tốc và tần số làm việc cao hơn, cải thiện khả năng tải và hiệu suất của băng ghế máy toàn bộ.
- Băng ghế ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo và lắp đặt, điều chỉnh thuận tiện.
- Ray áp lực tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải lệch.
- Bơm dầu tích hợp, cấu trúc tốt và vận hành dễ dàng.
| Mẫu mã | Kích thước băng ghế (mm) | Dải tần số (Hz) | Trọng lượng bộ phận di chuyển (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |

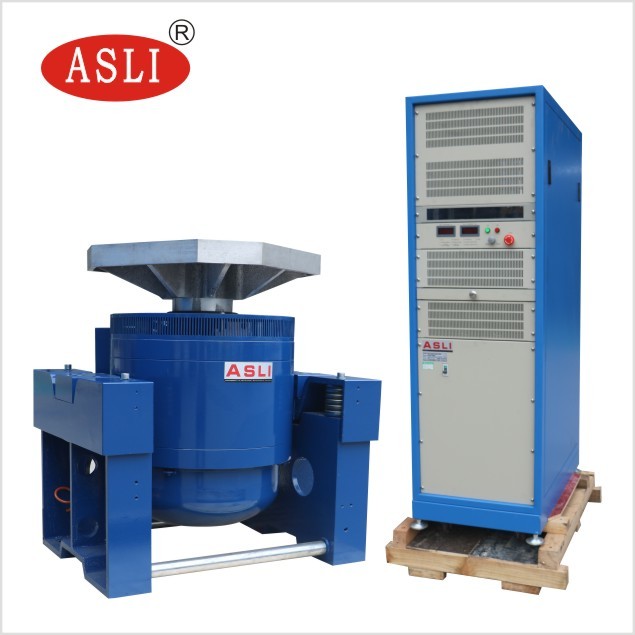

Băng ghế mở rộng dọc VT và các kẹp được chỉ định được tính toán chính xác và thiết kế tỉ mỉ để đảm bảo khách hàng đạt được hiệu suất tốt nhất theo cấu trúc hoàn hảo, vật liệu chất lượng cao và tay nghề.
| Mẫu mã | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Băng ghế tròn) | 220 | 350 | Φ1200 |
