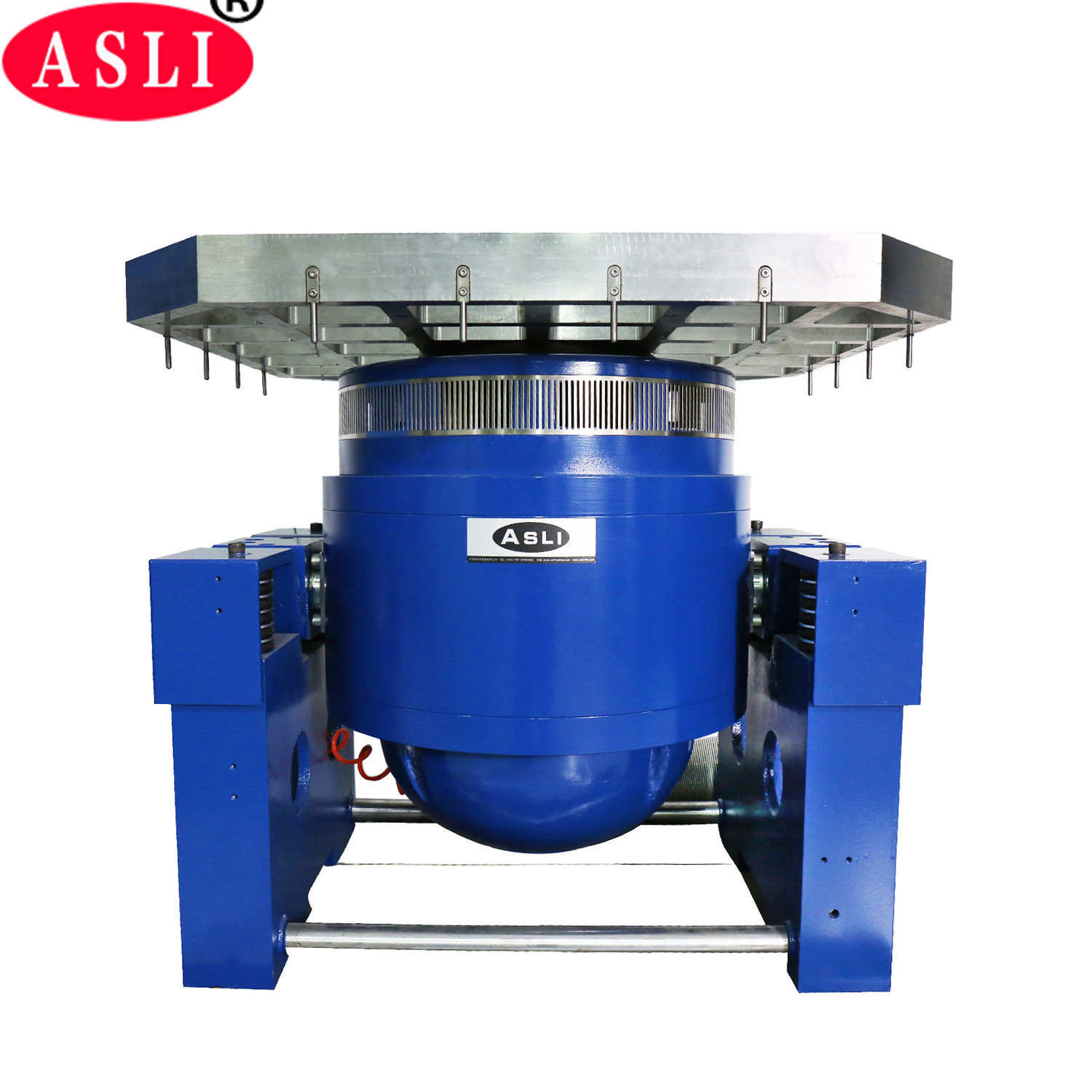

Máy lắc điện động 300kg.F tần số cao thẳng đứng để thử nghiệm ô tô
Product Details
| lực sin: | 3000N | Tốc độ: | 1,6m/giây |
|---|---|---|---|
| hướng rung: | Thẳng đứng | tăng tốc: | 100G |
| Tính thường xuyên: | 3 ~ 3500HZ | Quyền lực: | 380v 3 pha |
| Sự dịch chuyển: | 25 mm | ||
| Làm nổi bật |
Máy lắc điện động tần số cao dọc,máy lắc điện động 300kg.F,máy lắc điện động thử nghiệm ô tô |
||
Product Description
Máy kiểm tra rung động tần số cao theo phương dọc và ngang – Thiết bị kiểm tra rung động PC được thiết kế cho kiểm tra ô tô. Chúng tôi là nhà sản xuất dòng Máy kiểm tra rung động tần số cao điện động / Máy kiểm tra mỏi rung động tần số cao. Các hệ thống này áp dụng các công nghệ tiên tiến bao gồm cấu trúc mạch kép từ, vòng hành động khung tự tạo, hỗ trợ khí nén, vòng bi con lăn và dẫn hướng tuyến tính, và cách ly trục quay.
Thiết bị có thể thực hiện kiểm tra rung động hình sin ba trục X, Y và Z, kiểm tra rung động ngẫu nhiên băng thông rộng, cũng như kiểm tra xung cổ điển (nửa hình sin, hình thang, sóng răng cưa) và kiểm tra phổ phản ứng sốc. Các sản phẩm này được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, truyền thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Khung vòng động được thiết kế tốt, với tần số cộng trục cao hơn.
- Thiết kế hai mạch từ với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
- Vòng bi con lăn thanh lắc với độ cứng thân composite định hướng thẳng và nhập khẩu, cung cấp khả năng chịu tải lệch tâm mạnh mẽ.
- Nền cách ly trục quay chuyên dụng cho hoạt động ổn định, với lắp đặt di động tiện lợi.
- Công nghệ hệ thống chuyển động tiên tiến đảm bảo độ tin cậy cao của vòng động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi được tối ưu hóa, nâng cao khả năng của bàn rung và cải thiện hiệu suất tần số thấp.
| Mẫu mã | Lực Sine định mức (N) | Lực Ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Trong một bàn tải nhỏ, gia tốc và tần số làm việc cao hơn được thực hiện, cải thiện khả năng tải và hiệu suất tổng thể của bàn máy.
- Bàn ngang và bàn rung là loại tích hợp với cấu trúc hoàn hảo, mang lại sự lắp đặt và điều chỉnh thuận tiện.
- Ray áp lực tĩnh, thiết kế hình chữ V, có khả năng chống dốc và chống tải lệch.
- Bơm dầu tích hợp với cấu trúc tốt và vận hành dễ dàng.
| Mẫu mã | Kích thước bàn (mm) | Dải tần số (Hz) | Trọng lượng bộ phận chuyển động (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Bàn mở rộng dọc VT và các kẹp được chỉ định được tính toán chính xác và thiết kế tỉ mỉ để đảm bảo khách hàng đạt được hiệu suất tốt nhất theo cấu trúc hoàn hảo, vật liệu chất lượng cao và tay nghề.
| Mẫu mã | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước bàn |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bàn tròn) | 220 | 350 | Φ1200 |
Product Highlights
Máy lắc điện động dọc để thử nghiệm ô tô: lực hình sin 3000N, 3-3500Hz, gia tốc 100g, dịch chuyển 25 mm. Có mạch từ kép, hệ thống treo khí và cách ly trục để kiểm tra độ rung X/Y/Z đáng tin cậy. Tùy chọn tùy chỉnh có sẵn.
