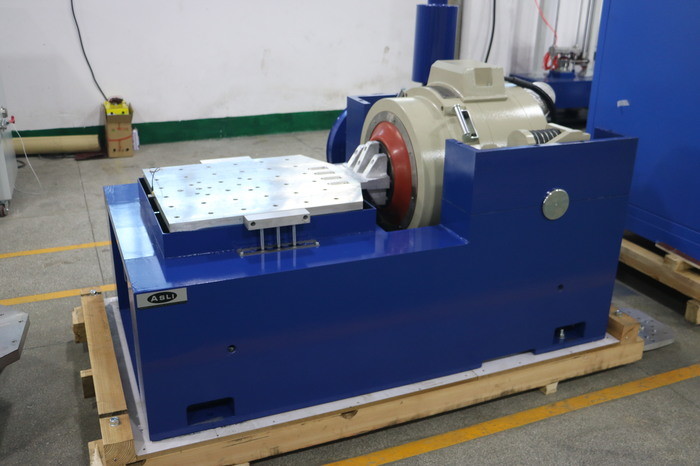

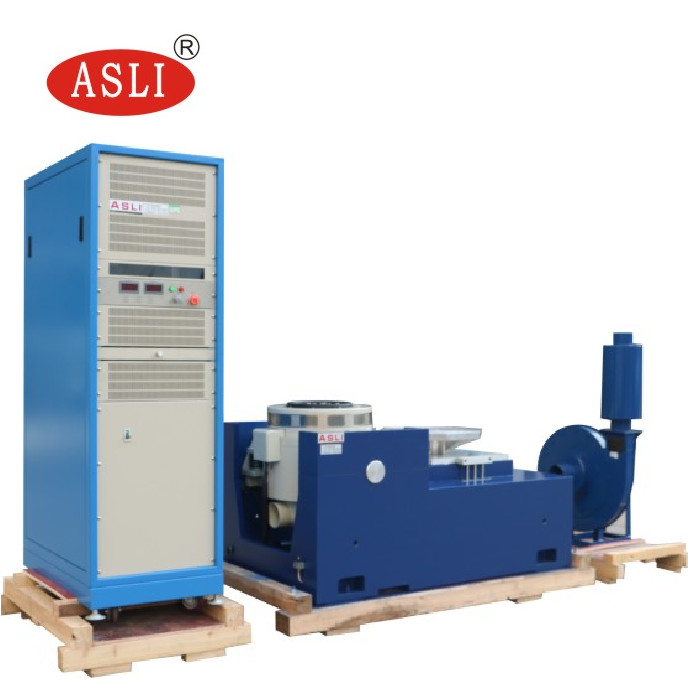

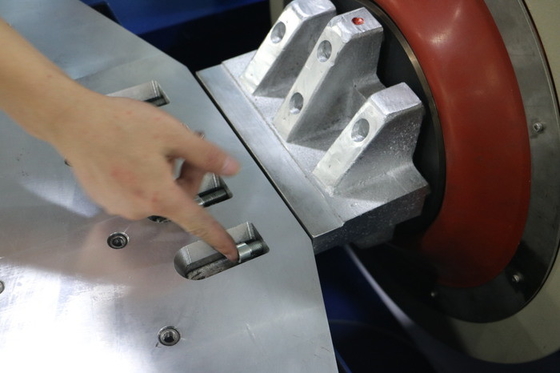

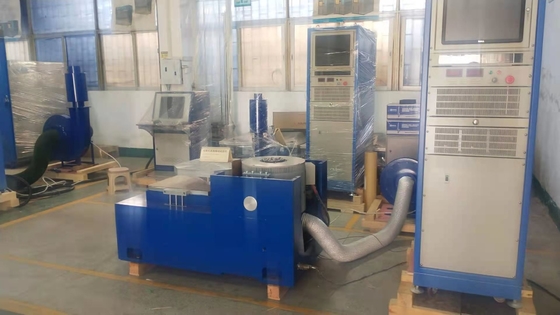

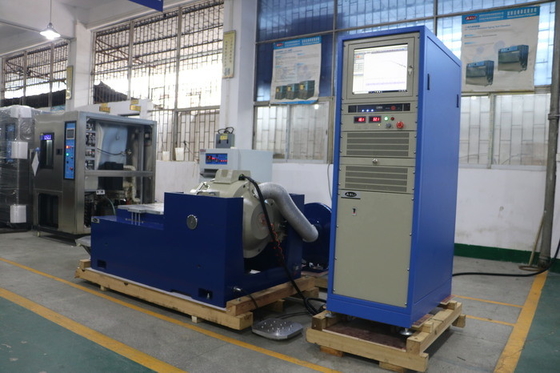

XYZ Ba trục Thử nghiệm độ rung điện động tần số cao
Máy lắc rung điện động cung cấp một nền tảng thử nghiệm để mô phỏng đóng gói và vận chuyển, sốc cơ học, hồ sơ nhiệm vụ và bất kỳ mô phỏng điều kiện thực tế nào khác.Bằng cách sử dụng bộ điều khiển tiên tiến nhất, hệ thống vòng kín có thể tái tạo chính xác các điều kiện rung động trong thế giới thực trên các sản phẩm từ các ngành công nghiệp như điện tử, ô tô, hàng không vũ trụ, hàng không, v.v.
THÔNG SỐ KỸ THUẬT CỦA HỆ THỐNG RUNG
| Mục | Sự miêu tả | |
|
Lực lượng (Tối đa) |
Sin | đỉnh 600Kg.f |
| Ngẫu nhiên | 600Kg.f r.ms | |
| Sốc | đỉnh 600Kg.f | |
| Dải tần số | 5~3500 Hz | |
| tối đa.Dịch chuyển | (Đỉnh đến Đỉnh) 51mm | |
| tối đa.vận tốc | 1,8m/giây | |
| tối đa.Sự tăng tốc | 100G (980 m/s2) không tải | |
| hướng rung | Dọc và ngang | |
| Dia phần ứngmét | 200mm | |
| Khối lượng phần ứng hiệu dụng | 6kg | |
| bàn vít | 17×M10 | |
| tối đa.khối hàng | 300kg | |
| Rò rỉ từ tính | <10gauss | |
| Tần số cách ly rung dọc trục | 2.5HZ | |
| Momen lệch tâm cho phép | >300N.m | |
| Kích thước | 1200mm*790mm*840mm (Không bao gồm Đầu giãn nở) | |
| Cân nặng | 1600kg (Không bao gồm Bàn trượt) | |
Đặc trưng:
1. Khung xương tròn động được thiết kế tốt, với tần số cộng hưởng dọc trục cao hơn.
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod định hướng độ cứng thân composite thẳng và định hướng nhập khẩu, khả năng chịu tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc cài đặt tiện lợi cho thiết bị di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng tròn động có độ tin cậy cao.
thông số kỹ thuật của giãn nở ngang:
| Người mẫu | Kích thước băng ghế dự bị (mm) | Dải tần số (Hz) | Trọng lượng của bộ phận chuyển động (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
