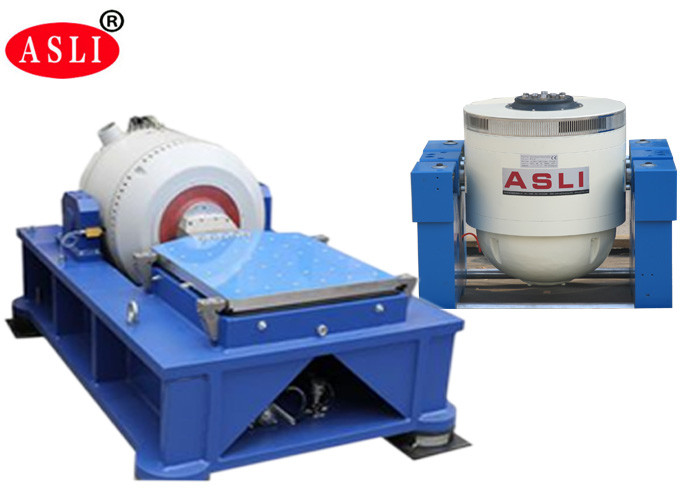

Pin tăng tốc tác động va đập Máy lắc rung tần số cao dọc & ngang
Nguyên tắc làm việc của bộ kích thích dao động điện từ tương tự như một cái loa, nhờ đó điệndây dẫn chuyển động do tác dụng của lực điện từ trong từ trường.Lực để tăng tốcphần chuyển động được tạo ra bởi sự cân bằng giữa dòng điện và từ thông.Do đó, bằng cáchđiều khiển dòng động lực, người ta có thể điều khiển bộ tạo rung động.
Mức gia tốc lớn nhất của bộ kích thích dao động điện từ được xác định bằng giá trị lớn nhấthiện tại và tải.Ở tần số thấp, sự dịch chuyển của bộ phận chuyển động bị hạn chế đểkhả năng tăng tốc sẽ không đạt mức cao.Tần số cộng hưởng của phần tử chuyển động được đặt cao hơnhơn giới hạn trên của dải tần số.

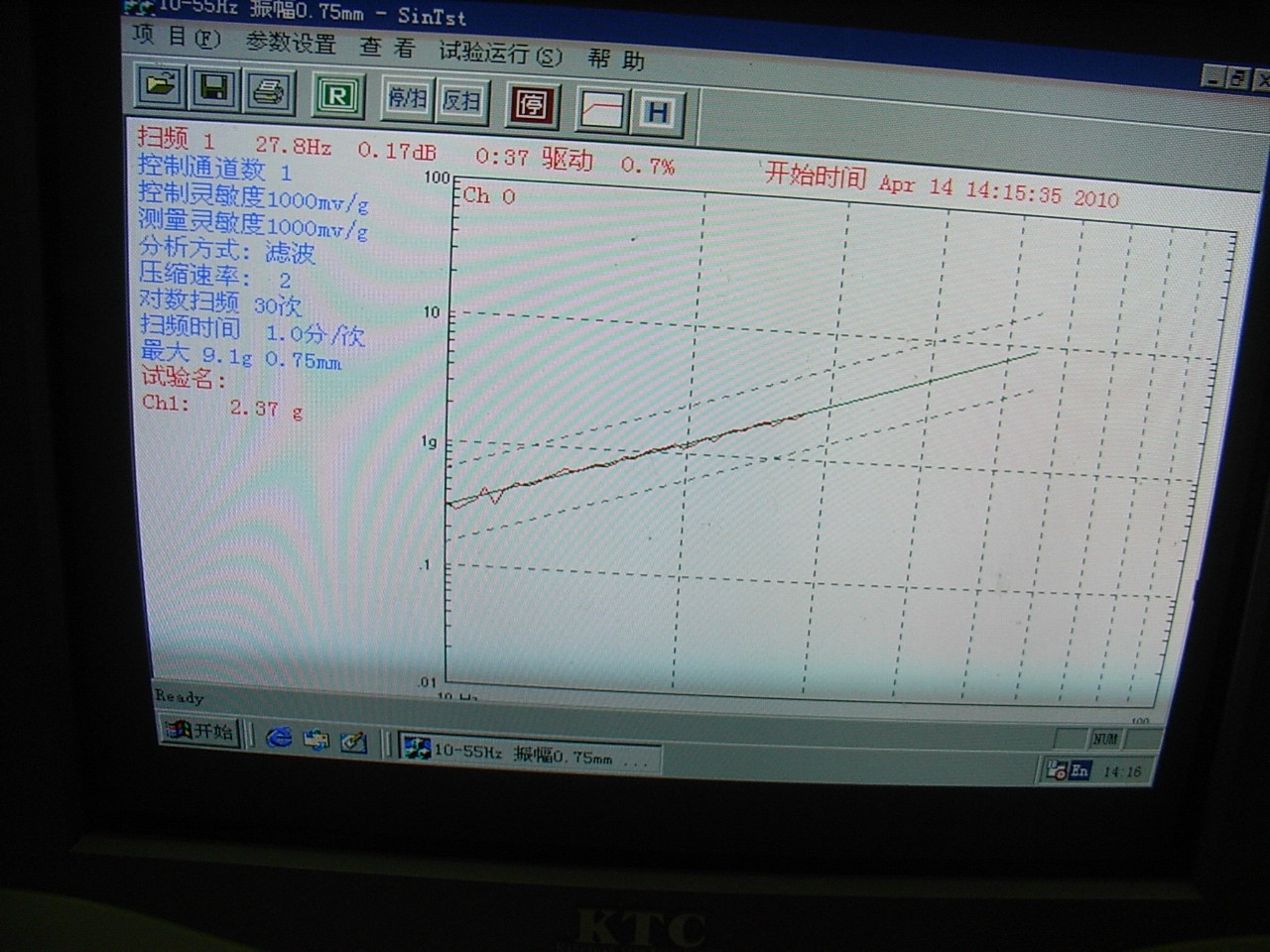

Hiệu suất của bộ tạo rung có thể được phản ánh bằng biểu đồ hiển thị mức tối đagia tốc dưới các tần số khác nhau.Bằng cách sử dụng biểu đồ log-log, hạn chế dịch chuyểncó thể được biểu diễn bằng một đường thẳng có độ dốc 6 dB / quãng tám.
Các thông số kỹ thuật:
| Người mẫu |
Xếp hạng Sine Lực lượng (N) |
Xếp hạng ngẫu nhiên Lực lượng (N) |
Tính thường xuyên Phạm vi (Hz) |
Gia tốc định mức (m / s2) | Tốc độ định mức (m / s) |
Xếp hạng dịch chuyển (pp) mm |
Tối đaĐang tải (Kg) | cuộn dây chuyển động (Kg) |
Kích thước của Cuộn dây chuyển động (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
Đặc trưng:
1. Hệ thống treo chắc chắn và hướng dẫn chuyển động tuyến tính, khả năng chuyên chở mạnh mẽ, chức năng dẫn hướng tốt, độ ổn định cao.
2. Túi khí trung tâm tải với độ cứng tĩnh cao và độ cứng động thấp, khả năng chuyên chở mạnh mẽ, hiệu suất hoàn hảo về biến thiên biên độ.
3. Chuyển đổi nguồn lớp D hiệu quả cao, dòng điện đỉnh 3 sigma, tiêu thụ điện năng thấp và độ méo hài tối thiểu.
4. Tự chẩn đoán nhanh chóng với khóa liên động an toàn, độ tin cậy an toàn cao.
5. Thiết bị cách ly sốc túi khí cho bệ rung mà không cần bổ sung.nền tảng, tái tạo hoàn hảo sóng dao động và giảm truyền rung động.
6. Nền tảng mở rộng ngang và dọc cho các ứng dụng khác nhau.
7. Hoạt động của bộ điều khiển đơn giản.

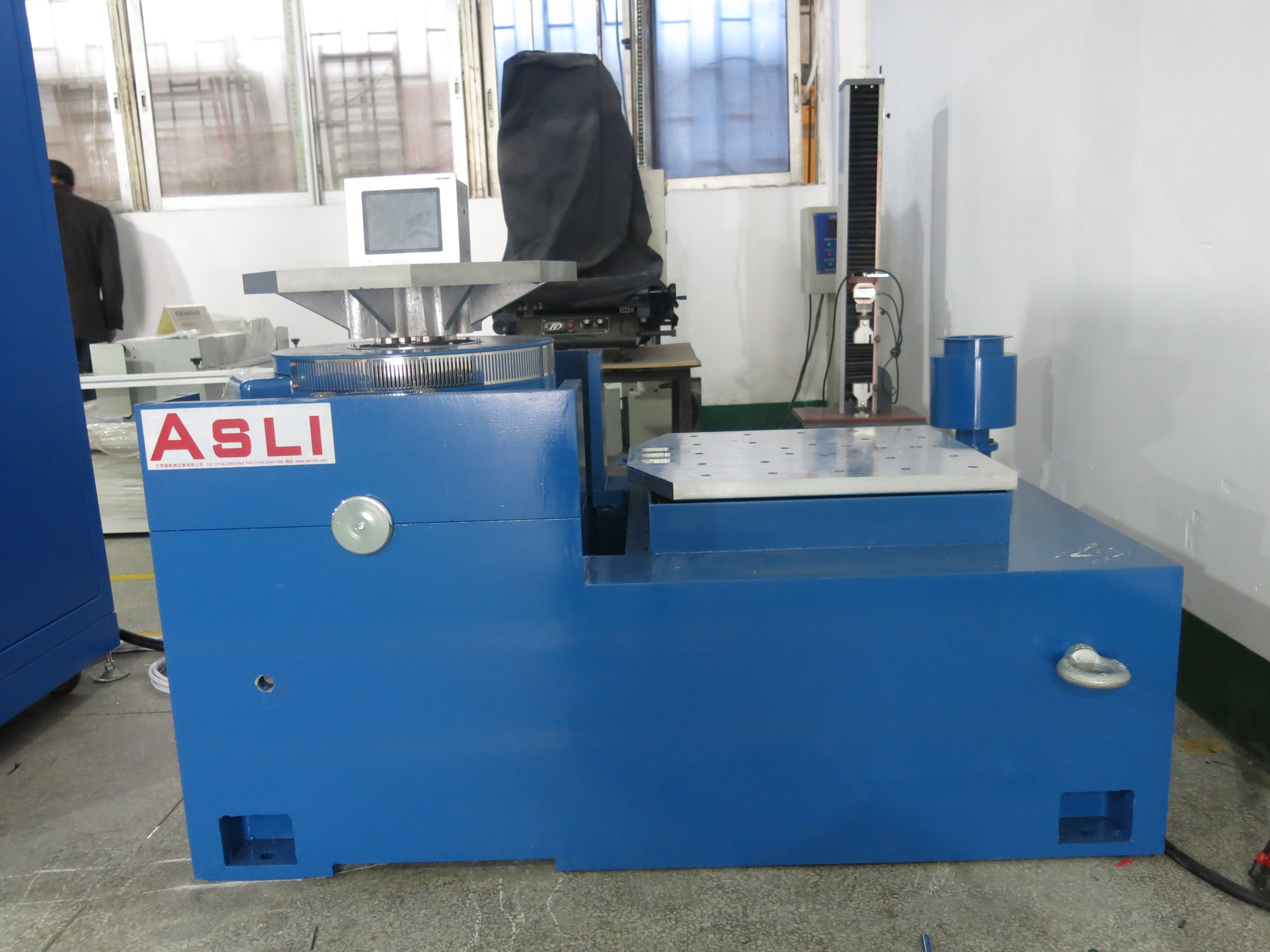

thông số kỹ thuật của máy giãn nở ngang:
| Người mẫu | Kích thước băng ghế dự bị (mm) | Dải tần số (Hz) | Trọng lượng của các bộ phận chuyển động (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27,5 33.0 45 |
Pin Tăng tốc Tác động Sốc Rung theo chiều dọc & ngang Máy lắc rung tần số cao chào mừng bạn đến liên hệ với chúng tôi.
