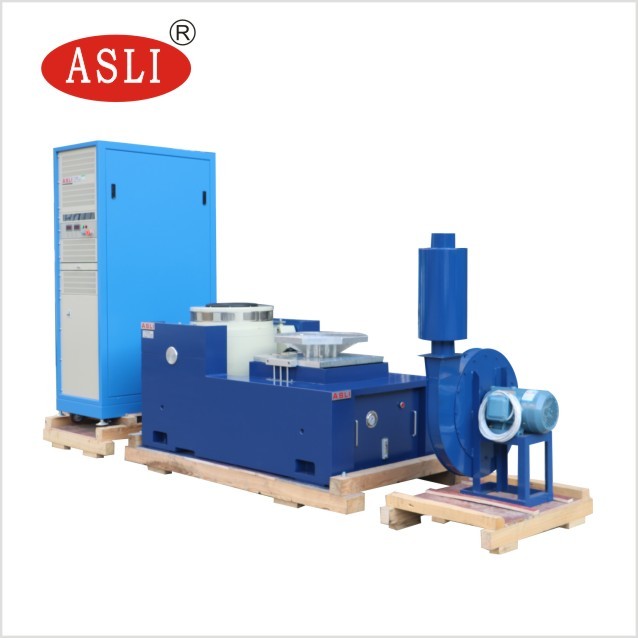

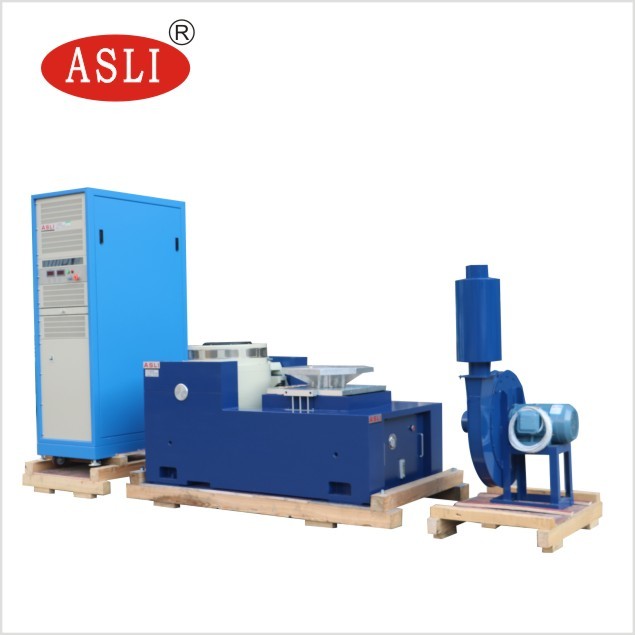

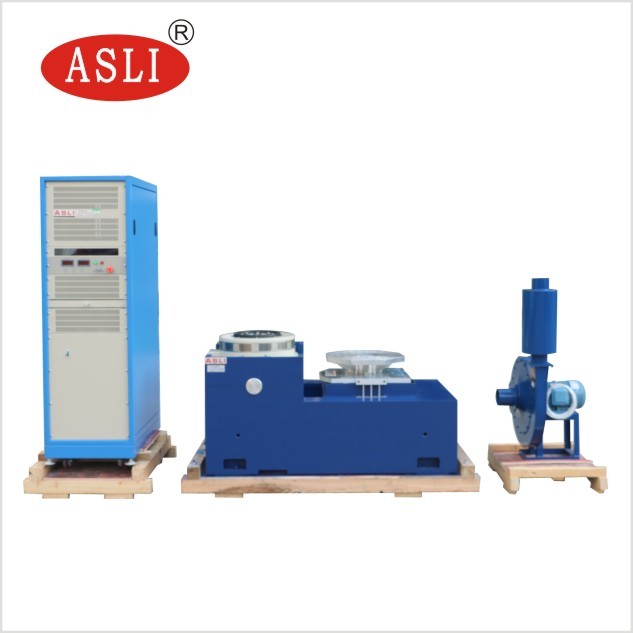

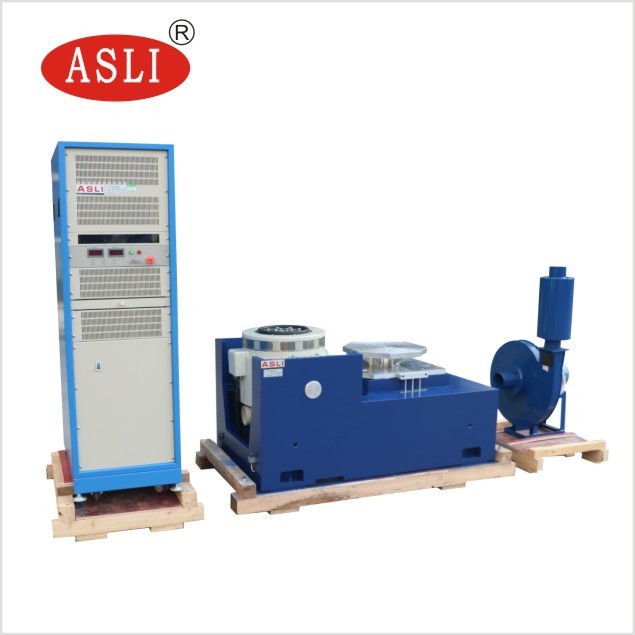

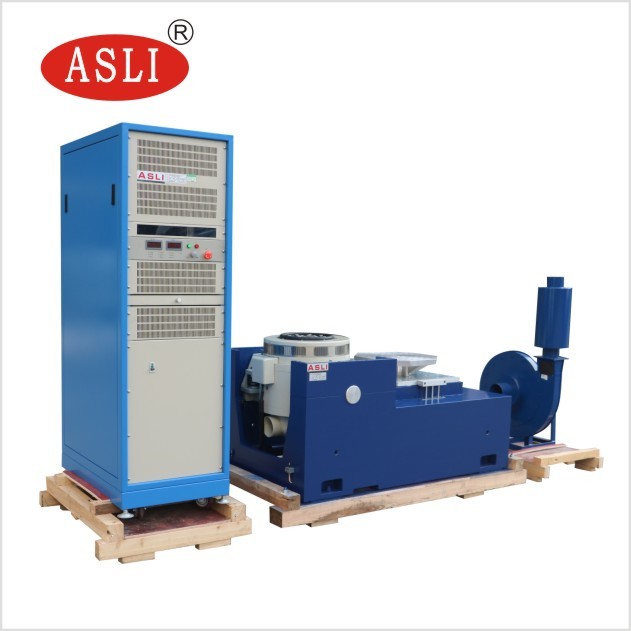

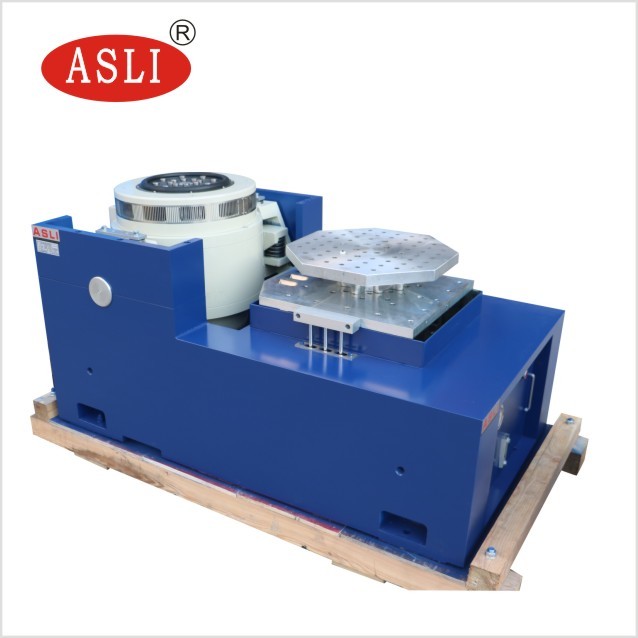

Máy lắc điện động 3000N 1.6m / S

UN 38.3 Bảng thử nghiệm độ rung điện động cho ắc quy ô tô và xe máy

1.  Hệ thống giám sát rung động máy kiểm tra độ rung cơ học tải trọng 300kgfĐặc trưng:

 1. Khung xương vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.

2. Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.

3.Vòng bi lăn Rocker Rod thẳng và định hướng độ cứng thân composite định hướng, khả năng chịu tải lệch tâm.

4.Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt các tiện ích di động.

5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng tròn động có độ tin cậy cao.

6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.

7. Độ cứng tĩnh, độ cứng động của ổ bi bóng nhỏ, nâng ổ đỡ bàn rung sức chứa

Máy lắc điện động & thiết bị kiểm tra độ rung cho phòng thí nghiệmrộng rãi được sử dụng trong quốc phòng,vũ khí, hàng không, không gian vũ trụ, thông tin liên lạc,thiết bị điện tử,điệnthiết bị,thông tin liên lạc, thiết bị gia dụng vàcác lĩnh vực khác.

3. Hệ thống giám sát rung động máy kiểm tra độ rung cơ học tải trọng 300kgfCác thông số kỹ thuật:

Các thông số kỹ thuật của băng ghế kiểm tra độ rung tần số cao:

......

Máy lắc rung động điện tử ES-3

1. Thông số

(1)Lực lượng định mức: lực sin3000N;lực lượng ngẫu nhiên3000N;lực xung kích 6000N;

(2)Dải tần số: 3Hz đến 3500Hz, Fixed tần số, quét qua lại, sin, ngẫu nhiên, sốc

(3)Chế độ tần số quét:tuyến tính, logarit, quét qua lại, tần số cố định

(4)Tần số quétThời gian:1 đến 32767

(5)Tần số quétThời gian:tần số cố định/ 1-3600 phút đơn, các đường cong tần số quét có thể được hiển thị.

(7)Tối đaTốc độ: 1,6m / s

(số 8)Tối đaDịch chuyển: 25mmp-p (không tải), đỉnh kép

(9)Impact Disvị trí: 25mm

(10)Trọng lượng của cuộn dây di chuyển: 3.0kg

(11)Sóng rung: sin, ngẫu nhiên, xung kích, phổ điều khiển, sóng, dải động tín hiệu có thể được hiển thị

(12)Đường kính của cuộn dây chuyển động:Φ150 mm

(13) Hệ thống rung Dkích thước: W950xH650xD800 mm

(14) Hệ thống rungtrọng lượng: 750KG

2 Chi tiết thành phần rung

(1) Bộ tạo rung 1 bộ

(2) Bộ điều khiển rung 1 bộ

(3) Buồng kết nối truyền thông 1 bộ

(4) Bộ khuếch đại công suất DA-3 1 bộ

(5) Công suất kích thích 1 chiếc

(6) Phần mềm trình điều khiển 1 bộ

(7) Hệ thống làm mát 1 bộ

(8) Máy in màu 1 bộ

(9) Cảm biến gia tốc (bao gồm dòng đầu ra) 1 cái

2-4-2 Đặc điểm kỹ thuật phần mềm điều khiển

2-4-2-1 Sóng hình sin

(1) Chế độ điều khiển: phần mềm điều khiển dạng sóng hình sin

(2) Dải tần số: 1,0 đến 5000hz (1,0 đến 12000hz là tùy chọn)

(3) Dải động điều khiển: 100dB

(4) Thời gian vòng lặp đóng: 10ms

(5) Độ chính xác điều khiển: ± 1dB

(6) Độ phân giải tần số: 0,01%

(7) Vận tốc quét: quét tuyến tính 0 đến 6000hz / s;quét logarit0 đến 6000hz / s

(8) Biến dạng sóng: <0,3%

2-4-2-2 Sóng ngẫu nhiên

(1) Chế độ điều khiển: PSD

(2) Dải tần số: DC đến 4800Hz, (DC đến 11000Hz là tùy chọn)

(3) Độ phân giải: Tối đa 1600 dòng

(4) Dải động điều khiển: 90dB

(5) Thời gian đóng vòng lặp: thường là 100ms

(6) Độ chính xác điều khiển: ± 1dB

2-4-2-3 Sóng xung kích

(1) Chế độ điều khiển: dạng sóng có thể được điều khiển

(2) Chế độ xung kích: sóng nửa sin, sóng răng cưa, sóng tam giác, sóng hình chữ nhật, sóng hình thang

(3) Dải tần số: DCto22000Hz

(4) Khung: Tối đa 32K

(5) Thời gian Duration: 0,5-3000ms

(6) Chế độ bù: xung trước, xung sau, xung trước / sau
