Thiết bị kiểm tra độ rung 380V, Máy lắc rung động điện động 3500HZ
Product Details
| Ứng dụng: | vật liệu, phụ tùng ô tô, bao bì, đồ gia dụng | Điện áp: | 380V |
|---|---|---|---|
| Dịch vụ hậu mãi được cung cấp: | Hỗ trợ kỹ thuật video,Hỗ trợ trực tuyến,Kỹ sư sẵn sàng bảo trì máy móc ở nước ngoài,Dịch vụ bảo trì | Bảo hành: | 1 năm |
| Các ngành áp dụng: | công nghiệp quốc phòng, dân dụng, điện tử, ô tô, phụ tùng, điện tử, hàng không | Tên sản phẩm: | hệ thống kiểm tra độ rung |
| Lực lắc: | 20KN | Thích hợp cho: | Tải tối đa 300kg vật phẩm thử nghiệm |
| Dải tần số: | 3 ~ 3500HZ | ||
| Làm nổi bật |
Thiết bị kiểm tra độ rung 3500HZ,thiết bị kiểm tra độ rung 380V,hệ thống máy lắc điện động 3500HZ |
||
Product Description

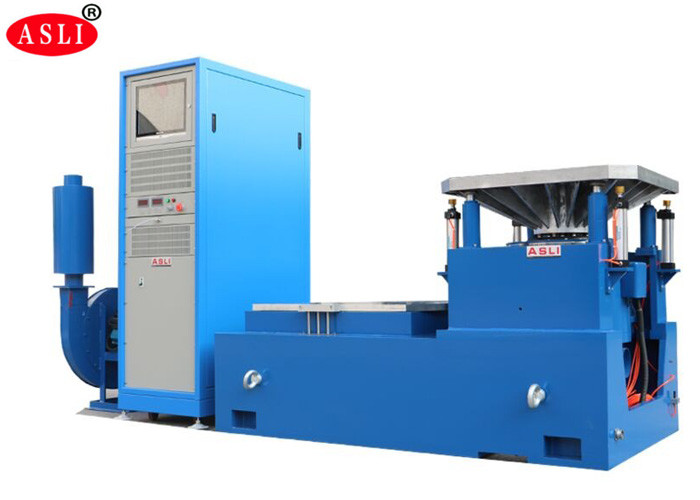

Máy kiểm tra rung động tần số cao với máy rung điện động để kiểm tra chính xác và đáng tin cậy trên nhiều trục.
Để chúng tôi có thể đề xuất mẫu hệ thống kiểm tra rung động phù hợp nhất với nhu cầu của bạn, vui lòng cung cấp thông tin sau:
- Mô tả mẫu vật
- Khối lượng mẫu vật kiểm tra
- Kích thước mẫu vật
- Hồ sơ kiểm tra (nếu có)
- Gia tốc tối đa yêu cầu cho bài kiểm tra
- Hướng kiểm tra: Trục X, Y, Z hoặc chỉ hướng Z
| Thông số kỹ thuật Hệ thống | |
|---|---|
| Model Hệ thống | ES-20 |
| Dải tần số | 3–3500 Hz |
| Lực định mức – Sine | 20000 N |
| Lực định mức – Random | 20000 N |
| Lực định mức – Shock | 40000 N |
| Gia tốc tối đa – Sine | 1000 m/s² |
| Gia tốc tối đa – Random | 1000 m/s² rms |
| Gia tốc tối đa – Shock | 2000 m/s² |
| Vận tốc tối đa – Sine | 1.8 m/s |
| Vận tốc tối đa – Shock | 1.8 m/s |
| Độ dịch chuyển tối đa (p-p) | 51 mm |
| Khối lượng cuộn dây chuyển động | 30 kg |
| Kích thước cuộn dây chuyển động | Ø 320 mm |
| Tải trọng tối đa | 300 kg |
| Model | Lực Sine định mức (N) | Lực Random định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Vận tốc định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (kg) | Cuộn dây chuyển động (kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Khung động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và thiết kế hợp lý.
- Vòng bi con lăn thanh đòn thẳng và định hướng độ cứng thân composite nhập khẩu, với khả năng chịu tải lệch tâm.
- Nền cách ly trục quay dành riêng cho sử dụng hormone, với sự tiện lợi khi di chuyển để lắp đặt.
- Hệ thống di chuyển tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi nhỏ, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
