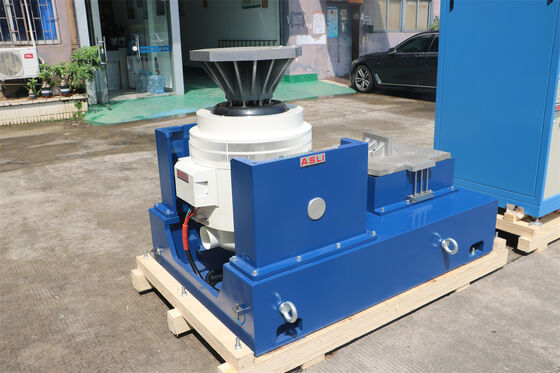

Hệ thống rung 3 trục

Brand Name: ASLI
Place of Origin: Quảng Đông, Trung Quốc
Certification: CE,Third party calibration qualification report
Minimum Order Quantity: 1

Product Details


hướng rung: Ba hướng rung miễn phí Quyền lực: 20kW
Điện áp: 380 V Sự chính xác: +/- 1%
lực sin: 10000N sóng rung: sin, ngẫu nhiên, sốc
cảm biến gia tốc: 1 cái đầu vào: 1 kênh
Lực hình sin định mức: 10000N Lực ngẫu nhiên định mức: 10000N
Dải tần số: 3-3000 Hz Gia tốc định mức: 1000 m/s2
Tốc độ định mức: 1,8 m/s Tỷ lệ di dời: 51 mm
Tải tối đa: 270kg
Làm nổi bật

Hệ thống rung động 3 trục

,

hệ thống rung động với 3 trục

,

Hệ thống kiểm tra rung động 3 trục

Product Description

Tổng quan sản phẩm

Hệ thống rung 3 trục được thiết kế để kiểm tra một loạt các vật liệu đóng gói, bảng PC và sản phẩm điện.mô phỏng rung động lặp lại để đánh giá trình độ và độ tin cậy sản phẩm.

  • IEC62133
  • UL1642
  • UN38.3
  • GB31241
Nguyên tắc hoạt động

Máy kiểm tra rung động hoạt động theo nguyên tắc tương tự như loa: một dây dẫn điện được di chuyển bởi tác động của lực điện từ trong một trường từ.Lực đẩy phần di chuyển được tạo ra bởi sự cân bằng giữa dòng động và luồng từBằng cách điều khiển dòng điện, máy phát rung có thể được điều khiển chính xác.

Mức tăng tốc tối đa của bộ kích thích rung điện từ được xác định bởi dòng điện tối đa và tải trọng. Ở tần số thấp, sự dịch chuyển của bộ phận chuyển động bị hạn chế,do đó, sự gia tốc sẽ không đạt được một mức caoTần số cộng hưởng của phần tử chuyển động được đặt cao hơn giới hạn trên của phạm vi tần số.

Các thông số của máy thử rung làm mát không khí
Mô hình Lực sinus định số (N) Lực ngẫu nhiên (N) Phạm vi tần số (Hz) Tốc độ gia tốc (m/s2) Tốc độ định số (m/s) Năng lượng thay thế (p-p) mm Max. Load (Kg) Vòng di chuyển (Kg) Kích thước của cuộn dây di chuyển (mm)
ES-3 3000 3000 3 ¢3500 1000 1.6 25 100 3.5 Φ150
ES-3a 3000 3000 3 ¢3500 400 1.6 40 120 9 Φ230
ES-6 6000 6000 3 ¢3500 1000 1.6 25 180 6.5 Φ230
ES-6a 6000 6000 3 ¢3500 1000 1.6 51 250 12 Φ230
ES-10 10000 10000 3 ¢ 3000 1000 1.8 51 270 14 Φ240
ES-20 20000 20000 3 ¢ 3000 1000 1.8 51 300 30 Φ320
ES-30 30000 30000 3 ¢ 2800 1000 1.8 51 450 40 Φ450
ES-40 40000 40000 3 ¢ 2800 1000 1.8 51 500 50 Φ450
ES-50 50000 50000 3 ¢2700 1000 1.8 51 750 50 Φ450
Mở rộng các thông số kỹ thuật
Máy mở rộng dọc
Technical parameters diagram of the vertical expander for the 3 Axis Vibration System
Máy mở rộng theo chiều ngang
Technical parameters diagram of the horizontal expander for the 3 Axis Vibration System
Thông số kỹ thuật của máy thử rung
  1. Một bộ xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
  2. Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
  3. Vòng bi cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn
  4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, cung cấp tiện lợi cài đặt di động.
  5. Công nghệ tiên tiến hệ thống di chuyển xung quanh đảm bảo độ tin cậy cao của vòng tròn động.
  6. Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
  7. Độ cứng tĩnh và độ cứng động của vòng bi với bong bóng nhỏ, tăng khả năng mang bàn rung và cải thiện hiệu suất tần số thấp.
Hình ảnh chi tiết
Các sản phẩm khác
Overview of other testing equipment offered by ASLI
Công ty của chúng tôi
ASLI company facility and manufacturing environment

Các sản phẩm chính của ASLI:buồng khí hậu, buồng nhiệt độ, buồng độ ẩm, buồng bước vào, buồng lão hóa tia UV, buồng sốc nhiệt, buồng xenon, buồng lão hóa tia UV kết hợp xenon, buồng PCT, buồng HAST,Phòng rung động, máy kiểm tra rung động tần số cao, máy kiểm tra sốc cơ học, buồng rung động kết hợp khí hậu, và nhiều hơn nữa.

Bao bì và giao hàng
Packing and delivery preparation of the vibration testing system
Dịch vụ của chúng tôi
ASLI customer service and technical support team
Câu hỏi thường gặp

Q1. Điều khoản đóng gói của bạn là gì?

A: Nói chung, chúng tôi đóng gói hàng hóa của chúng tôi trong các hộp trắng trung tính và các thùng carton nâu.

Q2. Điều khoản thanh toán của bạn là gì?

A: T / T 50% tiền gửi, và 50% trước khi giao hàng. Chúng tôi sẽ cho bạn thấy hình ảnh của các sản phẩm và gói trước khi bạn trả số dư.

Q3. Điều khoản giao hàng của bạn là gì?

A: EXW, FOB, CFR, CIF, DDU.

Q4. Thời gian giao hàng của anh thế nào?

A: Nói chung, sẽ mất 30 đến 60 ngày sau khi nhận được thanh toán trước. Thời gian giao hàng cụ thể phụ thuộc vào các mặt hàng và số lượng đặt hàng của bạn.

Nếu bạn cần thêm thông tin về hệ thống rung động 3 trục, xin vui lòng không ngần ngại gửi yêu cầu của bạn.

Product Highlights

Hệ thống rung 3 trục cung cấp lực hình sin 10000N, độ chính xác ± 1% và độ rung tự do ba hướng để thử nghiệm ô tô, nhựa, dệt và điện. Định mức IP55, 20KW, 380V, với dạng sóng hình sin, ngẫu nhiên và xung kích. Hỗ trợ tùy chỉnh OEM, ODM, OBM và bao gồm bảo hành 1 năm.
