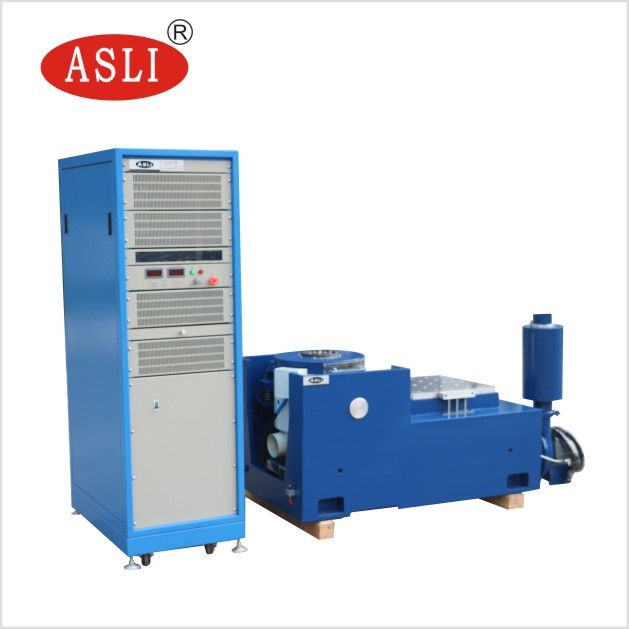

Bàn thử nghiệm rung của máy rung điện động tần số cao

Chúng tôi là nhà sản xuất các dòng sản phẩm Máy rung điện động tần số cao. Hệ thống của chúng tôi áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch kép từ, vòng tròn hành động khung tự tạo, hỗ trợ khí nén, ổ bi con lăn và dẫn hướng tuyến tính, cùng với cách ly trục quay. Các sản phẩm này có thể thực hiện các bài kiểm tra rung sin ba trục X, Y, Z và kiểm tra rung ngẫu nhiên băng thông rộng, cũng như các bài kiểm tra xung cổ điển (nửa sin, hình thang, sóng răng cưa) và kiểm tra phổ phản ứng sốc. Chúng được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, viễn thông, điện tử, thiết bị điện và đồ gia dụng.

1. Khung xương động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Ổ bi con lăn thanh đòn, dẫn hướng thẳng và định hướng độ cứng thân composite nhập khẩu, có khả năng chịu tải lệch tâm.
4. Nền cách ly trục quay chuyên dụng cho mục đích sử dụng, với lắp đặt di động tiện lợi.
5. Hệ thống di chuyển công nghệ tiên tiến đảm bảo độ tin cậy cao của khung xương động.

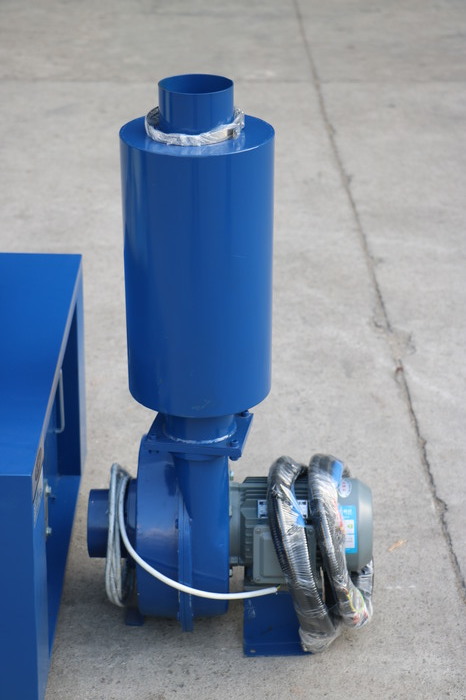

6. Thiết kế ống dẫn khí mới tăng cường hiệu quả làm mát.
7. Độ cứng tĩnh và độ cứng động của bóng khí nhỏ của ổ đỡ nâng cao khả năng của bàn rung và cải thiện hiệu suất tần số thấp.

1. Lực định mức: lực sin 3000N; lực ngẫu nhiên 3000N; lực sốc 6000N.
2. Dải tần số: 3Hz đến 3500Hz; tần số cố định, quét tới lui, sin, ngẫu nhiên, sốc.
3. Chế độ quét tần số: tuyến tính, logarit, quét tới lui, tần số cố định.
4. Số lần quét tần số: 1 đến 32767.
5. Thời gian quét tần số: tần số cố định / đơn 1–3600 phút; có thể hiển thị đường cong quét tần số.
6. Gia tốc tối đa: 1000 m/s² (không tải).
7. Tốc độ tối đa: 1.6 m/s.
8. Độ dịch chuyển tối đa: 25 mm p-p (không tải), đỉnh kép.
9. Độ dịch chuyển va đập: 25 mm.
10. Trọng lượng cuộn dây chuyển động: 3.5 kg.
11. Hướng rung: dọc.
12. Sóng rung: sin, ngẫu nhiên, sốc.
13. Đường kính cuộn dây chuyển động: Φ150 mm.
14. Kích thước hệ thống rung: R750 × C599 × S680 mm.
15. Trọng lượng hệ thống rung: 490 kg.

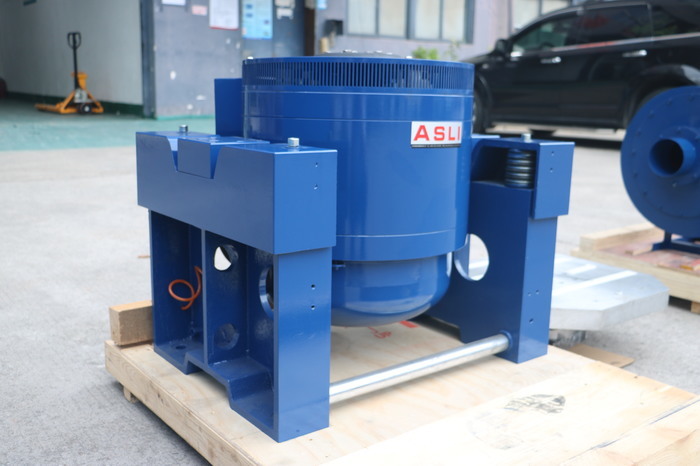

1. Cấu trúc mạch kép từ đảm bảo cường độ từ trường cao và giảm rò rỉ từ thông. Cấu trúc khử từ đặc biệt có thể giảm rò rỉ từ thông xuống dưới 1 mT.
2. Lò xo chữ U, con lăn và ổ bi tuyến tính cung cấp khả năng chống tải lệch mạnh mẽ.
3. Lò xo khí được sử dụng để cách ly rung động. Hệ thống rung hoạt động ổn định ngay cả với tải trọng nặng; không cần móng đặc biệt.
4. Các thiết bị bảo vệ được cung cấp cho quá nhiệt, quá tải, quá dòng, quá áp và quá dịch chuyển của máy rung. Các thiết bị bảo vệ mạng điện bao gồm quá áp, dưới áp và thiếu pha. Bảo vệ nguồn điều khiển bao gồm giới hạn dòng, khởi động mềm, quá nhiệt, ngắn mạch và bảo vệ lỗi mô-đun.
5. Có thể hoàn thành các bài kiểm tra môi trường sin, ngẫu nhiên và va đập.
6. Hệ thống này có yêu cầu thấp đối với biến động điện áp; ≤±10% là chấp nhận được.
7. Hệ thống này có yêu cầu thấp đối với điện trở nối đất; ≤4Ω là chấp nhận được.
8. Độ tin cậy cao, đặc biệt thích hợp cho hoạt động lâu dài.

1. Trong một bàn tải nhỏ, gia tốc và tần số làm việc cao hơn được thực hiện, cải thiện khả năng tải và hiệu suất của toàn bộ bàn máy.
2. Bàn ngang và bàn rung là một khối thống nhất, với cấu trúc hoàn hảo và lắp đặt, điều chỉnh thuận tiện.
3. Ray áp lực tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải lệch. Bơm dầu tích hợp, cấu trúc tốt và vận hành dễ dàng.

Bàn rung mở rộng dọc VT và các kẹp được chỉ định được tính toán chính xác và thiết kế tỉ mỉ để đảm bảo khách hàng đạt được hiệu suất tốt nhất theo cấu trúc hoàn hảo, vật liệu chất lượng cao và tay nghề.
