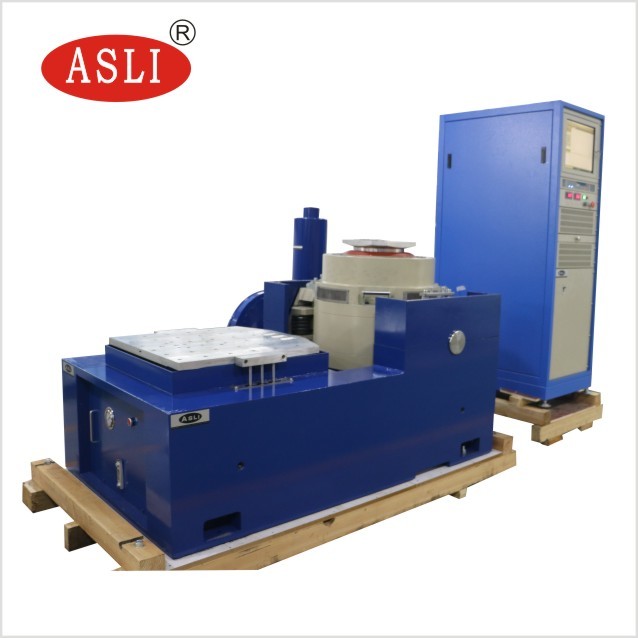

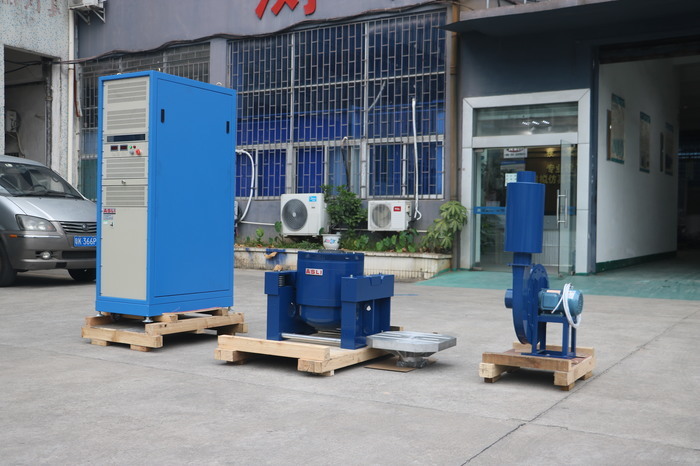

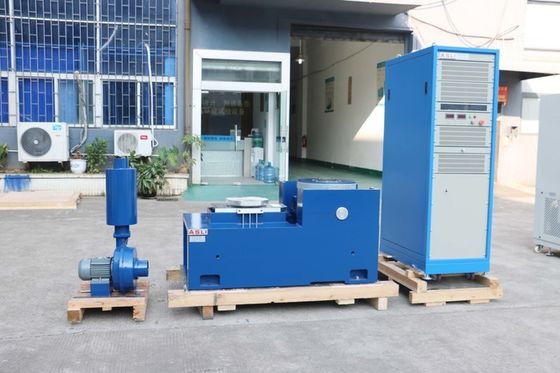

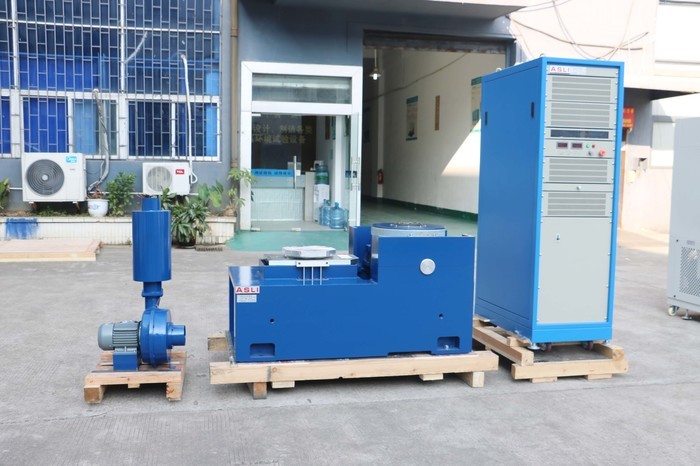

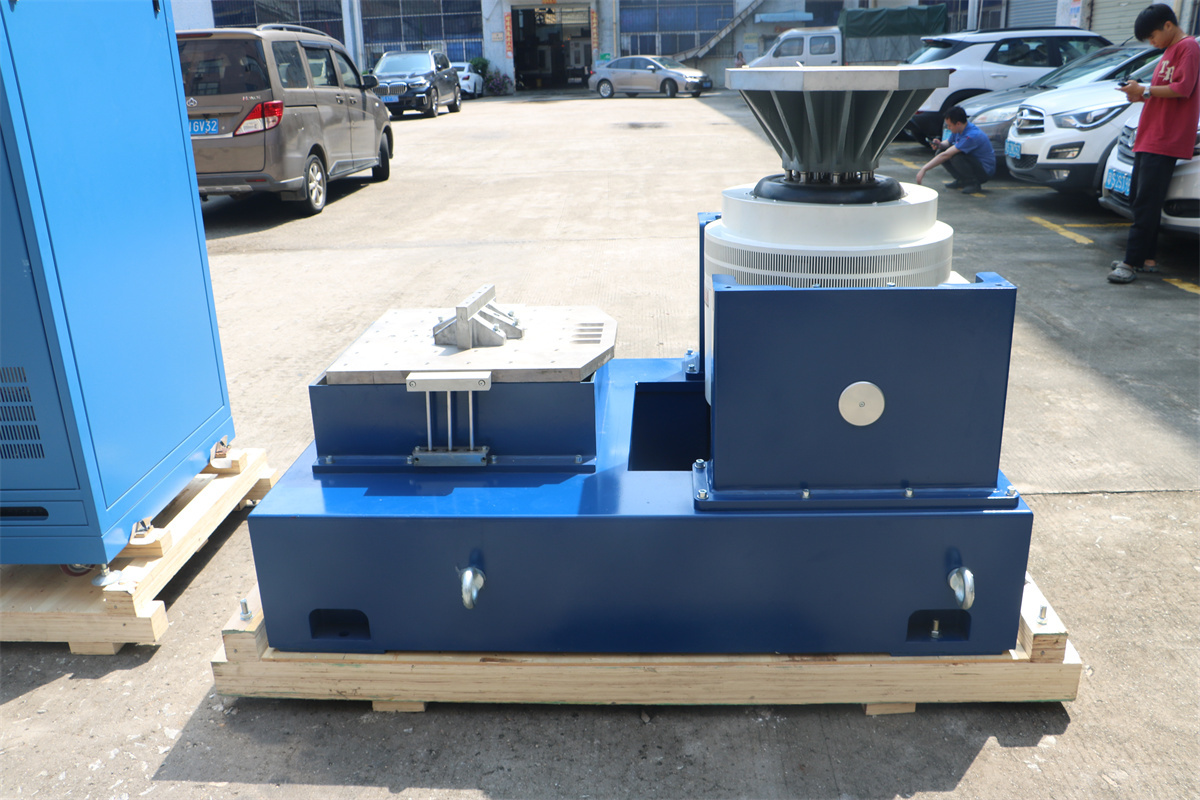

Mô phỏng vận chuyển Máy rung điện từ tần số cao với bảng ngang
Hệ thống thử nghiệm rung có thể đáp ứng các tiêu chuẩn thử nghiệm sau:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS vv
Ứng dụng
Máy thử rung tần số cao / Hệ thống Skaker dọc áp dụng cho tiêu chuẩn thử nghiệm IEC ISTA MIL STD áp dụng 'cấu trúc mạch từ tính kép', 'vòng tròn hành động xương tự tạo',"Hỗ trợ trên không" và "những vòng bi và hướng dẫn tuyến tính"", Trunnion cô lập" công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong X, Y, Z ba trục rung động sinus và băng thông rộng rung động ngẫu nhiên thử nghiệm,phải được hoàn thành bằng thử nghiệm phổ xung và phản ứng sốc cổ điển (nửa - sinus)Nó được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, truyền thông, thiết bị gia dụng và các lĩnh vực khác.
Các thông số kỹ thuật:
| Thông số kỹ thuật hệ thống | |||
| Mô hình hệ thống: | ES- 60 | ||
| Phạm vi tần số: | 3~3500 | ||
| Sức mạnh định giá | Xích N | 60000 | |
| N ngẫu nhiên | 60000 | ||
| Sốc N | 120000 | ||
| Tối đa Acc. | sinus (m/s2) | 1000 | |
| Xử lý ngẫu nhiên (m/s2 rms) | 1000 | ||
| Động lực ((m/s2) | 2000 | ||
| Tối đa Vel. | sinus (m/s2) | 1.8 | |
| Động lực ((m/s2) | 1.8 | ||
| Tốc độ tối đa. | Chuyến đi tối đa mm (p-p) |
51 | |
| Vòng di chuyển | 60kg | ||
| Kích thước của cuộn dây di chuyển | Dia 40mm | ||
| Bảng dọc Kích thước tùy chỉnh | chọn theo thử nghiệm | ||
| Kích thước bảng ngangkích thước tùy chỉnh | chọn theo thử nghiệm | ||
| Trọng lượng tối đa: | 800kg | ||
| Tên | Bàn rung đóng gói/bàn rung kiểm tra cho phụ tùng ô tô | ||||||||
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số ((m/s) | Di chuyển số (p-p) mm | Max. Load (Kg) | cuộn dây di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Dịch vụ nước ngoài:
Nếu bạn cần thêm thông tin về Mô phỏng vận chuyển tần số cao điện từ rung động Shaker với bảng ngang, xin vui lòng không ngần ngại gửi yêu cầu của bạn.
