Hệ thống thử nghiệm máy rung tần số cao điện động học
Thiết bị thử rung động ES-20.pdf
Tại sao kiểm tra rung động là cần thiết
Không khó hiểu Động lực có thể ảnh hưởng đến độ bền và độ tin cậy của hệ thống hoặc cấu trúc máy móc và gây ra các vấn đề như hư hỏng, dừng bất thường và thất bại thảm khốc.Việc đo rung là một biện pháp đối phó quan trọng để ngăn chặn những vấn đề này xảy ra

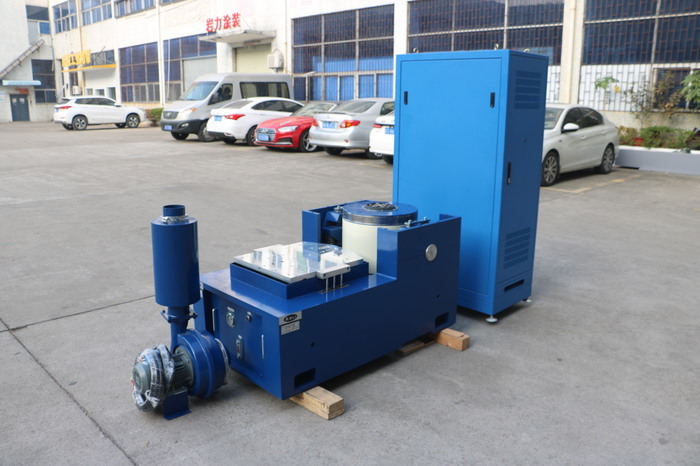

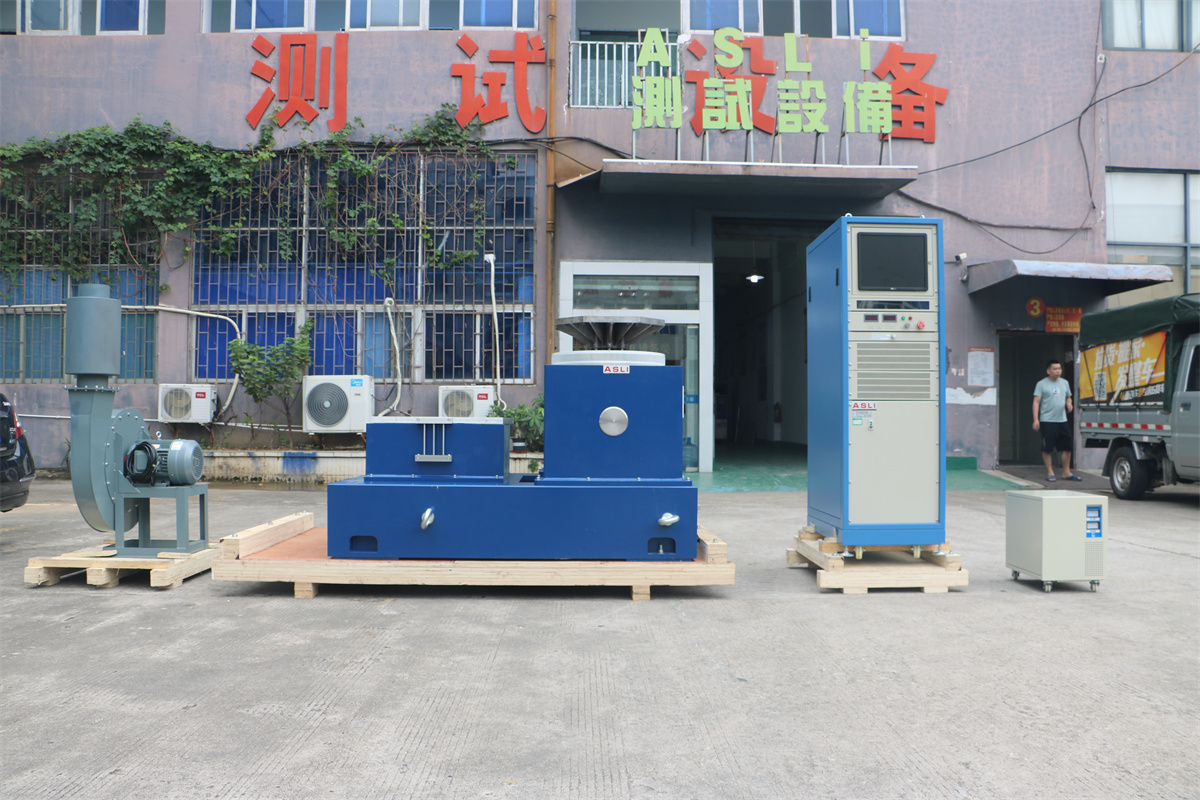

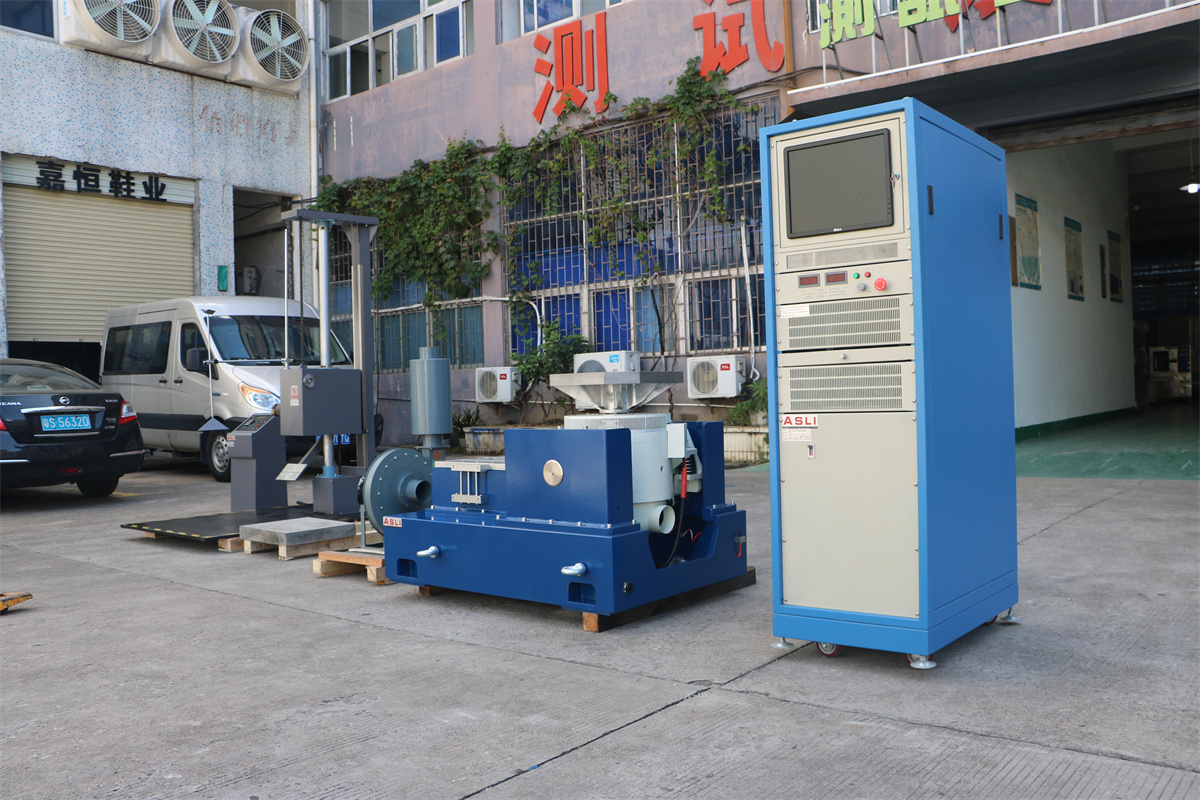

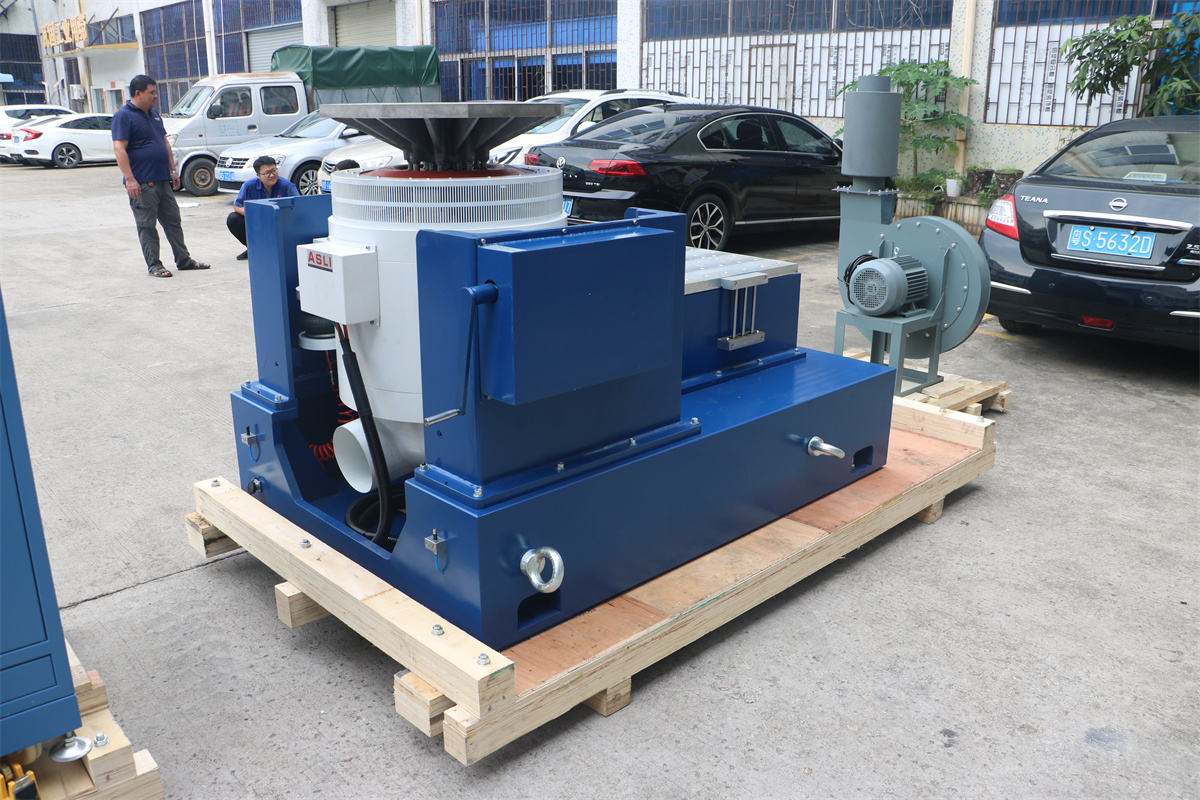

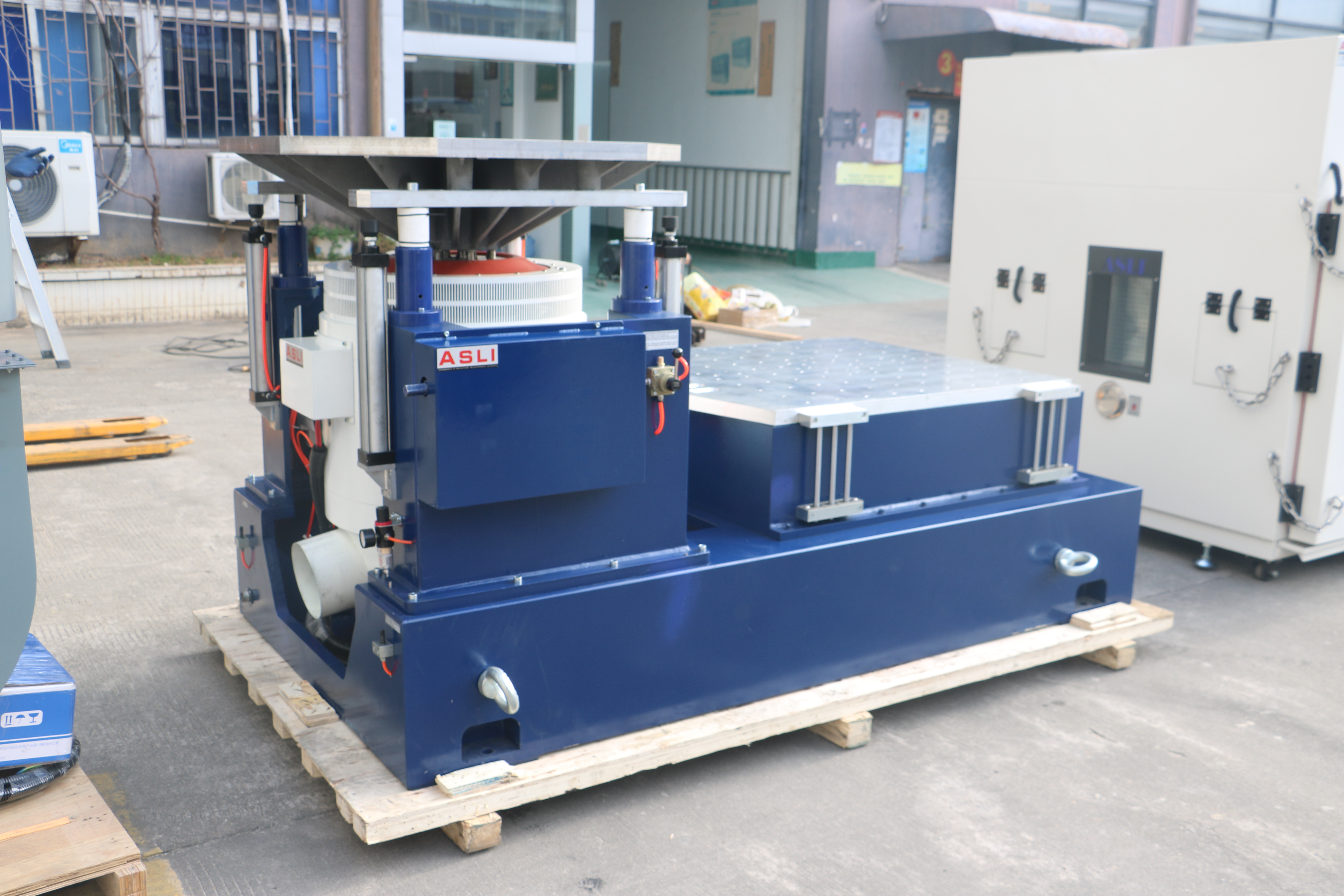

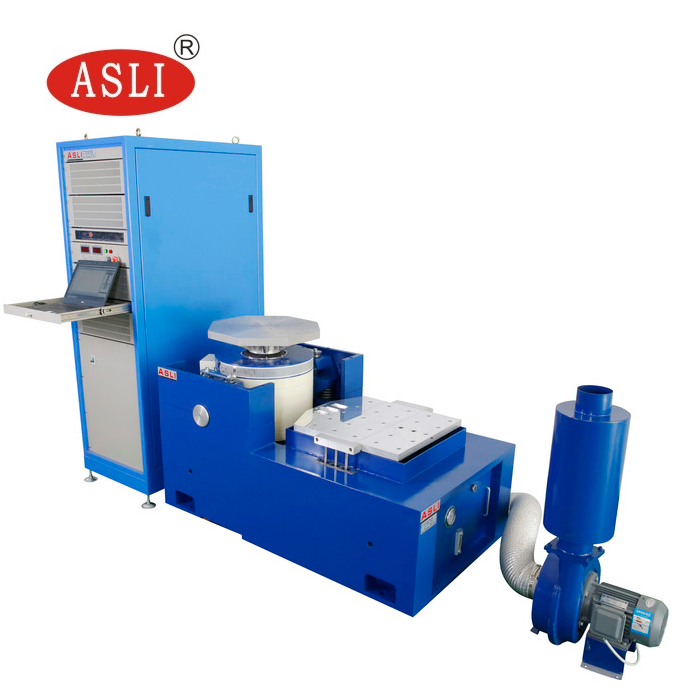

Thành phần của hệ thống thử nghiệm
1. Động cơ rung ngang một phần
2. Bảng mở rộng dọc
3. Quạt làm mát với máy tắt tiếng
4. Bộ khuếch đại công suất chuyển đổi kỹ thuật số
5. Công cụ đo kiểm soát rung động đa chức năng.
Thông số kỹ thuật
| Tên | Hệ thống thử nghiệm máy rung tần số cao điện động học | ||||||||
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số ((m/s) | Di chuyển số (p-p) mm | Max. Load (Kg) | cuộn dây di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nếu bạn có bất kỳ nghi ngờ hoặc nhu cầu về hệ thống thử nghiệm rung túng tần số cao điện động họcXin vui lòng liên lạc với chúng tôi.
