thiết bị kiểm tra rung động ES-10.pdf

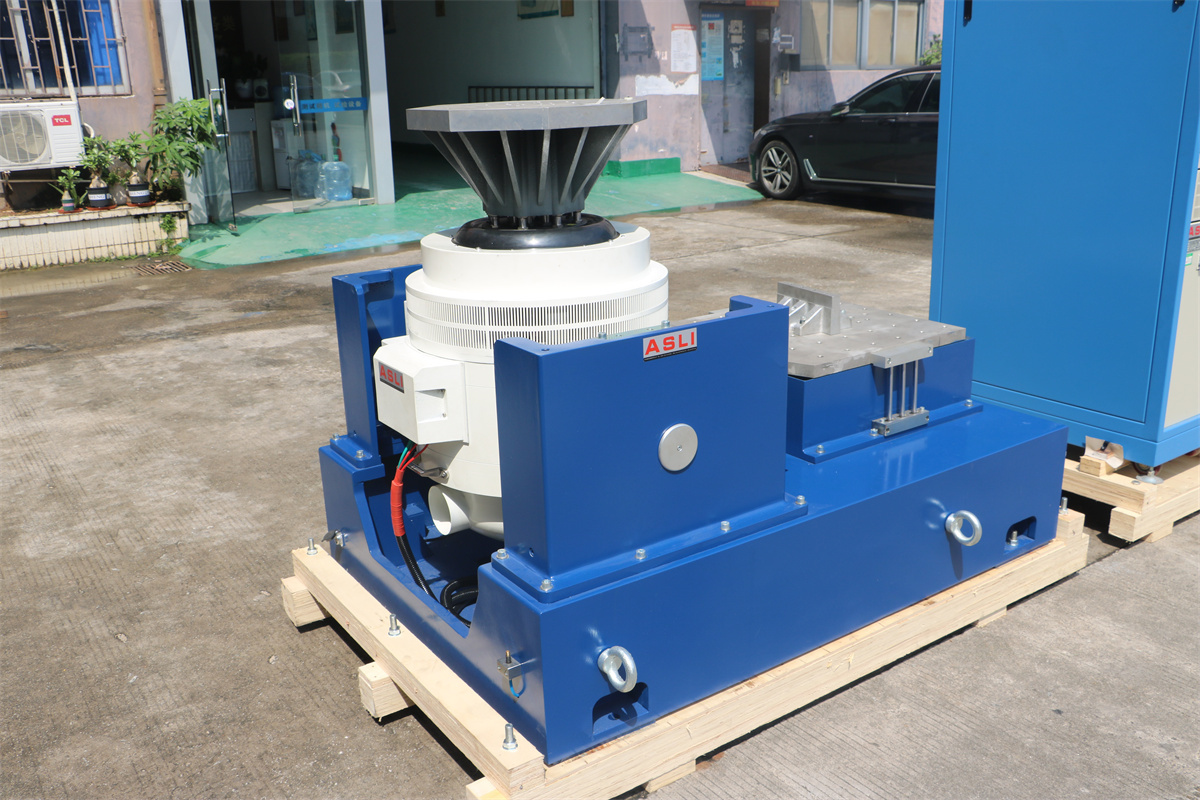

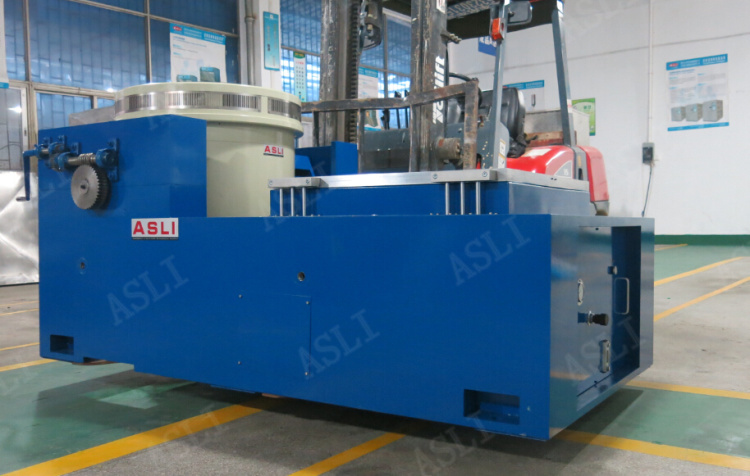

Thiết bị kiểm tra rung động ngẫu nhiên theo trục XYZ, điện từ ngang và dọc
Ứng dụng
Máy rung tần số cao áp dụng công nghệ tiên tiến và công nghệ đặc biệt như 'cấu trúc mạch kép', 'vòng tròn tự tạo khung xương', 'hỗ trợ khí nén' và 'vòng bi con lăn và dẫn hướng tuyến tính', 'cách ly trục quay', có thể thực hiện kiểm tra rung động hình sin trên ba trục X, Y, Z và kiểm tra rung động ngẫu nhiên băng thông rộng, cũng như kiểm tra xung cổ điển (nửa hình sin) và phổ phản ứng sốc. Thiết bị được ứng dụng rộng rãi trong quốc phòng, vũ khí, hàng không, vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thiết bị gia dụng và các lĩnh vực khác.
(1) Lực định mức: lực hình sin 10000N; lực ngẫu nhiên 10000N; lực sốc 20000N;
(2) Dải tần số: 3Hz đến 3000Hz, tần số cố định, quét qua lại, hình sin, ngẫu nhiên, sốc
(3) Chế độ quét tần số: tuyến tính, logarit, quét qua lại, tần số cố định
(4) Số lần quét tần số: 1 đến 32767
(5) Thời gian quét tần số: tần số cố định/một lần 1-3600 phút, có thể hiển thị đường cong quét tần số.
(6) Gia tốc tối đa 1000m/s2(không tải)
(7) Tốc độ tối đa: 1.8/s
(8) Độ dịch chuyển tối đa: 51mm p-p (không tải), đỉnh kép
(9) Độ dịch chuyển va đập: 51mm
(10) Trọng lượng cuộn dây chuyển động: 14kg
(12) Sóng rung: hình sin, ngẫu nhiên, sốc
(13) Đường kính cuộn dây chuyển động: Φ240 mm
(14) Kích thước hệ thống rung: R1060xS750xC845mm
(15) Trọng lượng hệ thống rung: 960KG

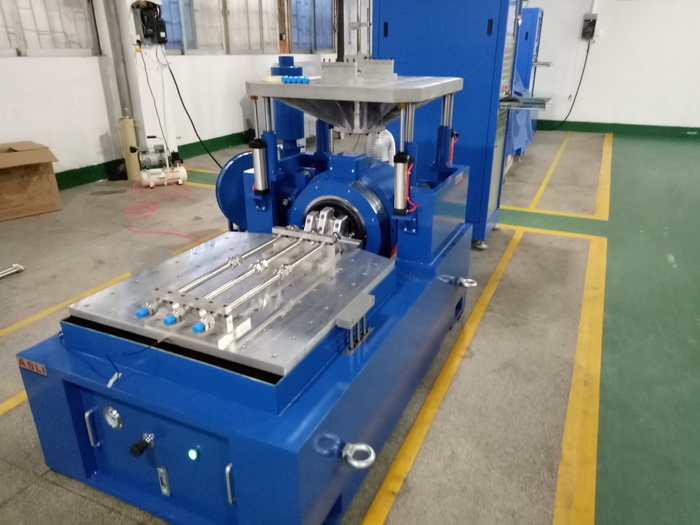

(16) Bộ mở rộng dọc 600mm*600mm và bàn trượt ngang 600*600mm
Thông số kỹ thuật:
| Tên | Bàn rung đóng gói/Máy kiểm tra bàn rung cho phụ tùng ô tô | ||||||||
| Mô hình | Lực hình sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p)mm | Tải trọng tối đa (Kg) | cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

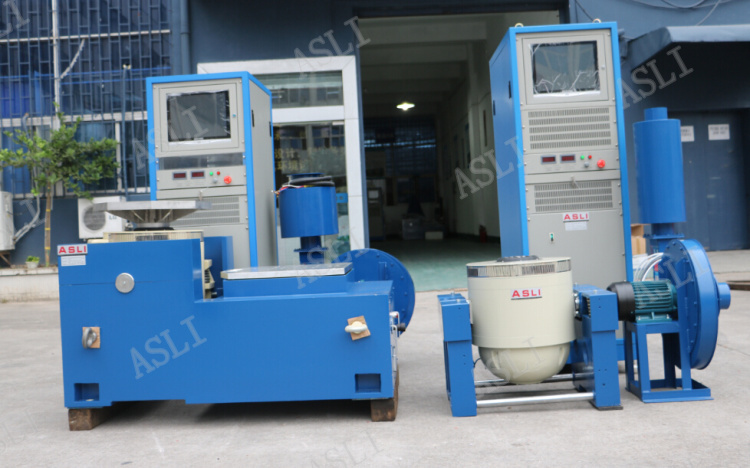

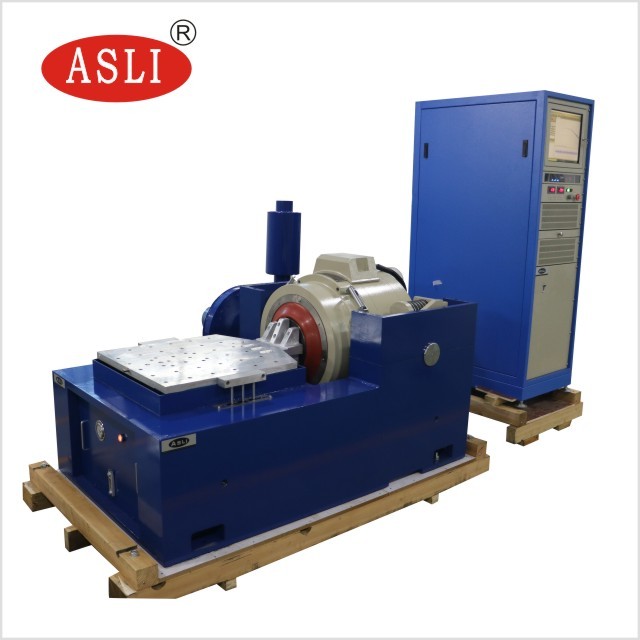

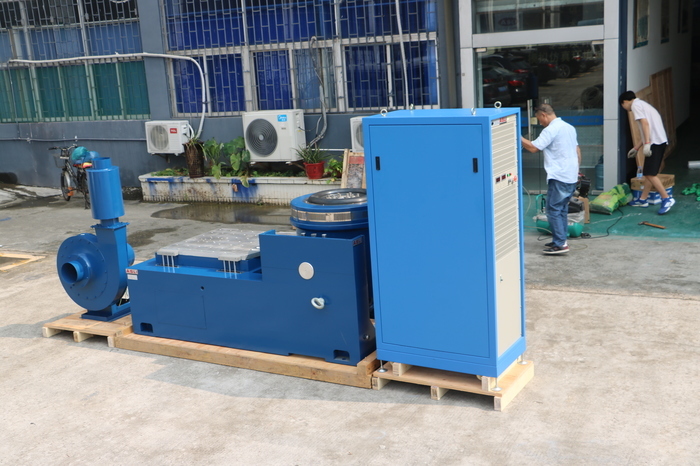

(1) Máy phát rung 1 bộ
(2) Bộ điều khiển rung 1 bộ
(3) Buồng kết nối truyền thông 1 bộ
(4) Bộ khuếch đại công suất DA-10 1 bộ
(5) Nguồn kích thích 1 chiếc
(7) Phần mềm điều khiển 1 bộ
(8) Hệ thống làm mát 1 bộ
(9) Máy tính công nghiệp 1 bộ
(10) Máy in màu 1 bộ (Tùy chọn)
(11) Cảm biến gia tốc (bao gồm dây đầu ra) 1 chiếc
(12) Bộ gá rung 1 bộ (tùy chọn, theo mẫu thử nghiệm)
Bộ điều khiển rung kỹ thuật số
Bộ điều khiển rung là thiết kế mới nhất của công ty chúng tôi, áp dụng kiến trúc hệ thống phân tán tiên tiến quốc tế, với lõi là bộ xử lý tốc độ cao 32-bit dấu phẩy động TMS320 series mới nhất của TI. Báo cáo kiểm tra được tạo tự động trong Word. Trong hoặc sau khi kiểm tra, báo cáo kiểm tra có thể được chỉnh sửa, sau đó tạo tự động hoặc thủ công.
Vui lòng liên hệ với tôi nếu có bất kỳ thắc mắc hoặc nhu cầu nào về Thiết bị kiểm tra rung động ngẫu nhiên theo trục XYZ, điện từ ngang và dọc.
