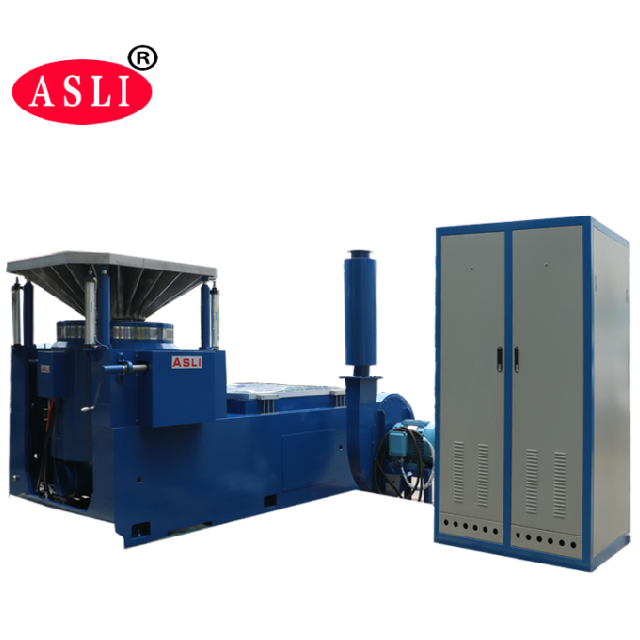

MIL-STD-810H Máy thử rung điện từ tần số cao di chuyển lớn
Product Details
| lực sin: | 40KN | Tốc độ: | 1,8m/giây |
|---|---|---|---|
| Di dời: | 85mm | Tần số: | 3~2000HZ |
| tải: | 500kg | tăng tốc: | 100g |
| phần ứng: | 450mm | Kích thước bảng: | 1000x1000mm |
| Làm nổi bật |
Máy thử điện từ dịch chuyển lớn,Máy thử rung điện từ,Máy thử điện từ tần số cao |
||
Product Description
Máy rung là một thiết bị điện từ dùng để kiểm tra rung động nhằm kích thích cấu trúc đang được kiểm tra. Nó thường được sử dụng để phân tích modal hoặc kiểm tra độ bền. Máy rung có nhiều thiết kế khác nhau để phù hợp với các yêu cầu kiểm tra khác nhau.
Máy rung điện từ tần số cao được thiết kế để đánh giá tần số cộng hưởng của thiết kế sản phẩm và bao bì, đồng thời mô phỏng rung động ngẫu nhiên xảy ra trong quá trình vận chuyển hoặc môi trường sử dụng. Máy dễ vận hành và có thể thực hiện nhiều loại kiểm tra rung động theo thông số kỹ thuật của chính phủ, ngành và công ty.
- Cấu trúc kết hợp giữa buồng thử nghiệm và hệ thống làm lạnh với thiết kế nhỏ gọn và trang nhã; bảng điều khiển độc lập.
- Hoạt động thuận tiện; cụm máy nén làm lạnh nguyên bản và các phụ kiện chính được nhập khẩu từ nước ngoài.
- Bộ điều khiển màn hình cảm ứng màu LCD nhập khẩu có khả năng điều khiển tự động các chương trình nhiệt độ và độ ẩm.
- Được trang bị giao diện viễn thông RS-232. Để đáp ứng các yêu cầu riêng của khách hàng, người dùng có thể chọn từ các mẫu bàn thử rung khác nhau để đảm bảo hiệu suất làm mát tốt.
- Hệ thống làm kín nhiệt và khí; bàn rung này cũng tự hào có hiệu quả đáng kể của thiết bị kiểm tra độ tin cậy rung động cơ học và rung động sốc.
| Mẫu mã | Lực hình sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây di chuyển (Kg) | Kích thước cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Máy rung cũng có thể được kết hợp với buồng thử nghiệm nhiệt độ và độ ẩm để kiểm tra môi trường toàn diện.
| Mẫu mã | THV-408(A~F) | |
|---|---|---|
| Kích thước bên trong | R600 × C850 × S800 (mm) | |
| Kích thước bên ngoài | R850 × C1950 × S2100 (mm) | |
| Dải nhiệt độ | Nhiệt độ thấp: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Nhiệt độ cao: 100°C (150°C) | |
| Dải độ ẩm | 20%–98% RH (10%–98% RH / 5%–98% RH là điều kiện tùy chọn đặc biệt, cần máy hút ẩm) | |
| Độ chính xác phân tích / Độ đồng đều phân bố nhiệt độ và độ ẩm | 0.1°C; 0.1% RH / ±2.0°C; ±3.0% RH | |
| Độ chính xác điều khiển nhiệt độ và độ ẩm | ±0.5°C; ±2.5% RH | |
| Tốc độ tăng / giảm nhiệt độ | Tăng nhiệt độ khoảng 0.1–3.0°C/phút / giảm nhiệt độ khoảng 0.1–1.5°C/phút (Tốc độ giảm tối thiểu 1.5°C/phút là điều kiện tùy chọn đặc biệt) | |
| Vật liệu bên trong và bên ngoài | Vật liệu hộp bên trong là thép không gỉ SUS 304#; hộp bên ngoài là thép không gỉ hoặc thép cán nguội SEE được sơn phủ. | |
| Vật liệu cách nhiệt | Vật liệu cách nhiệt bọt xốp chịu nhiệt độ cao, mật độ cao, không chứa clo, không chứa axetat etyl | |
| Hệ thống làm mát | Làm mát bằng gió hoặc làm mát bằng nước / máy nén một cấp (-40°C), máy nén hai cấp (-70°C) | |
| Thiết bị bảo vệ | Công tắc không cầu chì, công tắc bảo vệ quá tải cho máy nén, công tắc bảo vệ chất làm lạnh áp suất cao và thấp, công tắc bảo vệ quá độ ẩm và quá nhiệt, cầu chì, hệ thống cảnh báo lỗi, cảnh báo bảo vệ thiếu nước | |
| Phụ kiện tùy chọn | Cửa bên trong có lỗ thao tác (tùy chọn), máy ghi (tùy chọn), máy lọc nước, máy hút ẩm | |
| Thiết bị kiểm tra rung động | Chọn bàn thử rung phù hợp theo điều kiện thử nghiệm của khách hàng; các thông số kỹ thuật vui lòng tham khảo thông số của Máy kiểm tra rung động loại điện động lực học trong danh mục này | |
| Nguồn điện | AC380V 3 pha 5 dây, 50/60Hz | |
- Khung động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
- Mạch kép từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và thiết kế hợp lý.
- Vòng bi con lăn cần quay thẳng và định hướng độ cứng thân composite nhập khẩu, khả năng chịu tải lệch tâm.
- Nền cách ly trục dành riêng cho việc sử dụng hormone, với lắp đặt di động tiện lợi.
- Hệ thống di chuyển tiên tiến đảm bảo độ tin cậy cao của vòng động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi nhỏ, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
Nếu bạn cần thêm thông tin chi tiết về Máy kiểm tra rung động điện từ dịch chuyển lớn tần số cao MIL-STD-810H, vui lòng gửi yêu cầu của bạn.
