Hệ thống thử nghiệm máy xoay điện động học làm mát bằng không khí 3 trục bảng rung
Product Details
| lực rung: | 30000N | hướng rung: | ngang dọc |
|---|---|---|---|
| Ứng dụng: | phụ tùng ô tô | Di dời: | 51mm |
| Kích thước bảng: | 1000*1000mm | Loại: | Tân sô cao |
| Làm nổi bật |
Bảng rung điện động học 3 trục,Máy trộn rung 3 trục được làm mát bằng không khí,Thử nghiệm 3 Bảng rung của trục |
||
Product Description

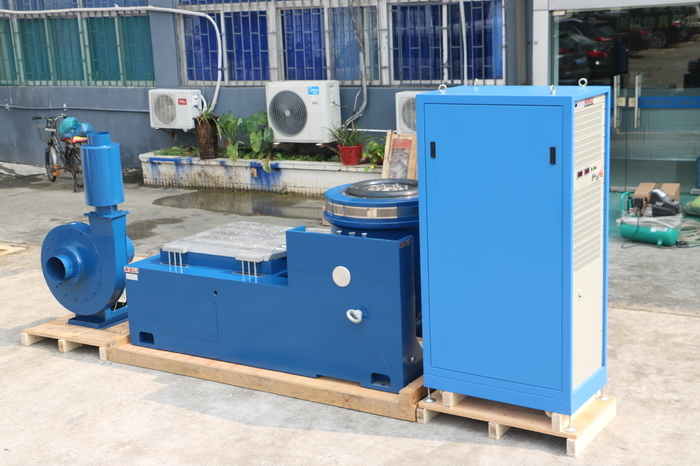

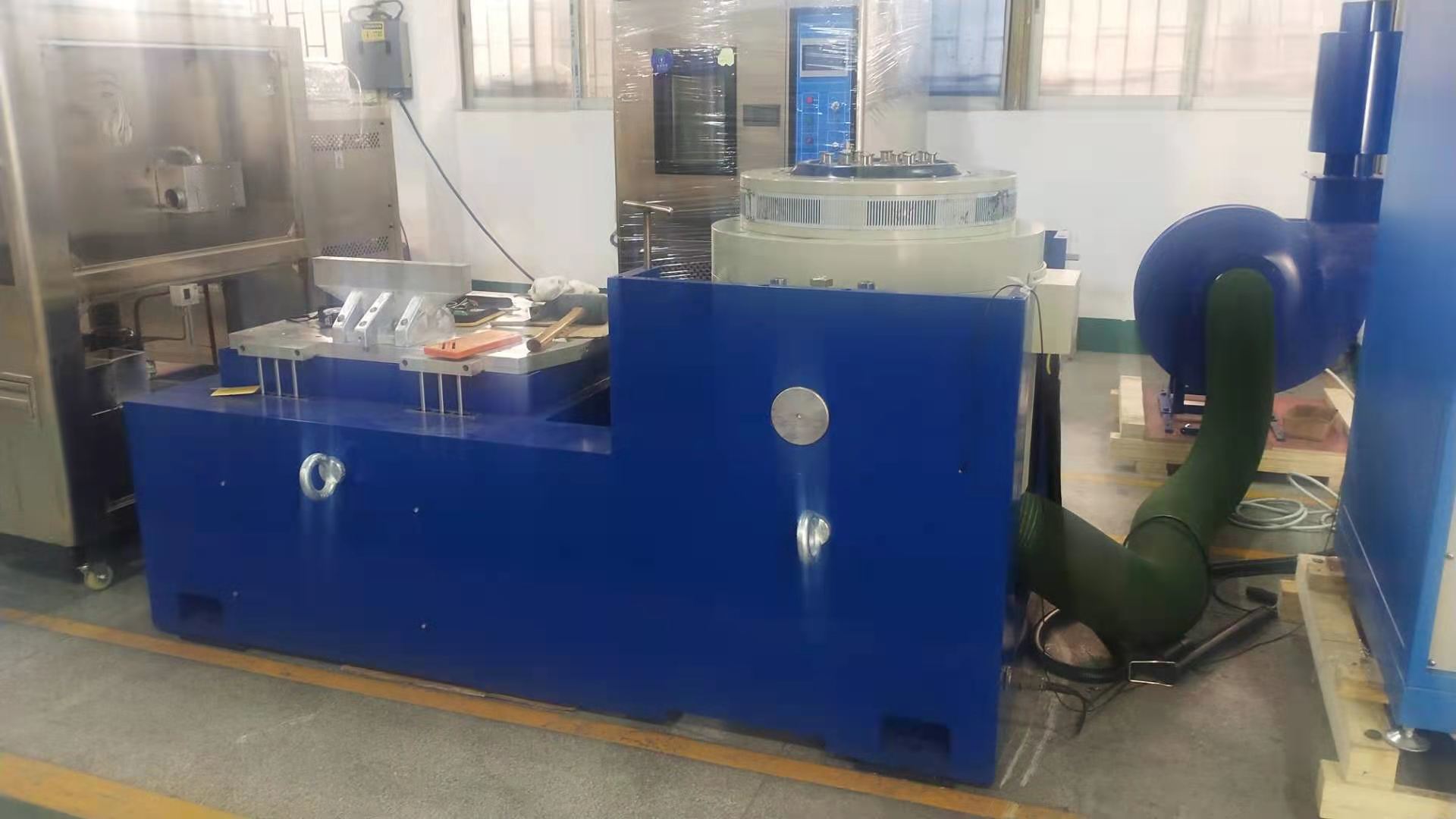

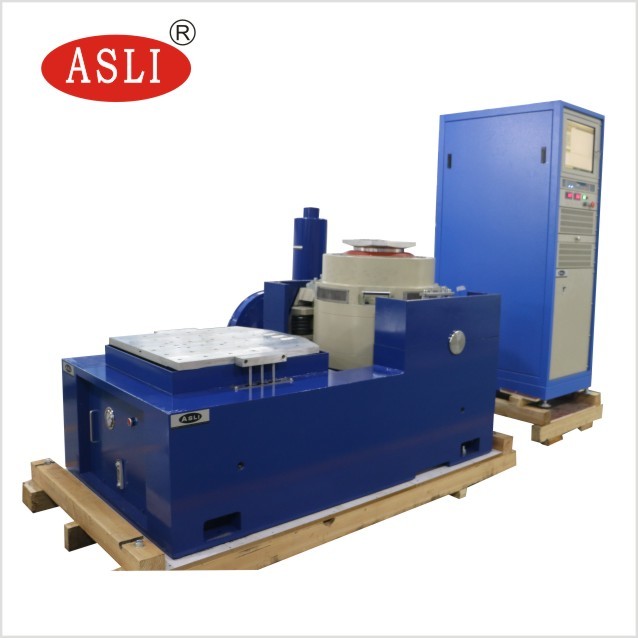

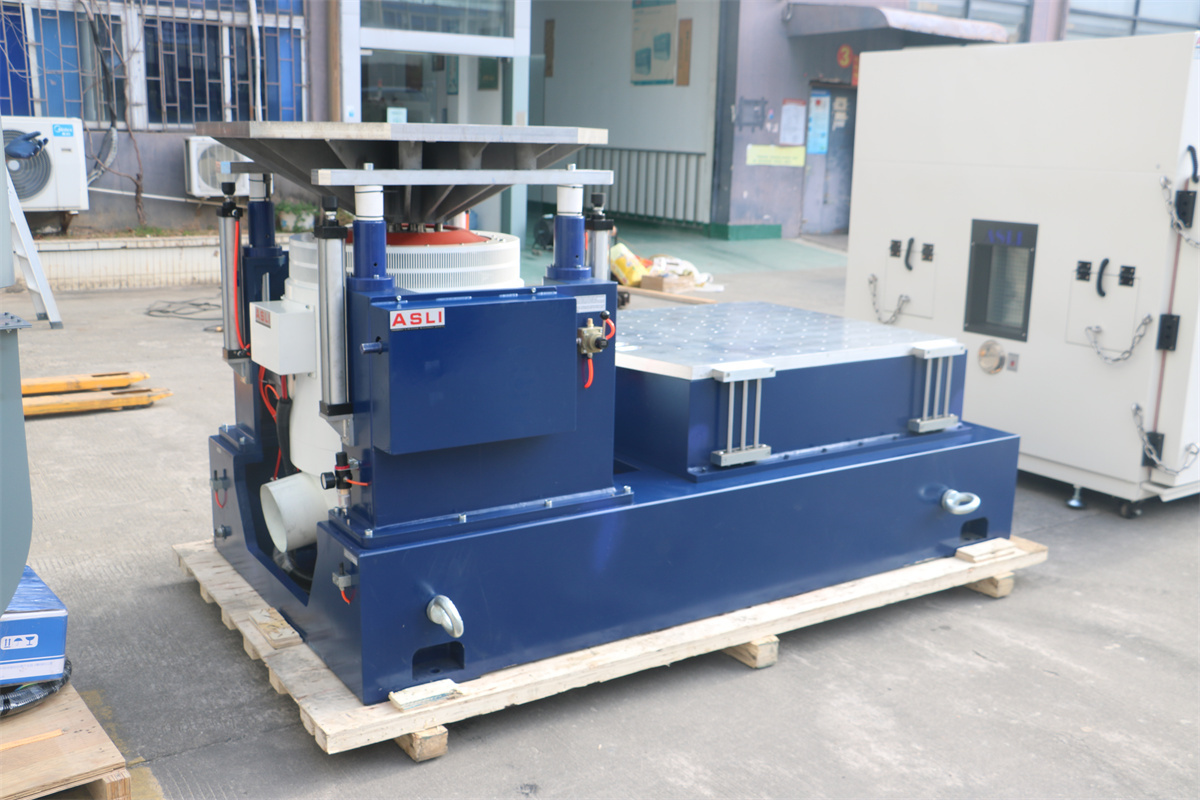

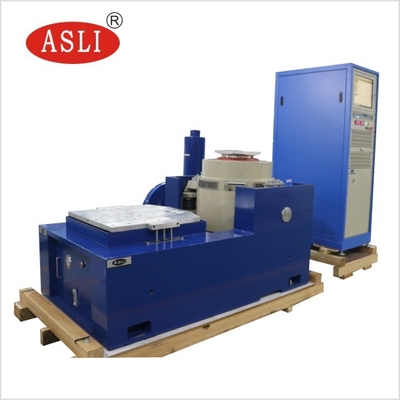

Hệ thống kiểm tra rung động điện động học làm mát bằng không khí là một bảng rung động 3 trục hiệu suất cao được thiết kế để kiểm tra sức đề kháng rung động nghiêm ngặt.hàng không, hàng không vũ trụ, truyền thông, điện tử, ô tô, thiết bị gia dụng, và các ngành công nghiệp đòi hỏi khác.,và xác nhận tính toàn vẹn cấu trúc với độ tin cậy đáng chú ý.
Thiết bị hỗ trợ sóng sinus, FM, quét, có thể lập trình, nhân tần số, logarithm, tăng tốc tối đa, điều chế kích thước và chế độ điều khiển thời gian.Nó cung cấp đầy đủ chức năng điều khiển máy tính với đơn giản tăng tốc cố định và cài đặt biên độ cố địnhMỗi đơn vị trải qua thử nghiệm hoạt động không bị hỏng liên tục trong ba tháng để đảm bảo hiệu suất ổn định và chất lượng đáng tin cậy.
- Chế độ thử nghiệm:Nhiều chế độ có thể được điều chỉnh: sinus, ngẫu nhiên, tìm kiếm cộng hưởng và ở lại, tác động điển hình và chế độ mô phỏng đường.
- Ứng dụng:Hàng không, không gian, vũ khí, tàu, truyền thông, ô tô, điện tử, điện, thiết bị gia dụng và các lĩnh vực khác.
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢ 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

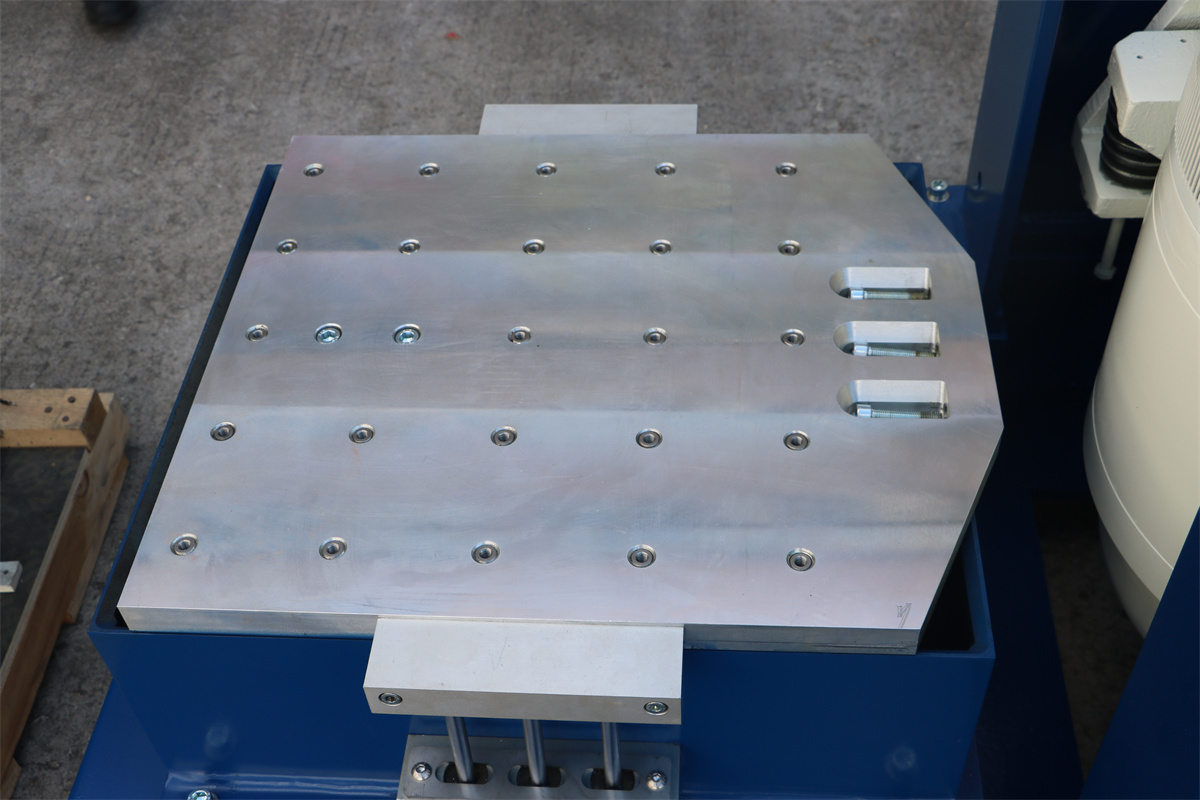

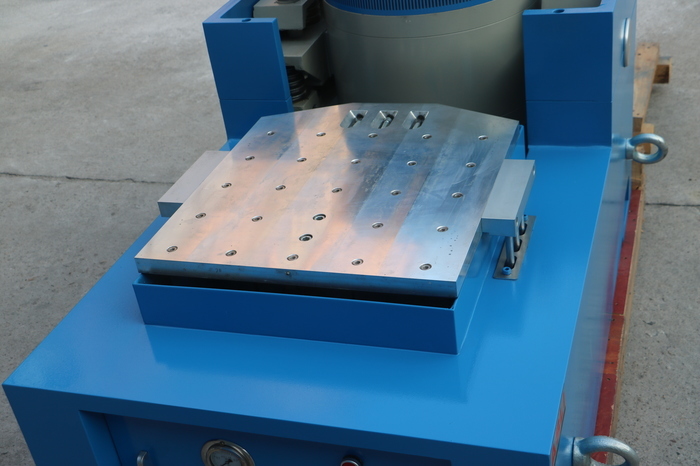

| Kích thước bảng | 1000 × 1000 mm |
|---|---|
| Vật liệu | Hợp kim nhôm |
| Độ dày | 40 mm |
| Tần suất làm việc | Tăng 1000 Hz, ngẫu nhiên 1200 Hz |
| Kích thước mở rộng | 1000 × 1000 mm |
|---|---|
| Vật liệu | Hợp kim nhôm |
| Tần suất làm việc | Tăng 500 Hz, ngẫu nhiên 1000 Hz |
| Max. Lượng đầu ra | 42 kVA |
|---|---|
| Phản ứng tần số | > 65 dB |
| Điện áp đầu ra | 100 Vrms |
| Hiệu quả chuyển đổi | >90% |
| Sức mạnh | 15 kW |
|---|---|
| Khối lượng không khí | 0.66 m3/min |
| Áp suất không khí | 0.08 kgf/cm2 |
| Chiều kính ống khí | 200 mm |
Nếu bạn cần thêm thông tin vềHệ thống thử nghiệm máy rung điện động học làm mát bằng không khí Bảng rung 3 trụcXin vui lòng liên lạc với chúng tôi.
Product Highlights
Máy lắc rung điện động làm mát bằng không khí với lực 30000N, thử nghiệm dọc/ngang 3 trục, độ dịch chuyển 51mm và bàn 1000x1000mm. Hỗ trợ các chế độ mô phỏng sin, ngẫu nhiên và đường cho các bộ phận ô tô. Hiệu suất ổn định, đáng tin cậy với bộ khuếch đại 42kVA và hiệu suất 90%.
