EN 50342 Máy rung tần số cao tiêu chuẩn cho pin axit chì ô tô
Product Details
| Ứng dụng: | Pin axit chì ô tô | Điện áp: | AC380V |
|---|---|---|---|
| Dịch vụ hậu mãi được cung cấp: | Hỗ trợ kỹ thuật video,Hỗ trợ trực tuyến,Kỹ sư sẵn sàng bảo trì máy móc ở nước ngoài,Dịch vụ bảo trì | Bảo hành: | 1 năm |
| Các ngành áp dụng: | dân dụng, thiết bị điện tử, ô tô, phụ tùng, điện tử, hàng không | Tên sản phẩm: | hệ thống kiểm tra độ rung |
| Lực lắc: | 10KN | Dải tần số: | 3 ~ 3500HZ |
| Làm nổi bật |
Máy rung pin axit chì,EN 50342 Máy rung rung,máy rung tần số cao |
||
Product Description
Máy rung tần số cao này được thiết kế đặc biệt để đáp ứng tiêu chuẩn EN 50342 cho việc kiểm tra ắc quy axit chì ô tô. Nó cung cấp các cấu hình rung đáng tin cậy, có thể lặp lại để xác nhận độ bền và hiệu suất.
Để giúp chúng tôi đề xuất hệ thống kiểm tra rung phù hợp nhất cho ứng dụng của bạn, vui lòng chuẩn bị và gửi các chi tiết sau đây cùng với yêu cầu của bạn:
- Mô tả mẫu thử
- Khối lượng mẫu thử
- Kích thước mẫu thử
- Cấu hình kiểm tra (nếu có)
- Gia tốc tối đa của bài kiểm tra
- Hướng kiểm tra: Trục X, Y, Z hoặc chỉ trục Z

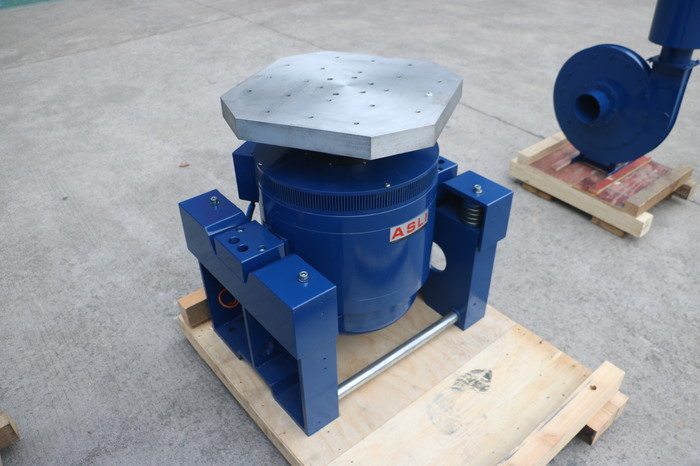

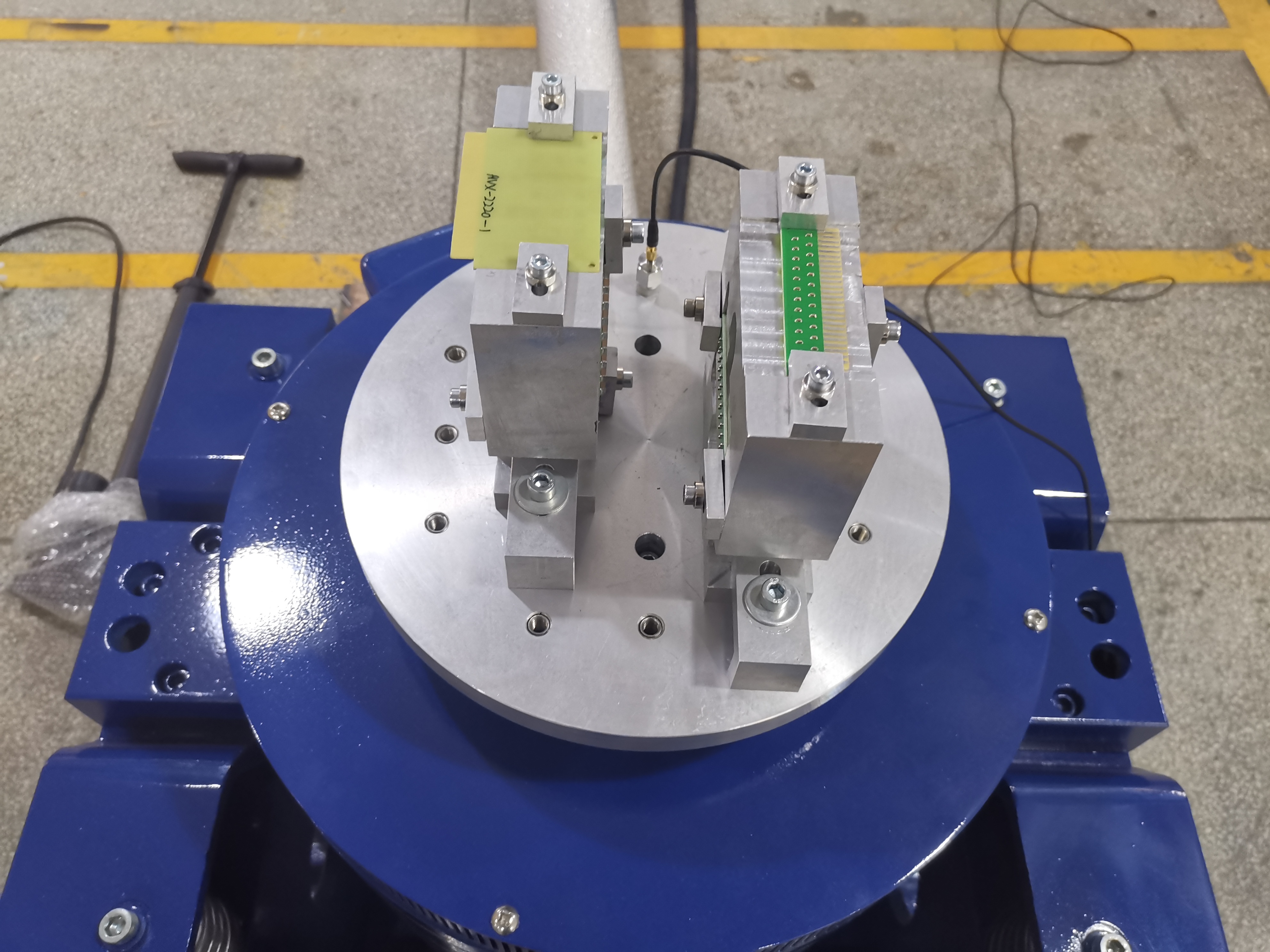

ES-10 là bàn rung động làm mát bằng khí với bộ gá mẫu tùy chỉnh. Các thông số kỹ thuật chính của hệ thống được liệt kê dưới đây.
| Thông số kỹ thuật Hệ thống | ||
|---|---|---|
| Model Hệ thống | ES-10 | |
| Dải tần số | 3–3000 Hz | |
| Lực định mức | Sine (N) | 10000 |
| Random (N) | 10000 | |
| Shock (N) | 20000 | |
| Gia tốc tối đa | Sine (m/s²) | 1000 |
| Random (m/s² rms) | 700 | |
| Shock (m/s²) | 2000 | |
| Vận tốc tối đa | Sine (m/s) | 1.8 |
| Shock (m/s) | 1.8 | |
| Độ dịch chuyển tối đa (p-p) | 51 mm | |
| Khối lượng cuộn dây chuyển động | 14 kg | |
| Kích thước cuộn dây chuyển động | Ø 240 mm | |
| Tải trọng tối đa | 270 kg | |
Có nhiều mẫu mã khác nhau để đáp ứng các yêu cầu về lực, tần số và tải trọng khác nhau. Tham khảo bảng dưới đây để biết thông số kỹ thuật chi tiết.
| Model | Lực Sine định mức (N) | Lực Random định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Vận tốc định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (kg) | Cuộn dây chuyển động (kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Khung động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch kép từ kép đảm bảo rò rỉ từ thông thấp, cấu trúc nhỏ gọn và bố trí hợp lý.
- Vòng bi con lăn thanh đòn với độ cứng thân composite định hướng thẳng và nhập khẩu, cung cấp khả năng chịu tải lệch tâm tuyệt vời.
- Nền cách ly trụ chuyên dụng cho sử dụng hormone, cung cấp lắp đặt di động thuận tiện.
- Công nghệ tiên tiến tích hợp vào hệ thống chuyển động đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của bóng nhỏ mang lại khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
Nếu bạn có bất kỳ câu hỏi nào về Máy rung tần số cao tiêu chuẩn EN 50342 cho ắc quy axit chì ô tô, vui lòng liên hệ với chúng tôi. Chúng tôi rất sẵn lòng hỗ trợ bạn.
Product Highlights
Máy lắc rung tuân thủ EN 50342 để thử nghiệm ắc quy axit chì ô tô. Lực 10KN, 3 ~ 3500HZ, tải trọng tối đa 270kg, làm mát bằng không khí, thiết kế bền bỉ. Đồ đạc tùy chỉnh, hỗ trợ kỹ sư ở nước ngoài, bảo hành 1 năm.
