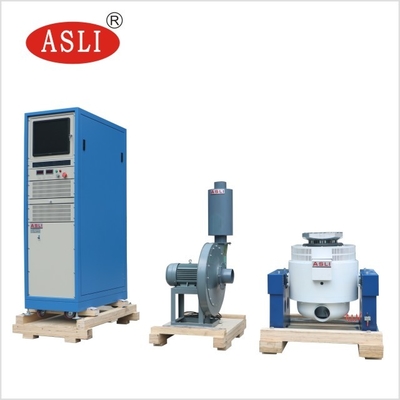

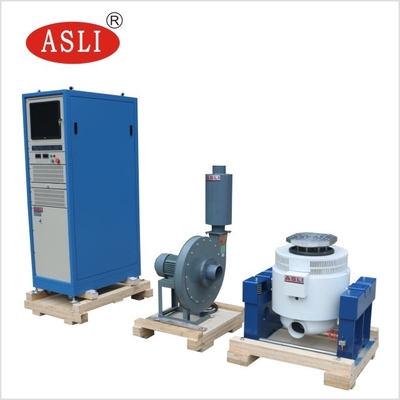

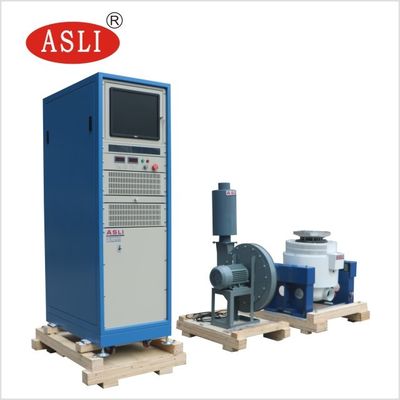

Bàn lắc rung cuộn di chuyển 6,5Ks để thử nghiệm với tải trọng tối đa 180kgs
Product Details
| Ứng dụng: | vật liệu, phụ tùng ô tô, bao bì, đồ gia dụng | Điện áp: | 380V |
|---|---|---|---|
| Dịch vụ hậu mãi được cung cấp: | Hỗ trợ kỹ thuật video,Hỗ trợ trực tuyến,Kỹ sư sẵn sàng bảo trì máy móc ở nước ngoài,Dịch vụ bảo trì | Bảo hành: | 1 năm |
| Các ngành áp dụng: | công nghiệp quốc phòng, dân dụng, điện tử, ô tô, phụ tùng, điện tử, hàng không | Tên sản phẩm: | hệ thống kiểm tra độ rung |
| Lực lắc: | 6KN | Thích hợp cho: | Tải tối đa 100kgs vật phẩm kiểm tra |
| Dải tần số: | 3-3000Hz | Sự dịch chuyển: | 51mm |
| Gia tốc tối đa: | 100G | Dịch chuyển tối đa: | 51mm |
| Lực lượng tối đa: | 6000N | Vận tốc tối đa: | 1,8/giây |
| Người mẫu: | ES-6 | Nguồn điện: | 380V |
| Tên sản phẩm: | Bàn lắc rung | Kích thước bảng: | 300*300mm/400*400mm/500*500mm/600*600mm |
| Làm nổi bật |
Bảng thử rung động 180kg,Bàn trộn rung động cuộn dây di chuyển,Bảng máy rung để thử nghiệm |
||
Product Description
| Mẫu hệ thống | ES-6A |
|---|---|
| Dải tần số | 3–3500 Hz |
| Lực định mức — Sine | 6000 N |
| Lực định mức — Random | 12000 N |
| Lực định mức — Shock | 12000 N |
| Gia tốc tối đa — Sine | 1000 m/s² |
| Gia tốc tối đa — Random | 1000 m/s² rms |
| Gia tốc tối đa — Shock | 2000 m/s² |
| Vận tốc tối đa — Sine | 1.6 m/s |
| Vận tốc tối đa — Shock | 1.6 m/s |
| Độ dịch chuyển tối đa (p-p) | 51 mm |
| Khối lượng cuộn dây chuyển động | 6.5 kg |
| Kích thước cuộn dây chuyển động | Ø 230 mm |
| Tải trọng tối đa | 180 kg |
Để giúp chúng tôi đề xuất hệ thống kiểm tra rung động phù hợp nhất cho ứng dụng của bạn, vui lòng chuẩn bị và gửi các chi tiết sau đây cùng với yêu cầu của bạn:
- Mô tả mẫu thử
- Khối lượng mẫu thử
- Kích thước mẫu thử
- Hồ sơ kiểm tra (nếu có)
- Gia tốc kiểm tra tối đa
- Hướng kiểm tra: Trục X, Y, Z hoặc chỉ hướng Z
| Mẫu | Lực Sine định mức (N) | Lực Random định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Vận tốc định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (kg) | Cuộn dây chuyển động (kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Khung động được thiết kế tốt, với tần số cộng hưởng trục ở giai đoạn cao hơn.
- Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và thiết kế hợp lý.
- Vòng bi con lăn thanh rocker, độ cứng thân composite thẳng và định hướng nhập khẩu, với khả năng chịu tải lệch tâm.
- Nền cách ly trụ dành riêng cho sử dụng hormone, với lắp đặt di động tiện lợi.
- Hệ thống di chuyển tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của bóng nhỏ vòng bi, nâng cao khả năng của bàn rung và cải thiện hiệu suất tần số thấp.
Để biết thêm thông tin về Bàn rung cuộn dây chuyển động 6.5 kg cho Kiểm tra với Tải trọng tối đa 180 kg, chào mừng bạn liên hệ với chúng tôi.
