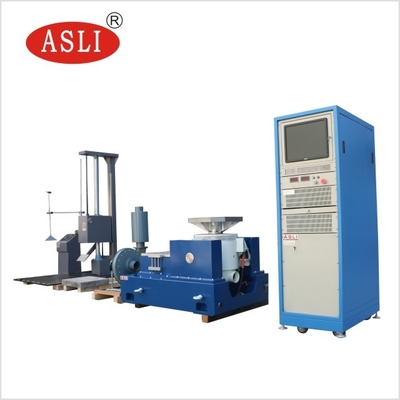

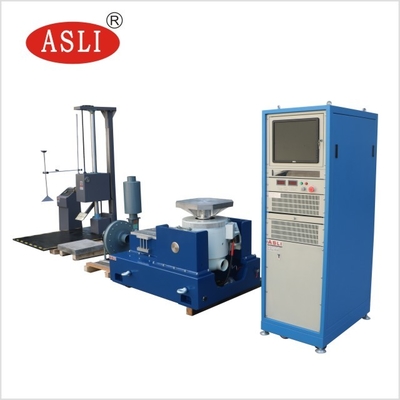

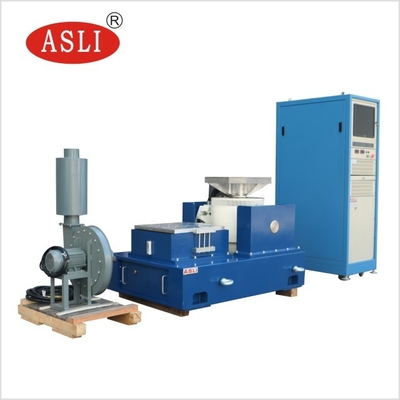

Máy lắc rung điện động với dải tần số 2-4000Hz để quét hình sin và kiểm tra ngẫu nhiên
ứng dụng sản phẩm
Kiểm tra độ rung là động cơ hoặc va đập vào một bộ phận hoặc thiết bị để xem nó phản ứng như thế nào trong môi trường thực tế.Thử nghiệm độ rung có rất nhiều ứng dụng, từ bảng mạch, máy bay, tàu, tên lửa, tên lửa, ô tô và thiết bị gia dụng và các sản phẩm công nghiệp khác.
Công ty Van Code có thể cung cấp cho bạn toàn bộ chương trình thử nghiệm và sốc, đồng thời chứng minh chất lượng của sản phẩm cho bạn theo các tiêu chuẩn quốc gia và quốc tế, chẳng hạn như GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC và ASTM.
3. Công thức chọn máy và sơ đồ cấu tạo máy tạo rung
① Các điều kiện kiểm tra do công ty của bạn cung cấp;
② Loại kiểm tra: Quét hình sin;Ngẫu nhiên;
③ Dải tần âm thanh: 2-4000Hz
④ Công thức: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Sơ đồ khối nguyên lý hệ thống
|
5.Mô tả cấu hình thiết bị
| dự án | Mô tả cấu hình | Số lượng |
| 1. | Thân bàn rung | |
| máy phát kích thích điện từ | 1 | |
| quạt làm mát (bao gồm cả bộ giảm thanh) | 1 | |
| Bệ mở rộng dọc VT0606 600mm * 600mm | 1 | |
| Bàn trượt ngang màng dầu HT0606 600mm * 600mm | 1 | |
| 2. | Bộ khuếch đại công suất chuyển đổi kỹ thuật số | |
| khuếch đại công suất | 1 | |
| Hệ thống bảo vệ servo | 1 | |
| cung cấp điện trường | 1 | |
| 3. | Bộ điều khiển rung kỹ thuật số | |
| Máy chủ điều khiển máy rung kỹ thuật số | 1 | |
| Cảm biến gia tốc hệ thống | 1 | |
| điều khiển máy tính | 1 | |
| Kiểm soát đĩa cài đặt phần mềm | 1 | |
| 4. | đính kèm ngẫu nhiên | |
| Nối dài đường dây cáp và ống gió | 1 | |
| Hướng dẫn vận hành, báo cáo kiểm tra, chứng chỉ đủ điều kiện, hướng dẫn bảo trì, v.v. | 1 | |
| Công cụ đặc biệt kèm theo | 1 | |
| Thanh áp suất rung / vật cố định thanh áp suất | 1 | |
| túi khí vô trùng | 4 |
VI.Các thông số kỹ thuật
| Thông số máy phát kích thích điện từ ES-3 | |
| lực sin tối đa | đỉnh 300Kg.f |
| lực lượng ngẫu nhiên tối đa | 300Kg.f rms |
| Lực sốc tối đa | đỉnh 600Kg.f |
| Dải tần số | 1～3500Hz |
| chuyển vị tối đa | trang 24mm |
| tốc độ tối đa | 1,6m/giây |
| gia tốc tối đa | 100G(980 mét/giây2) |
| tải tối đa | 100 kg |
| Tần số cách ly rung động | 2,5Hz |
| Đường kính của vòng tròn chuyển động | Ф 150 mm |
| Chất lượng vòng tròn động | 3kg |
| vít mesa | 13×M8 |
| rò rỉ từ tính | ＜10gauss |
| kích thước bảng | 750mm 560mm 670mm (bàn đứng) |
| trọng lượng bàn | Khoảng 560 Kg |
| Bộ khuếch đại công suất chuyển mạch kỹ thuật số ES-3 | |
| Công suất ra | 4KVA |
| điện áp đầu ra: | 110V |
| đầu ra: | 30A |
| kích thước điện | 720mm×545mm×1270mm |
| cân nặng | 230kg |
| Hệ thống bảo vệ servo | |
| chức năng: | Nhiệt độ, áp suất gió, quá dịch chuyển, quá áp, quá dòng, thiếu điện áp đầu vào, lỗi bên ngoài, nguồn điện điều khiển, lỗi logic, thiếu đầu vào, v.v. |
| Bộ điều khiển rung kỹ thuật số VCSusb-2 | |
| cấu hình phần cứng: |
2 kênh đầu vào và 1 kênh đầu ra sin, ngẫu nhiên Tác động điển hình, đào tạo cộng hưởng và nơi cư trú (mua) |
| điều khiển máy tính | Máy tính thương hiệu gốc, màn hình LCD (bao gồm cả bàn phím / chuột quang điện) |
| phần mềm | Hoạt động bằng tiếng Trung / tiếng Anh, có thể tiến hành phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích quét hình sin, v.v. Báo cáo kiểm tra WORD, hiển thị tín hiệu và dữ liệu, lưu trữ, cài đặt tham số kiểm tra và chức năng phân tích. |
| hệ điều hành | cửa sổ 10 |
| Cảm biến gia tốc, LAB24112 |
Dải tần số: 1- -12.000 Hz Độ nhạy: 50 mv/g Phạm vi nhiệt độ: -24-250℃ |
| VT 0606 Bục mở rộng dọc | |
| chất lượng vật liệu | alufer |
| kích thước trung bình | 600mm×600mm |
| Vị trí lỗ cố định | Tay áo vít bằng thép không gỉ M8, chống mài mòn lâu dài |
| Tần suất sử dụng giới hạn trên |
Hình sin 1000 HZ ngẫu nhiên 2000HZ |
| cân nặng | 35kg |
| H T0606 Bàn trượt màng dầu ngang | |
| chất lượng vật liệu | alufer |
| kích thước trung bình | 600mm×600mm |
| Vị trí lỗ cố định | Tay áo vít bằng thép không gỉ M8, chống mài mòn lâu dài |
| Tần suất sử dụng giới hạn trên |
Hình sin 800 HZ ngẫu nhiên 2000HZ |
| cân nặng | 35 |
| Quạt làm mát BL-300 (bao gồm cả loa khử) | |
| Công suất quạt: | 1.1KW |
| Đánh giá thấp | 1404m3/h |
| yêu cầu về điện: | |
| nguồn | 3 pha 380V/50Hz, 15 KVA |
| điện trở nối đất | ≤4Ω |
Vii.Hiệu suất thiết bị Giới thiệu:

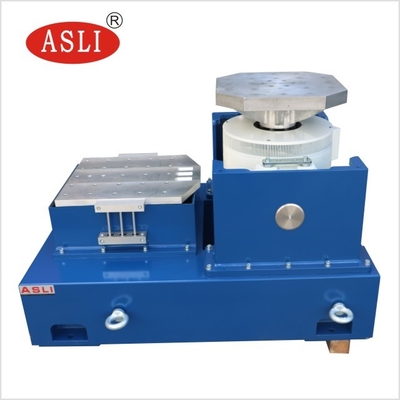

7.1, thân bàn rung VG 300-38
7.1.1.Di chuyển cuộn dây
Bàn rung được trang bị cuộn dây di chuyển được đúc và gia công thủ công, hệ thống hỗ trợ tải khí nén quang điện và dẫn hướng trục ổ trục kép.Dẫn hướng vòng bi kép là một chức năng độc đáo giúp giảm sự giao nhau và xoay động dọc trục trong quá trình thử nghiệm rung động, với độ bền vượt trội.
7.1.2.cuộn dây kích thích
Cấu trúc đường dẫn từ kép, rò rỉ từ tính thấp và từ trường đồng nhất
7.1.3.Bề mặt nền tảng
Sử dụng công nghệ sơn ô tô và xử lý photpho hóa tiên tiến, có tác dụng chống mài mòn và rỉ sét lâu dài.
7.1.4.Hệ thống Đài Loan lạnh lùng:
Quạt có độ ồn thấp được sử dụng để cải thiện cấu trúc hút gió của bệ, cuộn dây kích thích sử dụng ống dẫn khí dạng tổ ong, vòng từ tính ở giữa sử dụng ống dẫn khí song song hai lớp, v.v. Thiết kế ống dẫn khí mới được áp dụng để nâng cao hiệu quả làm mát.
7.2.Bộ khuếch đại công suất chuyển mạch kỹ thuật số SA
Bộ khuếch đại công suất chuyển đổi kỹ thuật số dòng SA với công nghệ MOSFET hoặc IGBT đáng tin cậy,
Một.Độ ổn định và độ tin cậy cao
b.Tuân thủ các yêu cầu tiêu chuẩn "CE" của EU
c.Sử dụng công nghệ điều chế độ rộng xung tần số hình sin với bộ khuếch đại công suất cao.
đ.Sử dụng nguyên lý làm việc của nguồn điện chuyển đổi, hiệu suất chuyển đổi cao.
đ.Công nghệ chia sẻ dòng chảy tự động điện tử được sử dụng
f.Hiệu suất an toàn tốt.
7.3.Hệ thống bảo vệ servo
Các chức năng bảo vệ đã hoàn tất, bao gồm quá điện áp, dưới điện áp, thiếu pha, lỗi logic, thông qua mô-đun nguồn, quá nhiệt, quá dòng đầu ra, quá điện áp đầu ra, nguồn điện truyền động, thân máy quá dịch chuyển, nhiệt độ thân máy, liên kết bên ngoài, v.v.
7.4.Nền tảng mở rộng theo chiều dọc
Nền tảng mở rộng thường được sử dụng làm nền tảng mẫu cài đặt lớn hơn, có thể là hình vuông hoặc hình tròn hoặc tùy chỉnh của người dùng.Để giảm các đặc tính động của các nền tảng mở rộng, tất cả các nền tảng mở rộng phải được phân tích bằng mô hình hóa
7.5.Hệ thống kết hợp tự động quang điện
Tự động điều chỉnh vị trí cuộn dây di chuyển để duy trì trạng thái cân bằng.Hệ thống căn chỉnh tự động đảm bảo rằng cuộn dây di chuyển luôn ở giữa trong quá trình tải và dỡ hàng.
7.6.nền tảng trượt ngang
Thiết kế bàn trượt ngang có mômen lật cao và hạn chế về mặt bên.Ý tưởng thiết kế này, kết hợp với thiết bị bàn trượt ngang tiêu chuẩn, có giới hạn mô-men xoắn động cao, đồng thời duy trì các đặc tính giảm chấn của màng dầu dẫn hướng.Nền tảng ngang bao gồm ván trượt, đầu nối, tấm đá granit tự nhiên, đế trượt ngang và nguồn dầu độc lập.
tám.Giới thiệu bộ điều khiển rung kỹ thuật số
Bộ điều khiển rung sử dụng hệ thống cấu trúc phân tán tiên tiến và bộ xử lý DSP thực hiện điều khiển vòng kín.PC độc lập với vòng điều khiển, đảm bảo thời gian thực và hiệu quả cao của hệ thống điều khiển, có thể phản ứng kịp thời và nhanh chóng với bất kỳ thay đổi nào của hệ thống kiểm tra, đồng thời đảm bảo tính ổn định và độ chính xác cao của điều khiển.Phần cứng sử dụng bộ xử lý DSP dấu phẩy động 32 bit với tần số chính lên tới 300 MHz, ADC / DAC với độ phân giải 24 bit, lọc kỹ thuật số dấu phẩy động có độ chính xác cao và công nghệ thiết kế mạch phần cứng có độ ồn thấp, bộ điều khiển ngẫu nhiên điều khiển dải động là hơn 90dB và tỷ lệ tín hiệu trên tạp âm là hơn 100dB.
7.1.Các tính năng của bộ điều khiển rung:
A. Hiệu suất và độ tin cậy cao
Điều khiển vòng kín được thực hiện bởi bộ xử lý DSP.PC độc lập với vòng điều khiển, đảm bảo thời gian thực và hiệu quả cao của hệ thống điều khiển, phản ứng kịp thời và nhanh chóng với bất kỳ thay đổi nào trong hệ thống thử nghiệm, đồng thời đảm bảo độ tin cậy và độ chính xác cao của điều khiển.Tất cả các kênh đầu vào đều có ADC độ phân giải 24 bit, thiết kế phần cứng có độ nhiễu thấp và các bộ lọc khử răng cưa kỹ thuật số và tương tự tích hợp, đảm bảo hiệu quả độ chính xác cao của phân tích.
b.Hoạt động đơn giản
Phần mềm ứng dụng dựa trên Windows rất dễ vận hành và có các chức năng phụ trợ phong phú.Thuật sĩ tự động mạnh mẽ của hệ thống và chức năng tự động tạo báo cáo kiểm tra giúp các nhiệm vụ kiểm tra lặp đi lặp lại và nhàm chán trở nên dễ dàng hơn.Các thông số kiểm tra rất phong phú và nghiêm ngặt, đồng thời giao diện USB2.0 giúp kết nối với máy tính chặt chẽ và hài hòa hơn.
C, các tính năng mạnh mẽ và tính linh hoạt
Bộ điều khiển rung Một nền tảng điều khiển rung mạnh mẽ có thể hoàn thành nhiều tác vụ phức tạp.Trên cùng một nền tảng phần cứng, cấu hình phần mềm ứng dụng khác nhau, có thể hoàn thành nhiều tác vụ phân tích khác nhau, đáp ứng các nhu cầu phân tích thử nghiệm khác nhau của bạn.Bộ điều khiển áp dụng thiết kế mô-đun, có thể định cấu hình phần cứng và phần mềm tương ứng theo các nhu cầu khác nhau của người dùng để đáp ứng các nhu cầu khác nhau của người dùng.
