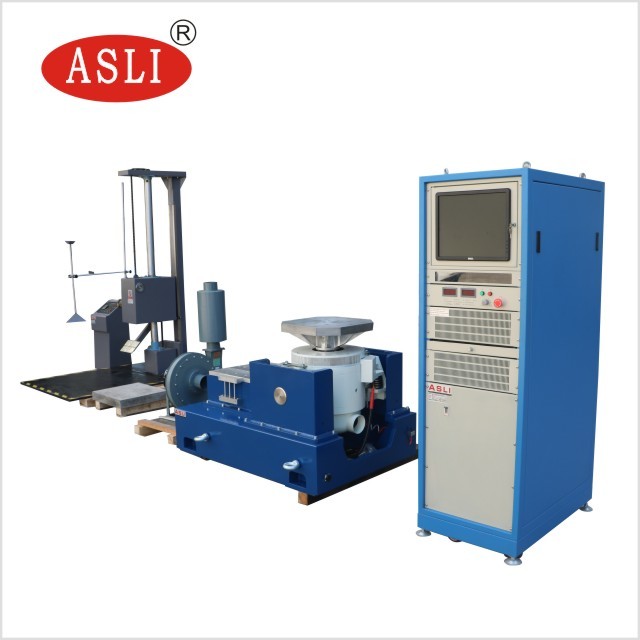

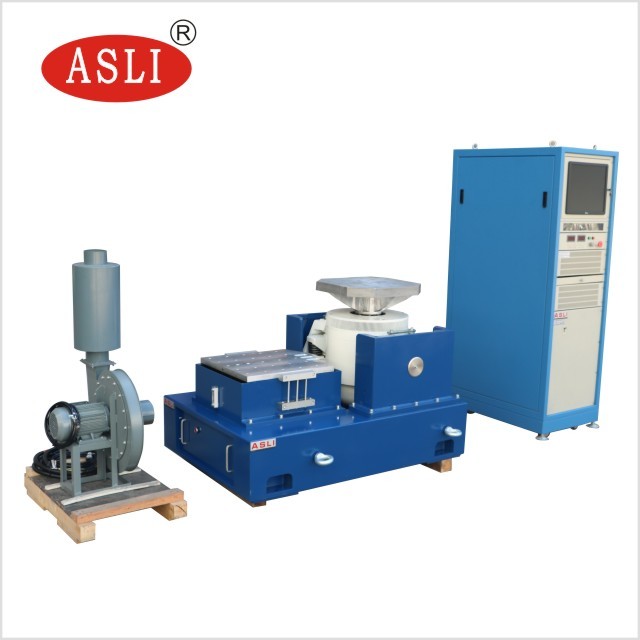

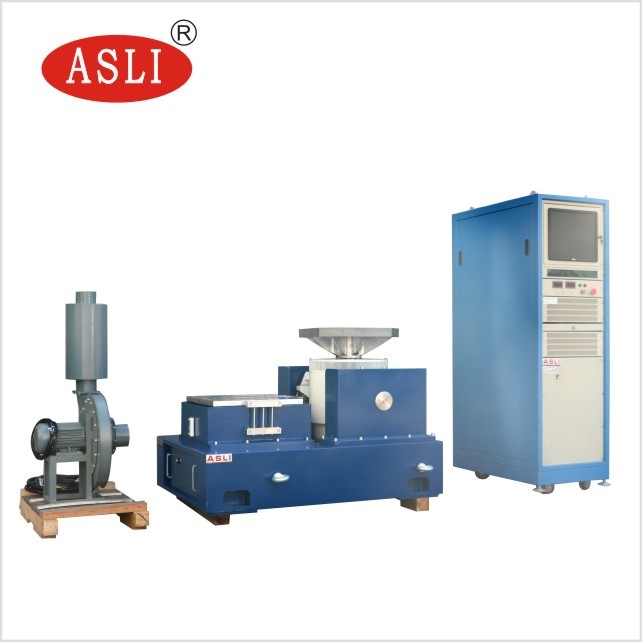

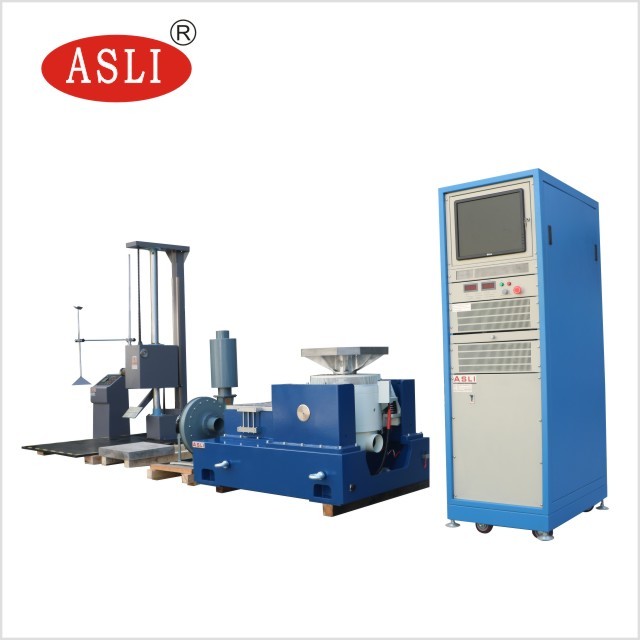

Giới thiệu sản phẩm bàn rung
Ứng dụng sản phẩm
Kiểm tra độ rung là việc thúc đẩy hoặc tác động vào một bộ phận hoặc thiết bị để xem nó phản ứng như thế nào trong môi trường thực.Thử nghiệm độ rung có nhiều ứng dụng, từ bảng mạch, máy bay, tàu thủy, tên lửa, tên lửa, ô tô, đồ gia dụng và các sản phẩm công nghiệp khác.
Công ty Van Code có thể cung cấp cho bạn toàn bộ chương trình sốc và thử nghiệm, đồng thời chứng minh chất lượng sản phẩm cho bạn theo các tiêu chuẩn quốc gia và quốc tế, chẳng hạn như GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC và ASTM.
3. Công thức lựa chọn máy và sơ đồ cấu tạo máy tạo rung
① Các điều kiện kiểm tra do công ty bạn cung cấp;
② Loại thử nghiệm: Quét hình sin;Ngẫu nhiên;
③ Dải tần số âm thanh: 2-4000Hz
④ Công thức: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Sơ đồ khối nguyên lý hệ thống
|
5.Mô tả cấu hình thiết bị
| dự án | Mô tả cấu hình | Số lượng |
| 1. | Thân bàn rung | |
| máy phát điện kích thích điện từ | 1 | |
| quạt làm mát (bao gồm cả bộ giảm thanh) | 1 | |
| Bệ mở rộng dọc VT0606 600mm * 600mm | 1 | |
| Bàn trượt màng dầu ngang HT0606 600mm * 600mm | 1 | |
| 2. | Bộ khuếch đại công suất chuyển đổi kỹ thuật số | |
| khuếch đại công suất | 1 | |
| Hệ thống bảo vệ servo | 1 | |
| cung cấp điện hiện trường | 1 | |
| 3. | Bộ điều khiển rung kỹ thuật số | |
| Máy chủ điều khiển máy rung kỹ thuật số | 1 | |
| Cảm biến gia tốc hệ thống | 1 | |
| điều khiển máy tính | 1 | |
| Kiểm soát đĩa cài đặt phần mềm | 1 | |
| 4. | Đính kèm ngẫu nhiên | |
| Mở rộng đường cáp và ống dẫn khí | 1 | |
| Hướng dẫn vận hành, báo cáo kiểm tra, chứng chỉ chuyên môn, hướng dẫn bảo trì, v.v. | 1 | |
| Các công cụ đặc biệt kèm theo | 1 | |
| Thanh áp suất rung / vật cố định thanh áp suất | 1 | |
| túi khí vô trùng | 4 |
VI.Các thông số kỹ thuật
| Thông số máy phát điện kích thích điện từ ES-3 | |
| lực sin tối đa | Đỉnh 300Kg.f |
| Lực ngẫu nhiên tối đa | 300Kg.f rms |
| Lực sốc tối đa | Đỉnh 600Kg.f |
| Dải tần số | 1～3500Hz |
| chuyển vị tối đa | 24mm trang |
| tốc độ tối đa | 1,6m/giây |
| gia tốc tối đa | 100G(980 m/s2) |
| tải tối đa | 100 kg |
| Tần số cách ly rung | 2,5 Hz |
| Đường kính của vòng tròn chuyển động | Ф 150 mm |
| Chất lượng vòng tròn động | 3kg |
| Vít mesa | 13×M8 |
| rò rỉ từ tính | ＜10 gauss |
| Kích thước bàn | 750mm 560mm 670mm (bàn dọc) |
| Trọng lượng bàn | Khoảng 560 kg |
| Bộ khuếch đại công suất chuyển mạch kỹ thuật số ES-3 | |
| Công suất ra | 4KVA |
| điện áp đầu ra: | 110V |
| đầu ra: | 30A |
| Kích thước nguồn | 720mm×545mm×1270mm |
| cân nặng | 230kg |
| Hệ thống bảo vệ servo | |
| chức năng: | Nhiệt độ, áp suất gió, dịch chuyển quá mức, quá điện áp, quá dòng, điện áp đầu vào thấp, lỗi bên ngoài, nguồn điện điều khiển, lỗi logic, thiếu hụt đầu vào, v.v. |
| Bộ điều khiển rung kỹ thuật số VCSusb-2 | |
| cấu hình phần cứng: |
2 kênh đầu vào và 1 kênh đầu ra Sin, ngẫu nhiên Tác động điển hình, Đào tạo cộng hưởng và Cư trú (mua) |
| điều khiển máy tính | Máy tính thương hiệu chính hãng, màn hình LCD (bao gồm bàn phím/chuột quang điện) |
| phần mềm | Hoạt động bằng tiếng Trung / tiếng Anh, có thể tiến hành phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích quét hình sin, v.v. Báo cáo kiểm tra WORD, hiển thị tín hiệu và dữ liệu, lưu trữ, cài đặt các thông số kiểm tra và chức năng phân tích. |
| hệ điều hành | Windows 10 |
| Cảm biến gia tốc, LAB24112 |
Dải tần số: 1- -12.000 Hz Độ nhạy: 50 mv/g Phạm vi nhiệt độ: -24-250oC |
| Bệ kéo dài VT 0606 theo chiều dọc | |
| chất lượng vật liệu | alufer |
| Kích thước trung bình | 600 mm × 600 mm |
| Vị trí lỗ cố định | Tay áo vít bằng thép không gỉ M8, chống mài mòn lâu dài |
| Tần suất sử dụng giới hạn trên |
Hình sin 1000 HZ ngẫu nhiên 2000HZ |
| cân nặng | 35kg |
| H T0606 Sàn trượt màng dầu ngang | |
| chất lượng vật liệu | alufer |
| Kích thước trung bình | 600mm×600mm |
| Vị trí lỗ cố định | Tay áo vít bằng thép không gỉ M8, chống mài mòn lâu dài |
| Tần suất sử dụng giới hạn trên |
Hình sin 800 HZ ngẫu nhiên 2000HZ |
| cân nặng | 35 |
| Quạt làm mát BL-300 (có loa khử) | |
| Công suất quạt: | 1,1 KW |
| Đánh giá thấp | 1404m3/h |
| yêu cầu về điện: | |
| nguồn | 3 pha 380V/50Hz, 15 KVA |
| điện trở nối đất | 4Ω |
Vii.Giới thiệu hiệu suất thiết bị:

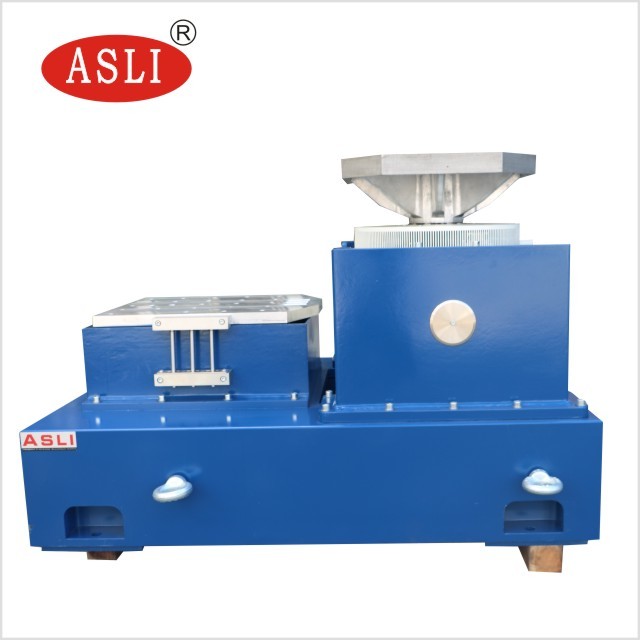

7.1, thân bàn rung VG 300-38
7.1.1.Cuộn dây di chuyển
Bàn rung được trang bị cuộn dây chuyển động đúc và gia công thủ công, hệ thống hỗ trợ tải khí nén quang điện và dẫn hướng trục ổ trục kép.Dẫn hướng vòng bi kép là một chức năng độc đáo giúp giảm chuyển động cắt ngang và quay dọc trục trong quá trình kiểm tra độ rung với độ bền vượt trội.
7.1.2.Cuộn dây kích thích
Cấu trúc đường dẫn từ kép, rò rỉ từ tính thấp và từ trường đồng đều
7.1.3.Bề mặt nền tảng
Sử dụng công nghệ xử lý photpho hóa và sơn ô tô tiên tiến, có tác dụng chống mài mòn và rỉ sét lâu dài.
7.1.4.Hệ thống Đài Loan lạnh lùng:
Quạt có độ ồn thấp được sử dụng để cải thiện cấu trúc cửa hút gió của bệ, cuộn dây kích thích sử dụng ống dẫn khí tổ ong, vòng từ ở giữa sử dụng ống dẫn khí song song hai lớp, v.v. Thiết kế ống dẫn khí mới được áp dụng để nâng cao hiệu quả làm mát.
7.2.Bộ khuếch đại công suất chuyển mạch kỹ thuật số SA
Bộ khuếch đại công suất chuyển mạch kỹ thuật số dòng SA với công nghệ MOSFET hoặc IGBT đáng tin cậy,
Một.Độ ổn định và độ tin cậy cao
b.Tuân thủ các yêu cầu tiêu chuẩn "CE" của EU
c.Sử dụng công nghệ điều chế độ rộng xung tần số hình sin với bộ khuếch đại công suất cao.
d.Sử dụng nguyên lý làm việc chuyển đổi nguồn điện, hiệu suất chuyển đổi cao.
đ.Công nghệ chia sẻ luồng tự động điện tử được sử dụng
f.Hiệu suất an toàn tốt.
7.3.Hệ thống bảo vệ servo
Các chức năng bảo vệ hoàn chỉnh, bao gồm quá điện áp, thiếu điện áp, thiếu pha, lỗi logic, mô-đun nguồn xuyên qua, quá nhiệt, đầu ra quá dòng, đầu ra quá điện áp, nguồn điện truyền động, thân máy dịch chuyển, nhiệt độ cơ thể, liên kết bên ngoài, v.v.
7.4.Nền tảng mở rộng theo chiều dọc
Nền tảng mở rộng thường được sử dụng làm nền tảng mẫu cài đặt lớn hơn, có thể là hình vuông hoặc hình tròn hoặc tùy chỉnh của người dùng.Để giảm các đặc tính động của nền tảng mở rộng, tất cả các nền tảng mở rộng phải được phân tích bằng mô hình hóa.
7.5.Hệ thống kết hợp tự động quang điện
Tự động điều chỉnh vị trí cuộn dây chuyển động để duy trì trạng thái cân bằng.Hệ thống căn chỉnh tự động đảm bảo rằng cuộn dây chuyển động luôn ở giữa trong quá trình tải và dỡ tải.
7.6.Sàn trượt ngang
Thiết kế bàn trượt ngang có mô men lật cao và giới hạn ngang.Ý tưởng thiết kế này, kết hợp với thiết bị bàn trượt ngang tiêu chuẩn, có giới hạn mô-men xoắn động cao, đồng thời duy trì các đặc tính giảm chấn của màng dầu dẫn hướng.Bệ ngang bao gồm ván trượt, đầu nối, tấm đá granite tự nhiên, đế trượt ngang và nguồn dầu độc lập.
tám.Giới thiệu bộ điều khiển rung kỹ thuật số
Bộ điều khiển rung áp dụng hệ thống cấu trúc phân tán tiên tiến và bộ xử lý DSP thực hiện điều khiển vòng kín.PC độc lập với vòng điều khiển, đảm bảo hệ thống điều khiển có hiệu suất cao và thời gian thực, có thể phản ứng kịp thời và nhanh chóng với mọi thay đổi của hệ thống kiểm tra, đồng thời đảm bảo tính ổn định và độ chính xác cao của điều khiển.Phần cứng sử dụng bộ xử lý DSP dấu phẩy động 32 bit với tần số chính lên đến 300 MHz, ADC / DAC với độ phân giải 24 bit, lọc kỹ thuật số dấu phẩy động có độ chính xác cao và công nghệ thiết kế mạch phần cứng có độ ồn thấp, bộ điều khiển điều khiển ngẫu nhiên dải động lớn hơn 90dB và tỷ lệ tín hiệu trên tạp âm lớn hơn 100dB.
7.1.Các tính năng của bộ điều khiển rung:
A. Hiệu suất và độ tin cậy cao
Điều khiển vòng kín được thực hiện bởi bộ xử lý DSP.PC độc lập với vòng điều khiển, đảm bảo hệ thống điều khiển có hiệu suất cao và thời gian thực, phản ứng kịp thời và nhanh chóng với mọi thay đổi trong hệ thống kiểm tra, đồng thời đảm bảo độ tin cậy và độ chính xác cao của điều khiển.Tất cả các kênh đầu vào đều có ADC độ phân giải 24 bit, thiết kế phần cứng có độ ồn thấp và các bộ lọc khử răng cưa tương tự và kỹ thuật số tích hợp, đảm bảo hiệu quả độ chính xác cao của phân tích.
b.Hoạt động đơn giản
Phần mềm ứng dụng trên nền Windows rất dễ vận hành và có nhiều chức năng phụ trợ phong phú.Chức năng tự động tạo báo cáo thử nghiệm và trình hướng dẫn tự động mạnh mẽ của hệ thống giúp các công việc kiểm tra lặp đi lặp lại và nhàm chán trở nên dễ dàng hơn.Các thông số kiểm tra rất phong phú và khắt khe, giao diện USB2.0 giúp kết nối với máy tính chặt chẽ và hài hòa hơn.
C, tính năng mạnh mẽ và linh hoạt
Bộ điều khiển rung Một nền tảng kiểm soát rung mạnh mẽ có thể hoàn thành nhiều tác vụ phức tạp.Trên cùng một nền tảng phần cứng, cấu hình phần mềm ứng dụng khác nhau, có thể hoàn thành nhiều nhiệm vụ phân tích khác nhau, đáp ứng các nhu cầu phân tích thử nghiệm khác nhau của bạn.Bộ điều khiển áp dụng thiết kế mô-đun, có thể cấu hình phần cứng và phần mềm tương ứng theo nhu cầu khác nhau của người dùng để đáp ứng các nhu cầu khác nhau của người dùng.
