Máy lắc điện động tần số cao dọc và ngang với tiêu chuẩn Jis D1601
Product Details
| đáp ứng tiêu chuẩn: | Jis D1601 | Nguồn gốc: | Quảng Đông, Trung Quốc |
|---|---|---|---|
| Quyền lực: | điện tử | Ứng dụng: | Phụ tùng ô tô |
| Rung: | Dọc và ngang | lực rung: | tùy chỉnh |
| Kích thước bảng: | tùy chỉnh | Tải tối đa: | 750kg |
| Làm nổi bật |
Máy lắc điện động 4000Hz,Máy lắc điện động 750kg,Máy rung điện động Jis D1601 |
||
Product Description

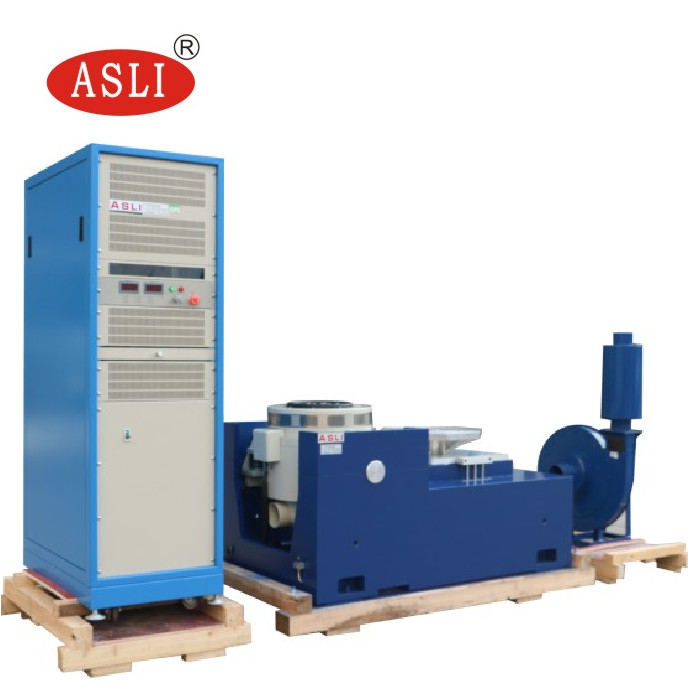

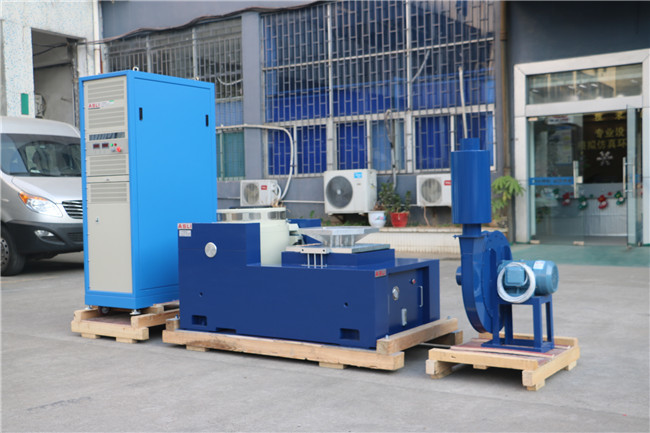

- Thiết kế máy rung điện động học làm mát bằng không khí
- Bộ điều khiển rung động và bộ khuếch đại công suất tích hợp trong một tủ tất cả trong một
- Đạt được 2400 Newton đỉnh lực đẩy sinus
- Khả năng thử nghiệm 3 trục X, Y, Z
| Lực kích thích sinus tối đa | 5000 kg.f đỉnh |
| Lực rung động ngẫu nhiên tối đa | 5000 Kg.f r.m.s. |
| Lực rung động cú sốc tối đa | 10000 kg.f đỉnh |
| Phạm vi tần số | DC ~ 4000 Hz |
| Động lượng tối đa | 75 mm p-p (từ đỉnh đến đỉnh) |
| Tốc độ tối đa | 1.8 m/s |
| Tốc độ gia tốc tối đa | 100 G (980 m/s2) |
| Tần số cộng hưởng đầu tiên | 3500 Hz |
| Trọng lượng tối đa | 750 kg |
| Chuẩn mực của cuộn dây di chuyển (chỉ có đường kính làm việc) | 450 mm |
| Chất lượng của cuộn dây di chuyển | 50 kg |
| Vít bàn | 13 x M8 |
| Sự rò rỉ luồng từ tính | < 10 gauss |
| Kích thước | 800 mm x 800 mm x 800 mm (máy thẳng đứng) |
| Trọng lượng | Khoảng 1500 kg |
| Chức năng | Nhiệt độ, áp suất không khí, dịch chuyển, quá điện áp, quá điện, đầu vào dưới điện áp, lỗi bên ngoài, nguồn điện điều khiển, logic và bảo vệ đầu vào không bằng nhau |
| Cấu hình phần cứng | Nhập 2 kênh, Nhập 1 kênh |
| Máy tính điều khiển | Máy tính công nghiệp với màn hình LCD (bao gồm bàn phím và chuột quang học) |
| Phần mềm | Giao diện hoạt động tiếng Trung/Tiếng Anh; phân tích miền thời gian và miền tần số; nguồn tín hiệu; phân tích tần số quét sinus; tạo báo cáo thử nghiệm WORD tự động; hiển thị tín hiệu và dữ liệu, lưu trữ,thiết lập tham số thử nghiệm, và các chức năng phân tích |
| Hệ điều hành | Windows 2000 / XP |
| Cảm biến gia tốc B&W | Phạm vi tần số: 1 ‰ 2000 Hz; độ nhạy: 50 mV/g; phạm vi nhiệt độ: -24 đến 250 °C |
| Nguồn điện | 3 pha, 380 V / 50 Hz |
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng di chuyển số p-p (mm) | Max. Load (kg) | Vòng di chuyển (kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢ 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Rung động xoang tần số cố định
- Động lực quét
- Động cơ ngẫu nhiên
- Sốc cổ điển
- Kiểm tra môi trường
- Kiểm tra sàng lọc căng thẳng
- Kiểm tra rung động
- Dễ dàng cài đặt có thể được thực hiện bởi người dùng
- Giao diện người dùng: Màn hình cảm ứng LCD cho chế độ địa phương và PC-Windows (thông qua Ethernet) cho chế độ từ xa
- Chế độ địa phương: khởi động nhanh thử nghiệm đã xác định trước; hàng chục thông số kỹ thuật thử nghiệm có thể được lưu trữ
- Chế độ từ xa: hoạt động toàn bộ hệ thống, bao gồm xác định thử nghiệm, lưu trữ các thông số kỹ thuật thử nghiệm, kiểm soát thử nghiệm, xem xét dữ liệu thử nghiệm và tài liệu
Hệ thống Shaker điện động tần số cao chủ yếu được sử dụng để thử nghiệm môi trường rung động và sốc sản phẩm, thử nghiệm sàng lọc căng thẳng môi trường và thử nghiệm độ tin cậy.Máy thử rung điện từ được thiết kế hoàn toàn phù hợp với các tiêu chuẩn thử nghiệm liên quan đến pin, mô phỏng các điều kiện rung động dưới các thông số được chỉ định.Pin hoặc bộ pin được cố định trên bảng rung và bị rung dọc theo ba hướng song song với nhau ở tần số được quy địnhPin không được rò rỉ, mất dung lượng, vỡ, bắt lửa hoặc nổ trong quá trình thử nghiệm.
Phạm vi ứng dụng của thử nghiệm rung động cực kỳ rộng, bao gồm bảng mạch, pin, máy bay, tàu, tên lửa, tên lửa, ô tô, thiết bị gia dụng và các sản phẩm công nghiệp khác.
Nếu bạn cần thêm thông tin về máy xoay điện động cao tần số dọc và ngang với tiêu chuẩn JIS D1601, vui lòng liên hệ với chúng tôi.
