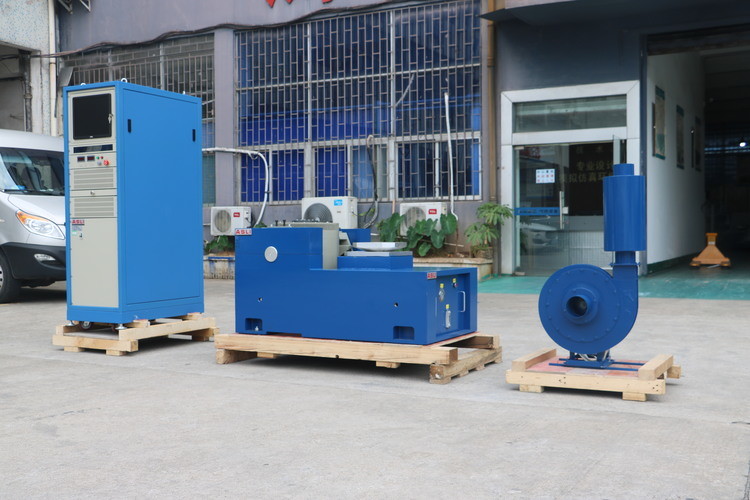

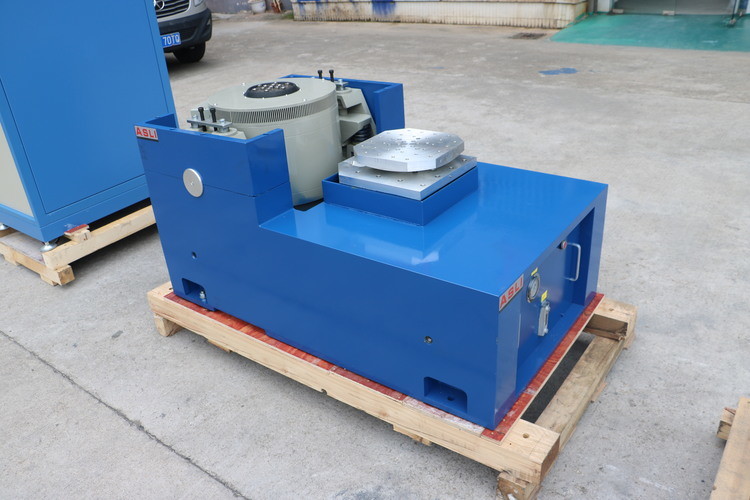

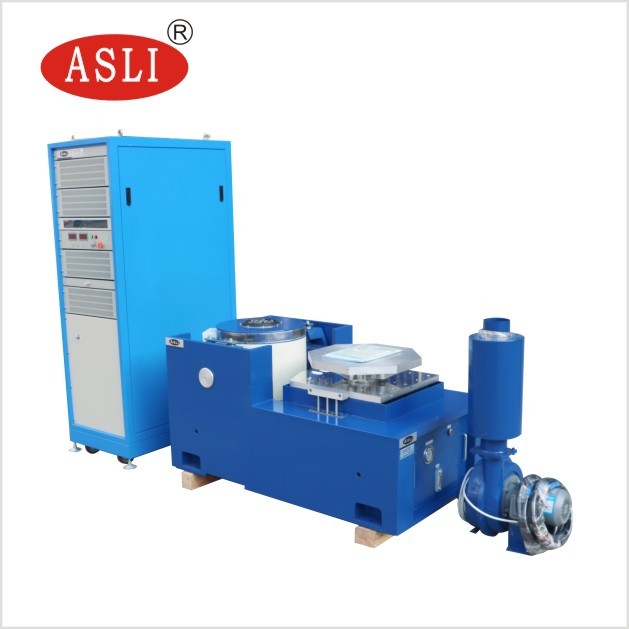

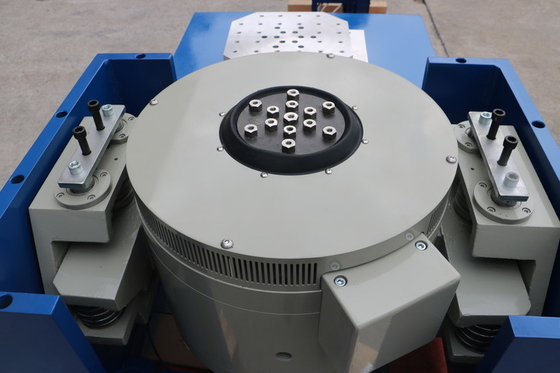

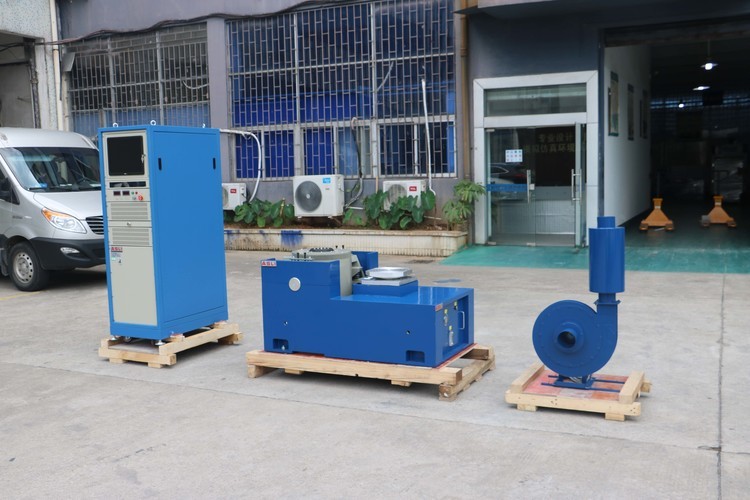

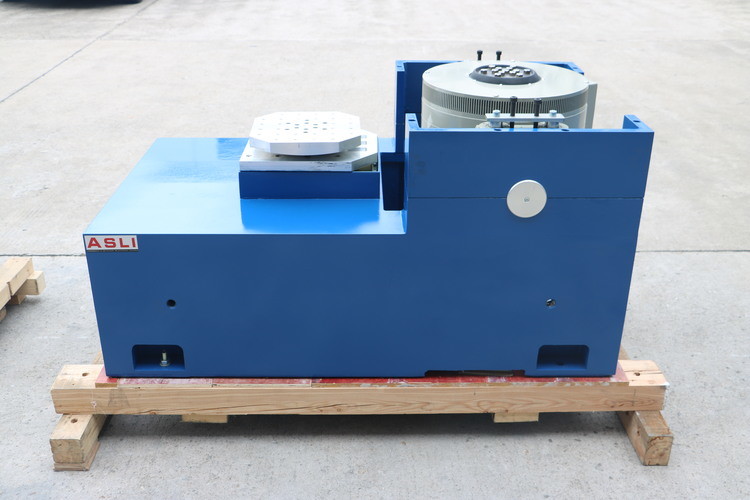

IEC 60068-2 Electrodynamic Vibrator Shaker Table cho thử nghiệm phụ tùng ô tô
Tiêu chuẩn thử nghiệm:
Phù hợp với JIS, UL, DIN, ISO, BS, MIL, IEC, ASTM và các tiêu chuẩn thử nghiệm liên quan khác.
hệ thống thử nghiệm rung điện từ mô phỏng môi trường rung trong điều kiện phòng thí nghiệm và kiểm tra sức mạnh va chạm cũng như độ tin cậy của các ứng dụng thử nghiệm rung khác nhau.Trong phòng thí nghiệm, với sự trợ giúp của hệ thống thử nghiệm rung động, mô phỏng tái tạo của tìm kiếm sinus, ngẫu nhiên, cộng hưởng và ở, cú sốc cổ điển và đường mô hình, vv có thể đạt được.Nó rất cần thiết để đảm bảo chất lượng sản phẩm, nghiên cứu và phát triển sản phẩm mới
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Các thông số kỹ thuật của bộ mở rộng dọc hệ thống Electrodynamic Shaker:
Đặc điểm:
1. Đặt theo cách: menu tiếng Trung và tiếng Anh, hoạt động máy tính, sử dụng các hệ thống giám sát và kiểm soát chuyên biệt, dữ liệu của toàn bộ quy trình có thể được trao và đầu ra.
2.Chức năng hiển thị: đường cong thử nghiệm hiển thị động, đa Dan, trên số lượng dữ liệu.
3.Máy ghi hình đường cong:ghi lại dữ liệu thử nghiệm trong thời gian thực, dữ liệu thử nghiệm tự động, kết quả thử nghiệm có thể được lưu trữ, in.
Bất kỳ nghi ngờ hoặc nhu cầu nào vềIEC 60068-2 Electrodynamic Vibrator Shaker Table cho thử nghiệm phụ tùng ô tôXin vui lòng liên lạc với tôi.
