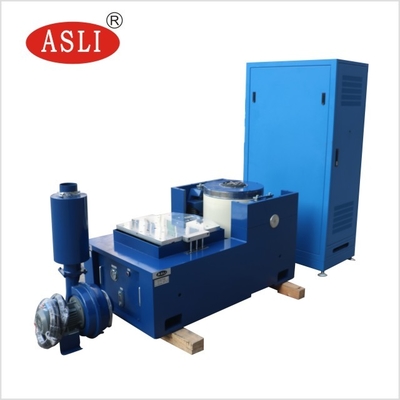

Bàn lắc máy rung điện động lực lớn 3 trục để kiểm tra độ rung hình sin
Product Details
| lực sin: | 60000n | Tốc độ: | 1,8m/s |
|---|---|---|---|
| Sự dịch chuyển: | 51mm | Tính thường xuyên: | 3 ~ 3500HZ |
| Đang tải: | 250kg | Tăng tốc: | 100g |
| phần ứng: | 230mm | Hướng rung: | 3 trục |
| Ứng dụng: | Không gian vũ trụ | Chức năng: | Sin & ngẫu nhiên |
| Làm nổi bật |
Bàn lắc MIL-STD,Bàn lắc tốc độ 1,8m/s |
||
Product Description
Bàn máy rung điện động lực lực lớn 3 trục được thiết kế để thử nghiệm rung động xoang và có khả năng đáp ứng các tiêu chuẩn thử nghiệm sau: MIL-STD, DIN, ISO, ASTM, IEC, ISTA,NASA, GB, GJB, JIS, BS, và những người khác.
Máy thử rung tần số cao / Hệ thống xoắn thẳng đứng, được thiết kế cho các tiêu chuẩn thử nghiệm IEC, ISTA và MIL-STD,áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch hai từ tính, tự tạo vòng tròn hoạt động xương, hỗ trợ trên không, vòng bi cuộn và hướng dẫn tuyến tính, và trunnion cách ly.Các thử nghiệm rung động hình xoang ba trục và Z và các thử nghiệm rung động ngẫu nhiên băng thông rộng, cũng như các thử nghiệm phổ xung và phản ứng sốc cổ điển (nửa sinus).
Nó được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, thiết bị gia dụng và các lĩnh vực khác.
| Mô hình hệ thống | ES-60 |
|---|---|
| Phạm vi tần số (Hz) | 3 ~ 3500 |
| Sức mạnh định lượng Sinus (N) | 60000 |
| Năng lượng định số Tỷ lệ ngẫu nhiên (N) | 60000 |
| Sức mạnh định số Chấn động (N) | 120000 |
| Tốc độ gia tốc tối đa sinus (m/s2) | 1000 |
| Tốc độ gia tốc tối đa Random (m/s2 rms) | 1000 |
| Tốc độ gia tốc tối đa ∙ Sốc (m/s2) | 2000 |
| Tốc độ tối đa (m/s) | 1.8 |
| Tốc độ tối đa Động lực (m/s) | 1.8 |
| Độ di chuyển tối đa / Di chuyển (mm p-p) | 51 |
| Mật lượng cuộn dây di chuyển (kg) | 60 |
| Kích thước của cuộn dây di chuyển | Chiều kính 40 mm |
| Kích thước bảng dọc | Tùy chỉnh chọn theo yêu cầu thử nghiệm |
| Kích thước bảng ngang | Tùy chỉnh chọn theo yêu cầu thử nghiệm |
| Trọng lượng tối đa (kg) | 800 |
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (kg) | Vòng di chuyển (kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Một bộ xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Lối xích cuộn, thẳng và định hướng độ cứng cơ thể composite nhập khẩu, với khả năng tải lệch tâm.
- Trunnion nền tảng cách ly dành riêng cho việc sử dụng hormone, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến hệ thống di chuyển xung quanh đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của bong bóng nhỏ mang theo làm tăng khả năng mang bàn rung và cải thiện hiệu suất tần số thấp.
Nếu bạn cần thêm thông tin về 3 trục lực lượng lớn điện động cơ máy rung bàn cho Sinusoidal Vibration Test, xin vui lòng không ngần ngại gửi yêu cầu của bạn.
