Kiểm tra rung động giúp ích như thế nào?
Kiểm tra rung động được thực hiện bằng cách sao chép các điều kiện (dưới môi trường thử nghiệm) mà một sản phẩm, máy hoặc cấu trúc có thể trải qua hoặc nhìn thấy trong suốt cuộc đời của nó,bao gồm các điều kiện trong quá trình vận chuyển và hoạt độngDo đó, kiểm tra rung động ngăn chặn các vấn đề về hiệu suất và thất bại tiềm năng ngay cả trước khi chúng bắt đầu hoặc xảy ra.
Ngoài ra, trong các ngành công nghiệp sản xuất chuyên sâu như dầu khí, sản xuất điện, kim loại và khai thác mỏ, v.v.thất bại hoặc thời gian ngừng hoạt động của bất kỳ máy móc hoặc thiết bị dẫn đến mất hiệu quả & chi phí sản xuất cao hơn và môi trường làm việc không an toàn quáDo đó, các ngành công nghiệp này cần kiểm tra rung liên tục và thường xuyên.
5 ~ 2000hz Hệ thống rung động điện động lực học tần số cho thiết bị điện Thử nghiệm trong phòng thí nghiệm
Tải xuống tài liệu để lưu trữ -- nhấp vào đây ----→Thiết bị thử rung động ES-10.pdf
Đối với DO-160 máy điện công nghiệp điện động lực học loại Vibration Tester Vui lòng chuẩn bị cho dưới đây và gửi yêu cầu của bạn, chúng tôi sẽ giúp bạnrecommend mô hình phù hợp
Mô tả mẫu vật
Khối lượng thử nghiệm mẫu
Kích thước mẫu
Mô hình thử nghiệm nếu có sẵn
Tốc độ gia tốc tối đa của thử nghiệm
X,Y,Z hướng thử hoặc chỉ hướng thử Z
Thông số kỹ thuật mô hình được hiển thị
| Thông số kỹ thuật hệ thống | |||
| Mô hình hệ thống: | ES-10 | ||
| Phạm vi tần số: | 3~3500 | ||
| Sức mạnh định giá | Xích N | 10000 | |
| N ngẫu nhiên | 20000 | ||
| Sốc N | 20000 | ||
| Tối đa Acc. | sinus (m/s2) | 1000 | |
| Xử lý ngẫu nhiên (m/s2 rms) | 1000 | ||
| Động lực ((m/s2) | 2000 | ||
| Tối đa Vel. | sinus (m/s2) | 1.8 | |
| Động lực ((m/s2) | 1.8 | ||
| Tốc độ tối đa. | Chuyến đi tối đa mm (p-p) |
51 | |
| Vòng di chuyển | 12kg | ||
| Kích thước của cuộn dây di chuyển | Đường kính 240mm | ||
| Trọng lượng tối đa: | 270kg | ||
Các lựa chọn khác cho máy rung rung có sẵn
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ví dụ rung động cho thử nghiệm ngẫu nhiên
5 ~ 2000hz Hệ thống xoay rung điện động lực học tần số Đặc điểm:
1. Xương xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải đặc.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, tăng khả năng của bảng rung, cải thiện hiệu suất tần số thấp.
Các thông số kỹ thuật của bảng rung ngang (kiểm tra trục X, Y)

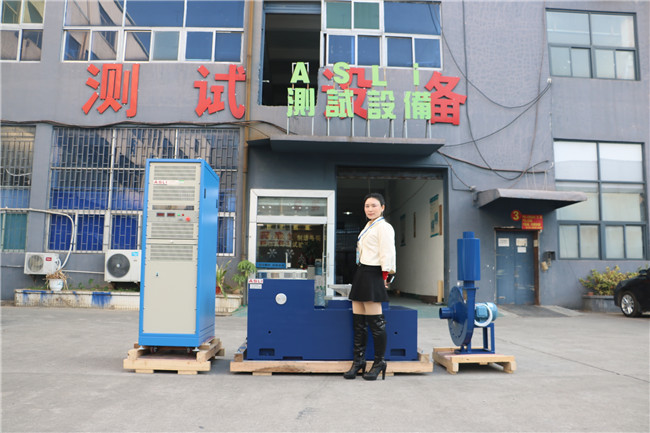

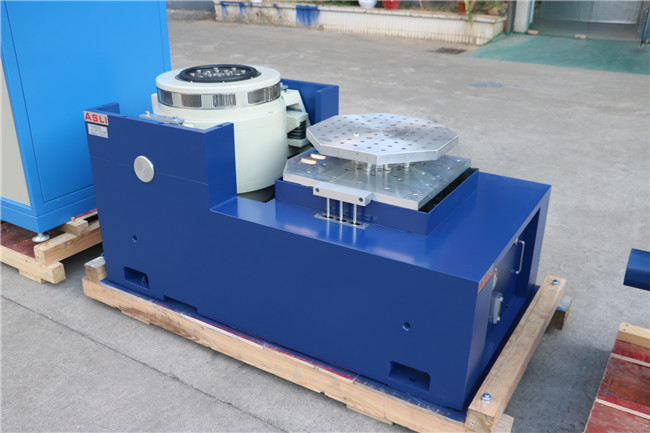

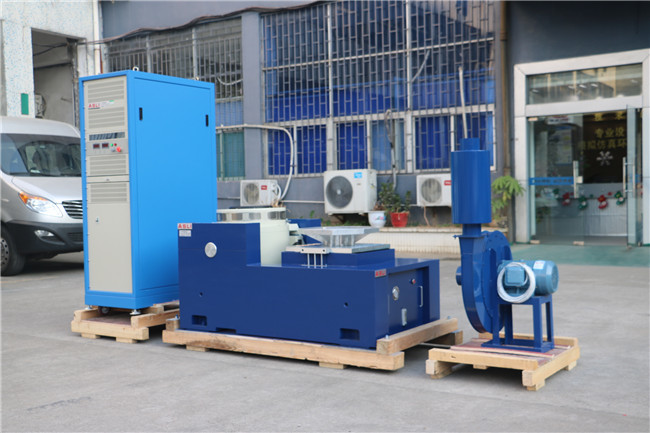

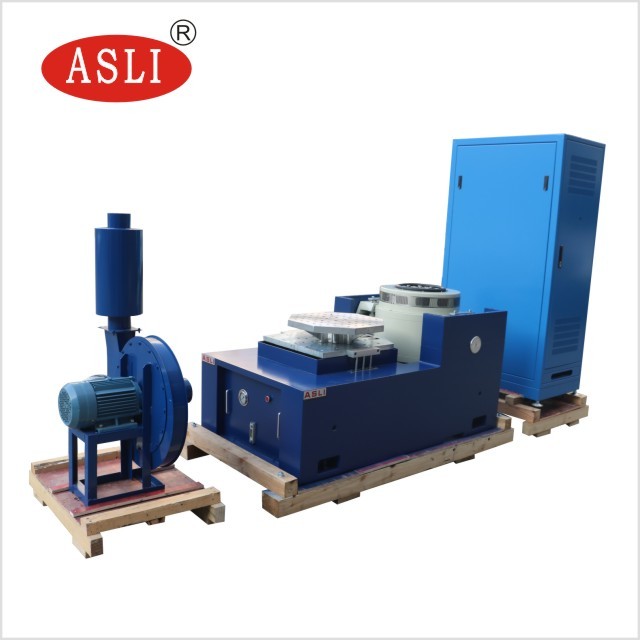

Hình ảnh để tham khảo:

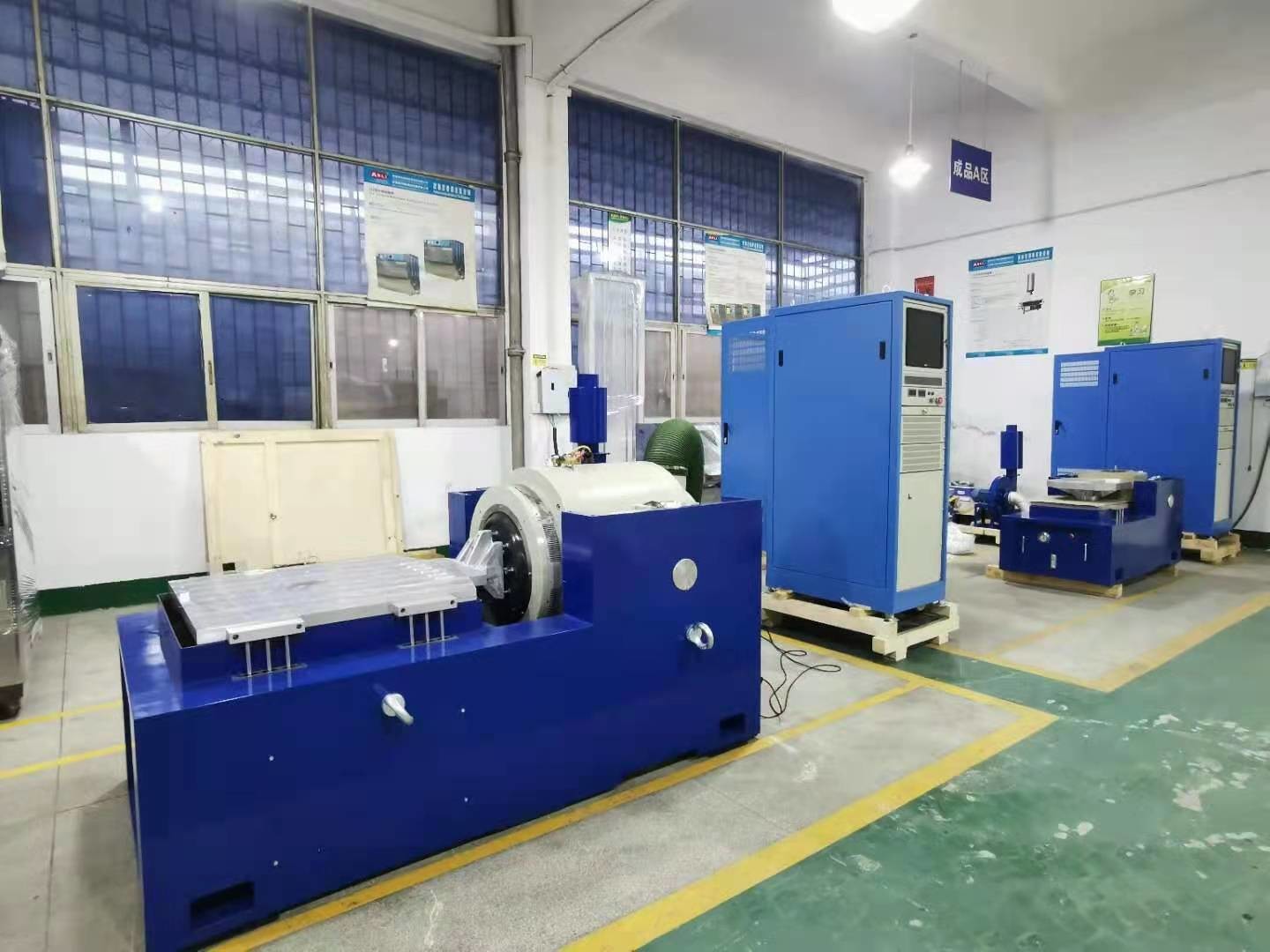

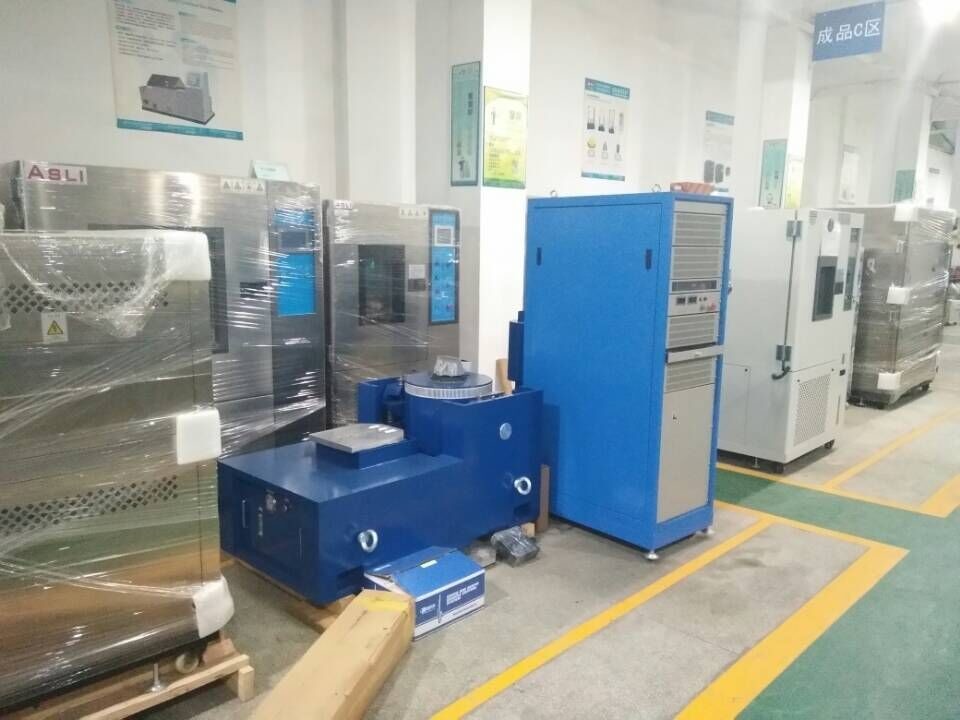

Thêm tham khảo:
Chi tiết bao bì:
Nếu bạn có bất kỳ nghi ngờ hoặc nhu cầu về 5 ~ 2000hz tần số hệ thống rung điện động học cho thiết bị điện thử nghiệm phòng thí nghiệm, Welcome để liên hệ với chúng tôi!
