Hệ thống kiểm tra máy rung tần số cao loại điện động lực cao tần

Brand Name: ASLI
Model Number: ES-6
Place of Origin: Trung Quốc
Certification: CE, ISO, SGS
Minimum Order Quantity: 1 bộ
Price: negotiable
Supply Ability: 100 bộ mỗi quý
Delivery Time: 30~40 ngày
Payment Terms: T/T, L/C, Công Đoàn Phương Tây
Standard Packaging: trường hợp bằng gỗ mạnh mẽ

Product Details


lực rung: 6000N hướng rung: 3 trục
di chuyển trọng lượng cuộn dây: 6,5kg Sự dịch chuyển: 25mm
Tối đa. Gia tốc: 100G Ứng dụng: Thành phần nhỏ
kiểu: Loại điện động lực học Dải tần số: 5~2000Hz
Làm nổi bật

Hệ thống lắc rung điện động của SGS

,

Hệ thống lắc rung điện động 6000N

,

Hệ thống lắc rung 5hz

Product Description

Hệ thống thử nghiệm máy rung tần số cao loại điện động học tần số cao

Hệ thống thử rung thủy lực tần số cao, hiệu suất cao được thiết kế cho các ứng dụng thử nghiệm dọc, ngang, đa trục, xoay và âm thanh.,Máy mở rộng đầu, nguồn điện thủy lực, vòng bi, khớp nối và bảng rung xoắn cung cấp kết quả đáng tin cậy, lặp lại trên các hồ sơ thử nghiệm đòi hỏi.

Các hệ thống này cũng có sẵn cho các yêu cầu kiểm tra bên thứ ba và thử nghiệm rung điện từ.

Tải xuống tài liệu để lưu trữ hệ thống kiểm tra rung động cơ học ES-10.pdf

Các thông số kỹ thuật
Mô hìnhLực sinus định số (N)Lực ngẫu nhiên (N)Phạm vi tần số (Hz)Tốc độ gia tốc (m/s2)Tốc độ định số (m/s)Năng lượng thay thế (p-p) mmMax. Load (Kg)Vòng di chuyển (Kg)Kích thước của cuộn dây di chuyển (mm)
ES-3300030003 ¢350010001.6251003.5Φ150
ES-3a300030003 ¢35004001.6401209Φ230
ES-6600060003 ¢350010001.6251806.5Φ230
ES-6a600060003 ¢350010001.65125012Φ230
ES-1010000100003 ¢ 300010001.85127014Φ240
ES-2020000200003 ¢ 300010001.85130030Φ320
ES-3030000300003 ¢ 280010001.85145040Φ450
ES-4040000400003 ¢ 280010001.85150050Φ450
ES-5050000500003 ¢270010001.85175050Φ450
High frequency electrodynamics vibration shaker testing system overview
Các đặc điểm chính
  1. Hệ thống treo chắc chắn và hướng dẫn chuyển động tuyến tính mang lại sức chịu đựng mạnh mẽ, chức năng hướng dẫn tuyệt vời và ổn định cao.
  2. Túi khí trung tâm tải với độ cứng tĩnh cao và độ cứng động thấp cung cấp sức chịu đựng mạnh mẽ và hiệu suất hoàn hảo đối với biến động biên.
  3. Chuyển mạch điện hiệu suất cao lớp D với dòng điện đỉnh 3-sigma đảm bảo tiêu thụ điện năng thấp và biến dạng hài hòa tối thiểu.
  4. Tự chẩn đoán nhanh chóng với khóa an toàn cho độ tin cậy an toàn cao.
  5. Thiết bị cách ly cú sốc túi khí cho nền tảng rung động loại bỏ sự cần thiết của một nền tảng bổ sung,đảm bảo tái tạo hoàn hảo sóng rung và giảm độ truyền rung.
  6. Các nền tảng mở rộng theo chiều ngang và dọc có sẵn cho các ứng dụng khác nhau.
  7. Hoạt động điều khiển đơn giản.
Các thông số kỹ thuật của máy mở rộng ngang
Mô hìnhKích thước băng ghế (mm)Phạm vi tần số (Hz)Trọng lượng của các bộ phận di chuyển (kg)
LT0303300×300×22
300×300×26
300×300×30
5 ¢ 1000
51500
5 ¢ 2000
6.6
7.8
9.0
LT0404400×400×22
400×400×26
400×400×30
5 ¢ 1000
5 ¢1400
5 ¢ 2000
11.2
13.2
16.0
LT0505500×500×25
500×500×30
500×500×35
5 ¢ 1000
51500
5 ¢ 2000
19.3
23.1
27.0
LT0606600 × 600 × 25
600 × 600 × 30
600×600×40
5 ¢ 1000
5 ¢1200
5 ¢ 2000
27.5
33.0
45

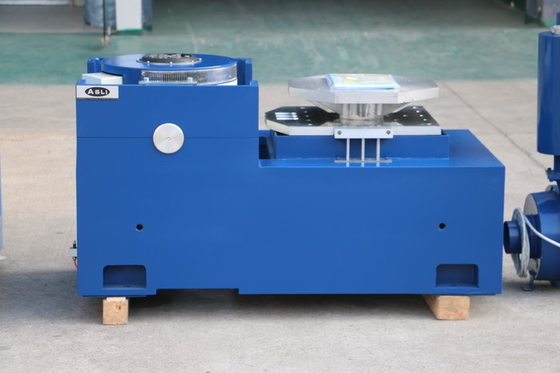

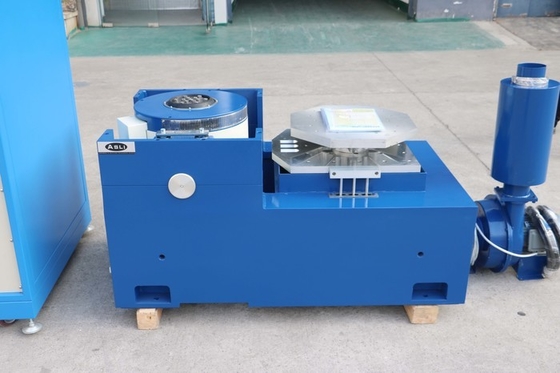

Horizontal expander vibration shaker testing system detail viewHorizontal expander vibration shaker testing system side viewHorizontal expander vibration shaker testing system close-upHorizontal expander vibration shaker testing system application view
Nguyên tắc hoạt động của máy rung động

Nguyên tắc hoạt động của thiết bị kích thích rung động điện từ tương tự như loa, trong đó một dây dẫn điện được di chuyển bởi tác động của lực điện từ trong một trường từ.Lực tăng tốc của bộ phận chuyển động được tạo ra bởi sự cân bằng giữa dòng điện và luồng từ tínhDo đó, bằng cách điều khiển dòng điện, người ta có thể điều khiển máy phát rung.

Mức tăng tốc tối đa của bộ kích thích rung điện từ được xác định bởi dòng điện tối đa và tải.Di chuyển của bộ phận di chuyển bị hạn chế để tăng tốc không đạt mức caoTần số cộng hưởng của phần tử chuyển động được đặt cao hơn giới hạn trên của phạm vi tần số.

Hiệu suất của máy tạo rung có thể được phản ánh bằng một biểu đồ hiển thị tốc độ tối đa dưới tần số khác nhau.hạn chế dịch chuyển có thể được thể hiện bằng đường thẳng với độ nghiêng 6 dB/octave.

Nếu bạn cần thêm thông tin về Hệ thống thử nghiệm máy rung tần số cao điện động học kiểu tần số cao, xin vui lòng không ngần ngại gửi yêu cầu của bạn.

Product Highlights

Hệ thống kiểm tra máy lắc điện động lực tần số cao mang lại độ rung 3 trục, gia tốc 100g, lực 6000N, dải tần 5-2000Hz và độ dịch chuyển 25 mm cho các bộ phận nhỏ. Có hệ thống treo chắc chắn, cách ly túi khí, hiệu suất năng lượng hạng D và tự chẩn đoán nhanh. Bộ mở rộng tùy chỉnh có sẵn.
