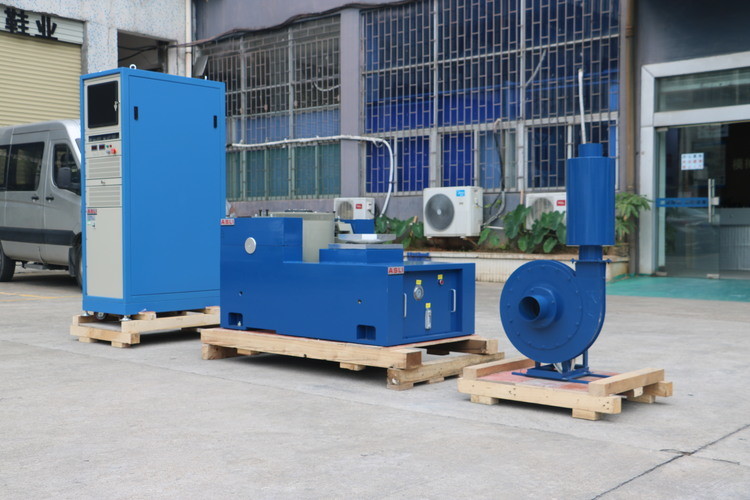

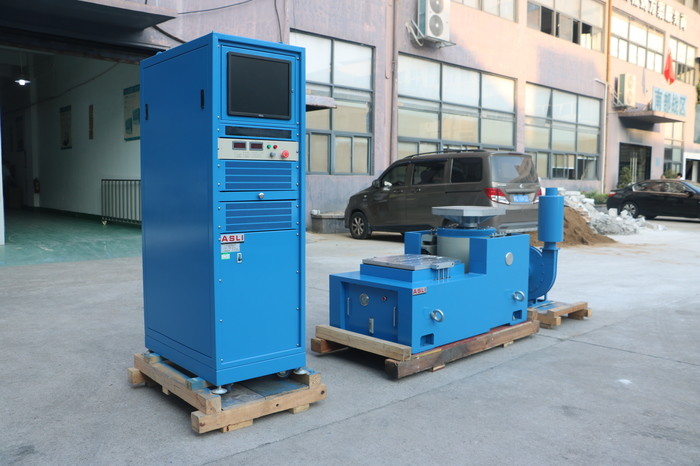

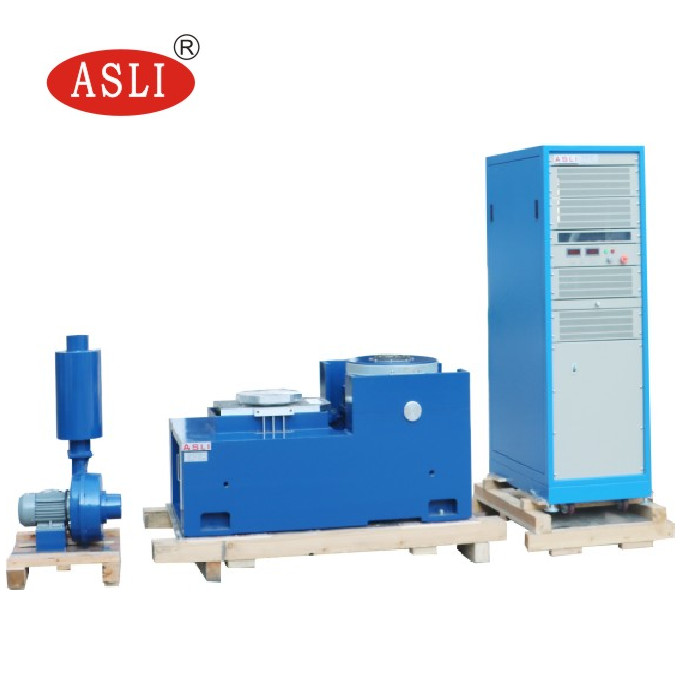

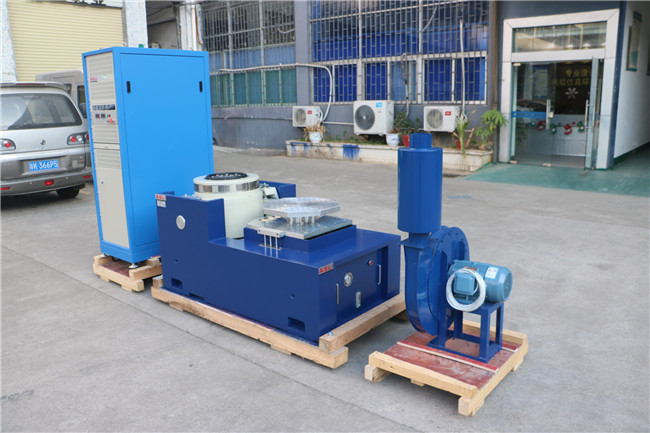

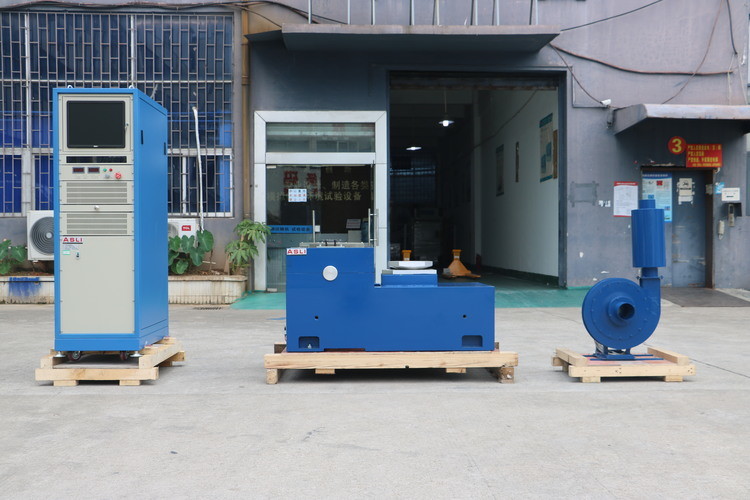

Nhà sản xuất hàng đầu Hệ thống kiểm tra khả năng chống rung điện động tần số cao với gia tốc 100g
Product Details
| lực sin: | 30000N | tiêu chuẩn kiểm tra: | Tiêu chuẩn IEC 60068 |
|---|---|---|---|
| Tốc độ: | 2.0m/s | Sự dịch chuyển: | 100mm |
| Tính thường xuyên: | 3 ~ 3500HZ | đang tải: | 500kg |
| tăng tốc: | 100G | Ứng dụng: | ắc quy, phụ tùng ô tô |
| Làm nổi bật |
Hệ thống kiểm tra độ rung điện động,Hệ thống kiểm tra độ rung 2.0m/s,Thiết bị kiểm tra bảng rung IEC60068 |
||
Product Description
Bảng rung điện từ được sử dụng rộng rãi trong quốc phòng, hàng không, hàng không vũ trụ, truyền thông, điện tử, ô tô, thiết bị gia dụng và các ngành công nghiệp khác.Loại thiết bị này được sử dụng để phát hiện lỗi sớm, mô phỏng điều kiện làm việc thực tế và tiến hành thử nghiệm sức mạnh cấu trúc.
Hệ thống hỗ trợ sóng sinus, FM, quét, có thể lập trình, nhân tần số, logarithm, tăng tốc tối đa, điều chế kích thước và kiểm soát thời gian.Nó có chức năng đầy đủ điều khiển máy tính và đơn giản tăng tốc cố định / hoạt động biên độ cố địnhThiết bị đã trải qua thử nghiệm hoạt động không bị hỏng liên tục trong 3 tháng, chứng minh hiệu suất ổn định và chất lượng đáng tin cậy.
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Lực sinus (đỉnh) | 30 kN |
|---|---|
| Sức mạnh cú sốc (đỉnh) | 60 kN |
| Phạm vi tần số | 5 ¢2.800 Hz |
| Di chuyển (tiếp tục) | 100 mm |
| Tốc độ tối đa | 1.8 m/s |
| Tăng tốc | 100 G |
| Chiều kính giáp | 445 mm |
| Tần số cộng hưởng thứ nhất | 2,400 Hz |
| Khoảnh khắc lập dị cho phép | > 500 N·m |
| Trọng lượng giáp | 40 kg |
| Kích thước vít HE/ST | M10 (metric) |
| Tần số cô lập rung động trục | < 3 Hz |
| Tối đa. | 500 kg |
| Sự rò rỉ luồng từ tính | ≤ 1 mT |
| Kích thước (L × W × H, không đóng gói) | 1,330 × 860 × 1,250 mm |
| Trọng lượng (không gói) | 2500 kg |
| Cài đặt | Khảm cao su (cần cọc neo) |
| Khả năng phát ra tăng cường | 30 kVA |
|---|---|
| SNR | > 65 dB |
| Điện áp đầu ra | 120 Vrms |
| Hiệu suất khuếch đại | >90% |
| Kích thước (L × W × H, không đóng gói) | 800 × 900 × 2,100 mm |
| Trọng lượng (không gói) | 500 kg |
| Khối lượng không khí | 0.46 m3/s |
|---|---|
| Sức mạnh | 7.5 kW |
| Độ kính ống dẫn không khí | 200 mm |
| Áp suất không khí | 8.8 kPa |
| Cài đặt | Có thể kết nối với trần nhà (lên đến hai độ uốn 90 °), chạy tối đa 20' |
| Kích thước | 600 × 600 mm |
|---|---|
| Độ dày | 45 mm |
| Giới hạn tần số | 2,000 Hz |
| Khối lượng hiệu quả | 54 kg |
Lưu ý: Ống chứa phim dầu áp suất cao được sử dụng để đồng nhất tốt hơn.
| Máy điều khiển rung động | Máy điều khiển rung động với sinus, ngẫu nhiên, cú sốc và tự hiệu chuẩn |
|---|---|
| Đồng hồ tăng tốc | 100 mV/g, phạm vi: 50g, tần số làm việc: 1 ¢ 10 kHz, trọng lượng: 11 gram, với cáp tiếng ồn thấp 10 ft |
| Phòng môi trường | Được hỗ trợ |
|---|---|
| Thiết bị di động | Có thể tùy chỉnh |
| Bảng cách nhiệt | Có thể tùy chỉnh |
| Thiết bị | Có thể tùy chỉnh |
| Phạm vi nhiệt độ | 0°40°C |
|---|---|
| Phạm vi độ ẩm | 0 ≈ 90%, không ngưng tụ |
| Yêu cầu về năng lượng | 380V / 3ph / 50Hz, 40kVA |
| Áp suất không khí nén | 0.6 MPa |
- Một bộ xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- 2 mạch từ tính, rò rỉ lưu lượng từ tính thấp, cấu trúc nhỏ gọn và thiết kế hợp lý.
- Rocker Rod vòng bi lăn thẳng và định hướng độ cứng cơ thể tổng hợp nhập khẩu, với khả năng tải lệch tâm.
- Trunnion nền tảng cách ly dành riêng cho việc sử dụng hormone, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của bong bóng nhỏ mang theo làm tăng khả năng mang bàn rung và cải thiện hiệu suất tần số thấp.
Kiểm tra rung động và dữ liệu giúp hiểu rõ hơn về sức khỏe, hiệu quả và năng suất của máy, cũng như ước tính và lịch trình hoạt động.Bằng cách biên soạn và so sánh dữ liệu của bất kỳ thời gian sử dụng và căng thẳng của máy trong một khoảng thời gian ngắn, kiểm tra rung động giúp cung cấp thông tin chi tiết về tình trạng hoạt động và tình trạng của máy móc, cấu trúc và thậm chí cả sản phẩm.
Nếu bạn cần thêm thông tin về các nhà sản xuất hàng đầu hệ thống thử nghiệm điện động lực cao tần số điện động kháng với 100g gia tốc, xin vui lòng không ngần ngại gửi yêu cầu của bạn.
