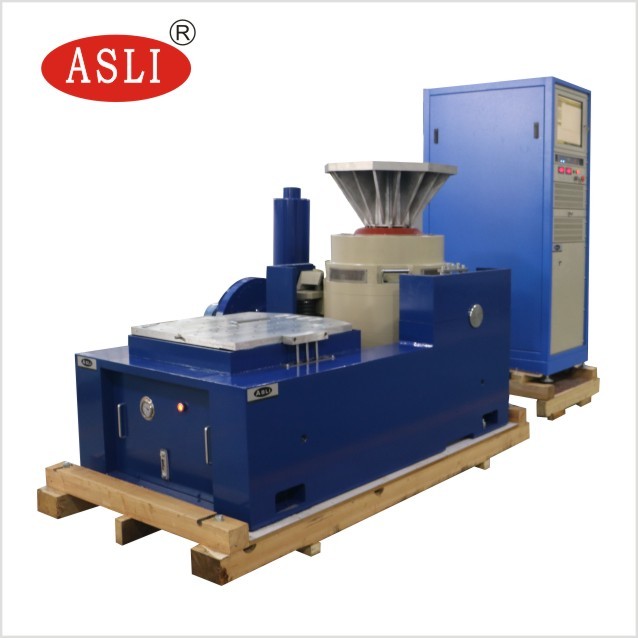

Thiết bị kiểm tra độ rung dọc Máy lắc rung điện động Đáp ứng JESD 22-B103B dành cho linh kiện
Ứng dụng mô tả:
Thiết bị kiểm tra độ rung dọc Máy lắc rung điện động Đáp ứng JESD 22-B103B dành cho linh kiệnđược sử dụng cho môi trường giáo dục, nghiên cứu và phòng thí nghiệm.MỘTkết hợp cấu trúc mạch từ kép, vòng tròn hoạt động khung xương tự tạo, Hỗ trợ trên không và vòng bi lăn và dẫn hướng tuyến tính, công nghệ hiện đại tiên tiến cách ly trục và công nghệ đặc biệt, có thể được hoàn thành trong thử nghiệm rung hình sin ba trục X, Y, Z và băng thông rộng Các thử nghiệm rung ngẫu nhiên, được hoàn thành bằng thử nghiệm xung và phổ phản ứng sốc cổ điển (nửa sin, hình thang, răng cưa).Những sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
| Model: ES-3 | |
|---|---|
| Lực đẩy hình sin | 300kgf |
| Lực đẩy ngẫu nhiên | 300kgf |
| Lực đẩy tác động | 600kgf |
| Dải tần số | 2 ~ 2500Hz |
| Tiếp tục dịch chuyển | 25mm |
| Tác động của sự dịch chuyển | 25mm |
| Tốc độ tối đa | 1,8m/giây |
| Gia tốc tối đa | 981m/s2 |
| Đường kính cuộn dây di chuyển | Φ150mm |
| Cho phép khoảnh khắc lập dị | >196N.m |
| Tải điểm kết nối | 6 xu |
| Khối lượng tương đương của bộ phận chuyển động | 3kg |
| Kích thước vít mặt bàn (tiêu chuẩn) | M8 |
| Bảng bố trí vít (đường kính, chu vi) | 8 trên Φ100mm, 8 trên Φ,200mm. |
| Tần số cách ly trục | <3Hz |
| Tải tối đa | 120Kg |
| Rò rỉ từ thông | <1mT |
| Kích thước (không có bao bì)(L×W×H) | 730mm×550mm×650mm |
| Bàn rung Trọng lượng | 450kg |
Thiết bị kiểm tra độ rung dọc Máy lắc rung điện động Đáp ứng JESD 22-B103B dành cho linh kiệnĐặc trưng:

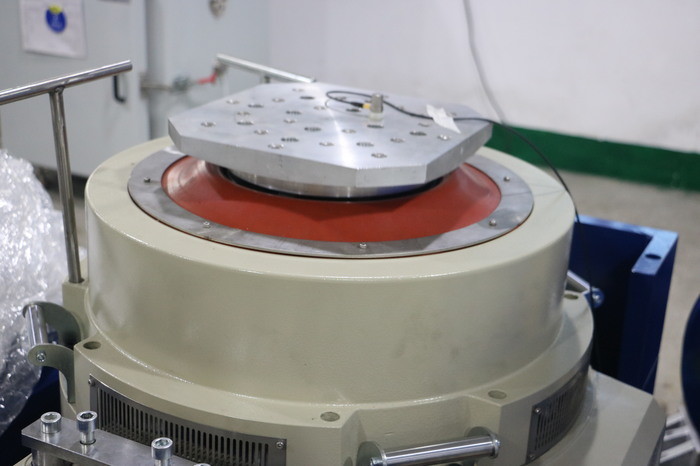

1. Bộ xương vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod thẳng và định hướng độ cứng thân composite định hướng nhập khẩu, khả năng chịu tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, lắp đặt di động tiện lợi.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo vòng tròn năng động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của quả bóng nhỏ mang, nâng cao khả năng chịu lực của bàn rung, cải thiện hiệu suất tần số thấp.
Thành phần củaThiết bị kiểm tra độ rung dọc Máy lắc rung điện động Đáp ứng JESD 22-B103B dành cho linh kiện

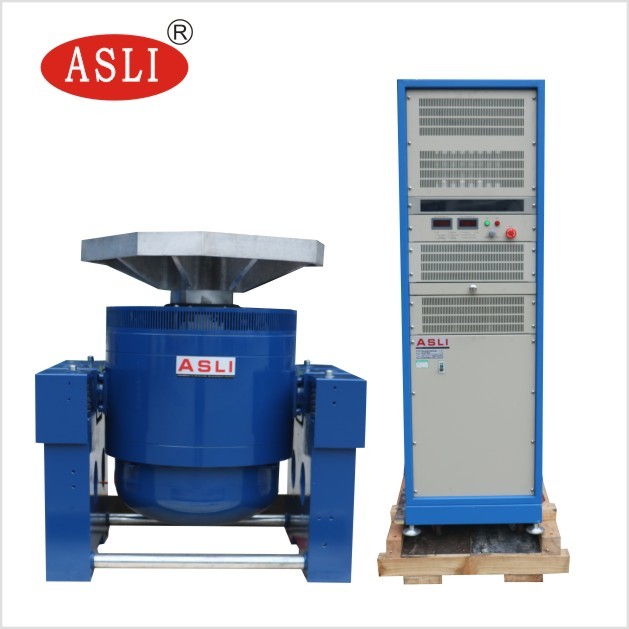

Bàn thử độ rung, bộ khuếch đại công suất, quạt làm mát, bàn trượt, thiết bị giãn nở dọc

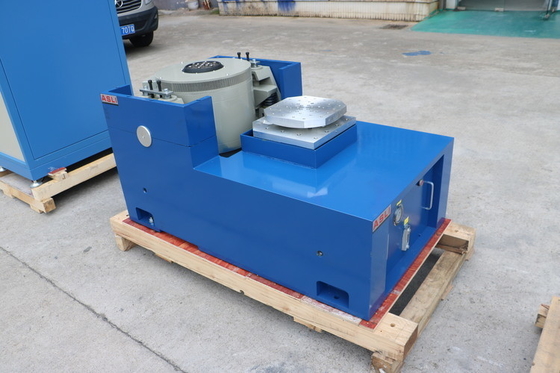

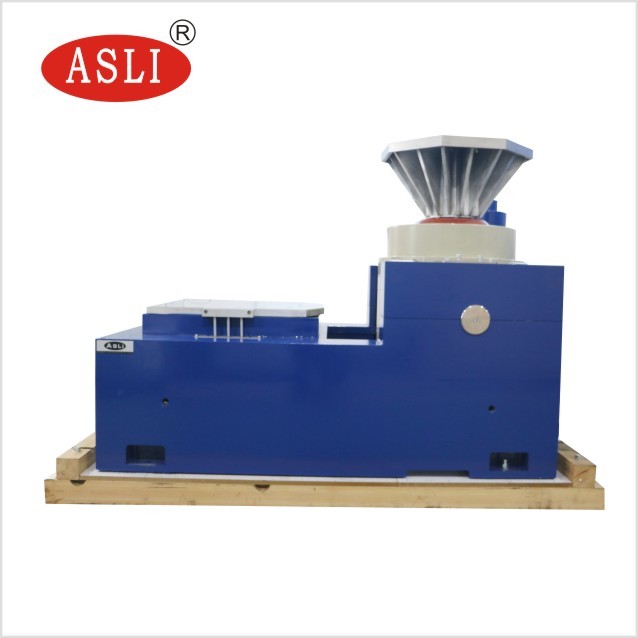

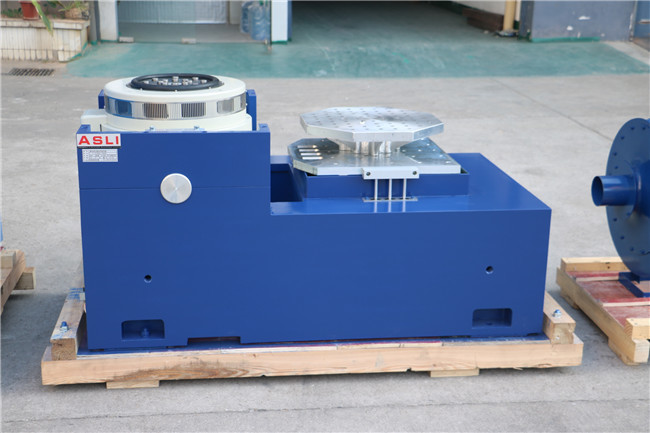

Tính năng chân đế ngang:
Trong băng ghế tải nhỏ để nhận ra khả năng tăng tốc và tần số làm việc cao hơn, nhằm cải thiện khả năng tải và hiệu suất của toàn bộ băng ghế máy.
Ghế ngang và ghế rung là loại tích hợp, có cấu trúc hoàn hảo, thuận tiện cho việc lắp đặt và điều chỉnh.
Đường áp tĩnh, hình chữ V, có khả năng chịu nghiêng và chịu tải trọng lệch.
Bơm dầu tích hợp, cấu trúc tốt và vận hành dễ dàng.
Tính năng của băng ghế mở rộng theo chiều dọc:
Bàn kẹp mở rộng theo chiều dọc VT và các kẹp được chỉ định, được tính toán chính xác, thiết kế tinh xảo, nhằm đảm bảo khách hàng có được hiệu suất tốt nhất theo yêu cầu hoàn hảo
