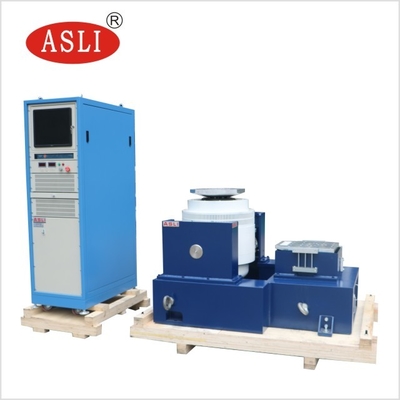

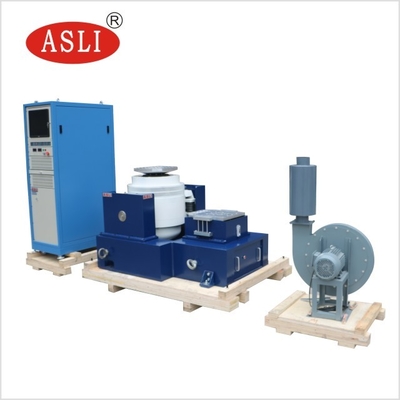

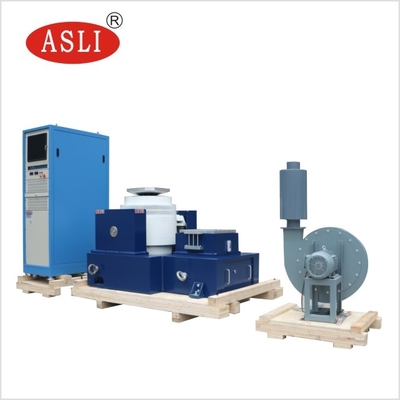

Thiết bị thí nghiệm rung ngang cho pin lithium máy bay RTCA DO-227 UN68.3
Máy lắc rung điện từ dọc và ngang tần số cao cho chất bán dẫn được sử dụng để đánh giá tần số cộng hưởng của thiết kế sản phẩm và gói hàng, đồng thời mô phỏng rung động ngẫu nhiên xảy ra trong môi trường phân phối hoặc sử dụng.Máy sử dụng đơn giản, có thể thực hiện nhiều loại thử nghiệm độ rung phù hợp với các thông số kỹ thuật của chính phủ, ngành và doanh nghiệp.
1. Cấu trúc kết hợp giữa buồng thử nghiệm và hệ thống lạnh có thiết kế nhỏ gọn và duyên dáng;bảng điều khiển độc lập
2. Thuận tiện cho việc vận hành;bộ máy nén lạnh chính hãng và các phụ kiện chính được nhập khẩu từ nước ngoài
3. Bộ điều khiển màn hình cảm ứng màu LCD nhập khẩu có khả năng điều khiển ô tô các chương trình độ ẩm nhiệt độ;
4. Với giao diện Viễn thông R232.Để đáp ứng nhu cầu riêng của khách hàng, người dùng có thể chọn từ các mẫu bàn thử nghiệm độ rung khác nhau để đảm bảo rằng ngoài khả năng làm mát tốt
5. Hệ thống làm kín nhiệt và không khí, băng ghế rung này cũng sẽ có tác dụng vượt trội của rung động cơ học
thiết bị kiểm tra độ tin cậy, độ rung sốc
Thiết bị thí nghiệm rung ngang cho pin lithium máy bay RTCA DO-227 UN68.3Các thông số kỹ thuật:
| Người mẫu | THV-408(A~F) |
| Kích thước bên trong | W600×H850×D800(mm) |
| Kích thước bên ngoài | W850×H1950×D2100(mm) |
| Phạm vi nhiệt độ | Nhiệt độ thấp:(A:25°C; B:0°C; C:-20°C ; D: -40°C; E: -60°C; F: -70°C) Nhiệt độ cao: 100oC(150oC) |
| Phạm vi độ ẩm | 20%~98%RH(10%-98% RH / 5%-98% RH là điều kiện tùy chọn đặc biệt, cần Máy hút ẩm) |
|
Độ chính xác phân tích / Phân bổ nhiệt độ và độ ẩm |
0,1oC;0,1% RH/±2,0oC;±3,0% RH |
|
Kiểm soát độ chính xác nhiệt độ và độ ẩm |
±0,5oC;±2,5% RH |
|
Nhiệt độ Tang giam Tốc độ |
Nhiệt độ tăng lên khoảng0,1~3,0°C/phút / nhiệt độ giảm khoảng.0,1 ~ 1,5oC/phút; (Tốc độ rơi tối thiểu 1,5°C/phút là điều kiện tùy chọn đặc biệt) |
|
Nội bộ và Vật liệu bên ngoài |
Chất liệu của hộp bên trong là thép không gỉ SUS 304#, hộp bên ngoài là thép không gỉ hoặc XEM thép cán nguội có phủ sơn. |
| Vật liệu cách nhiệt | Chịu được nhiệt độ cao, mật độ cao, clo formate, vật liệu cách nhiệt xốp ethyl acetum |
| Hệ thống làm mát | Làm mát bằng gió hoặc làm mát bằng nước/máy nén một đoạn (-40°C, máy nén hai đoạn -70°C) |
| Thiết bị bảo vệ |
Công tắc không cầu chì, công tắc bảo vệ quá tải cho máy nén, chất làm mát điện áp cao và thấp công tắc bảo vệ, công tắc bảo vệ quá ẩm và quá nhiệt, cầu chì, hệ thống cảnh báo lỗi, bảo vệ cảnh báo lưu trữ ngắn nước |
| Phụ kiện tùy chọn | Cửa bên trong có lỗ vận hành (Tùy chọn), Máy ghi âm (tùy chọn), Máy lọc nước, Máy hút ẩm |
|
Rung Thiết bị kiểm tra |
Chọn băng thử rung phù hợp theo điều kiện thử nghiệm của khách hàng, các thông số kỹ thuật vui lòng học môn Điện động lực học |
| Quyền lực | AC380V 3 cụm 5 dòng, 50/60HZ |
| Tên | Đóng gói Bàn rung / Máy kiểm tra bàn rung cho phụ tùng ô tô | ||||||||
| Người mẫu | Lực sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (pp) mm | Tối đa.Đang tải (Kg) | cuộn dây chuyển động (Kg) | Kích thước của cuộn dây di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
