Thiết bị thử rung động ES-10.pdf

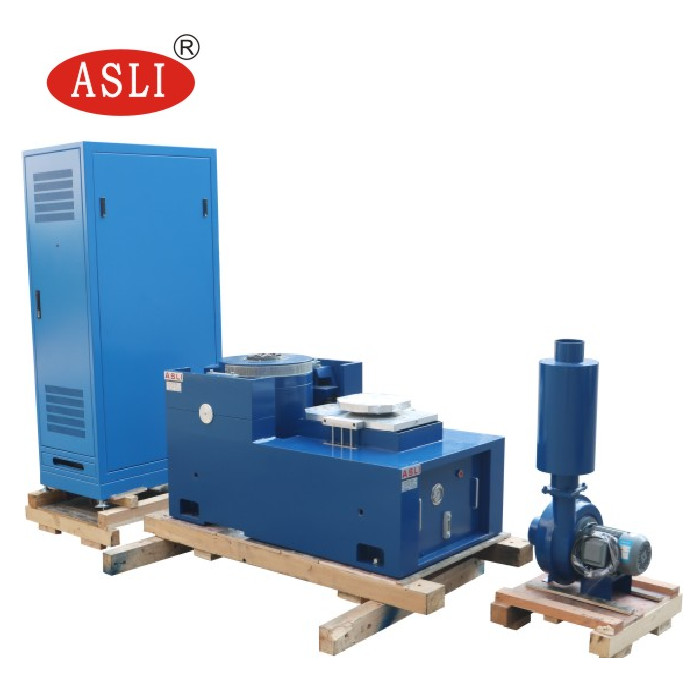

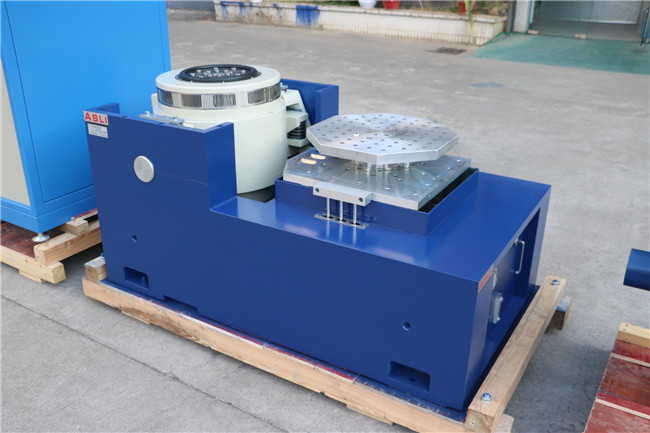

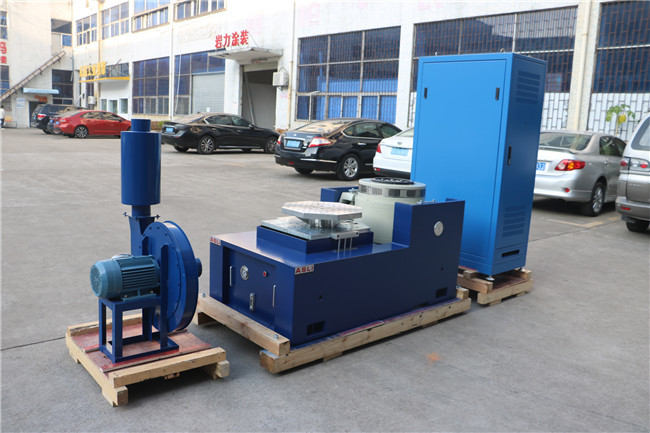

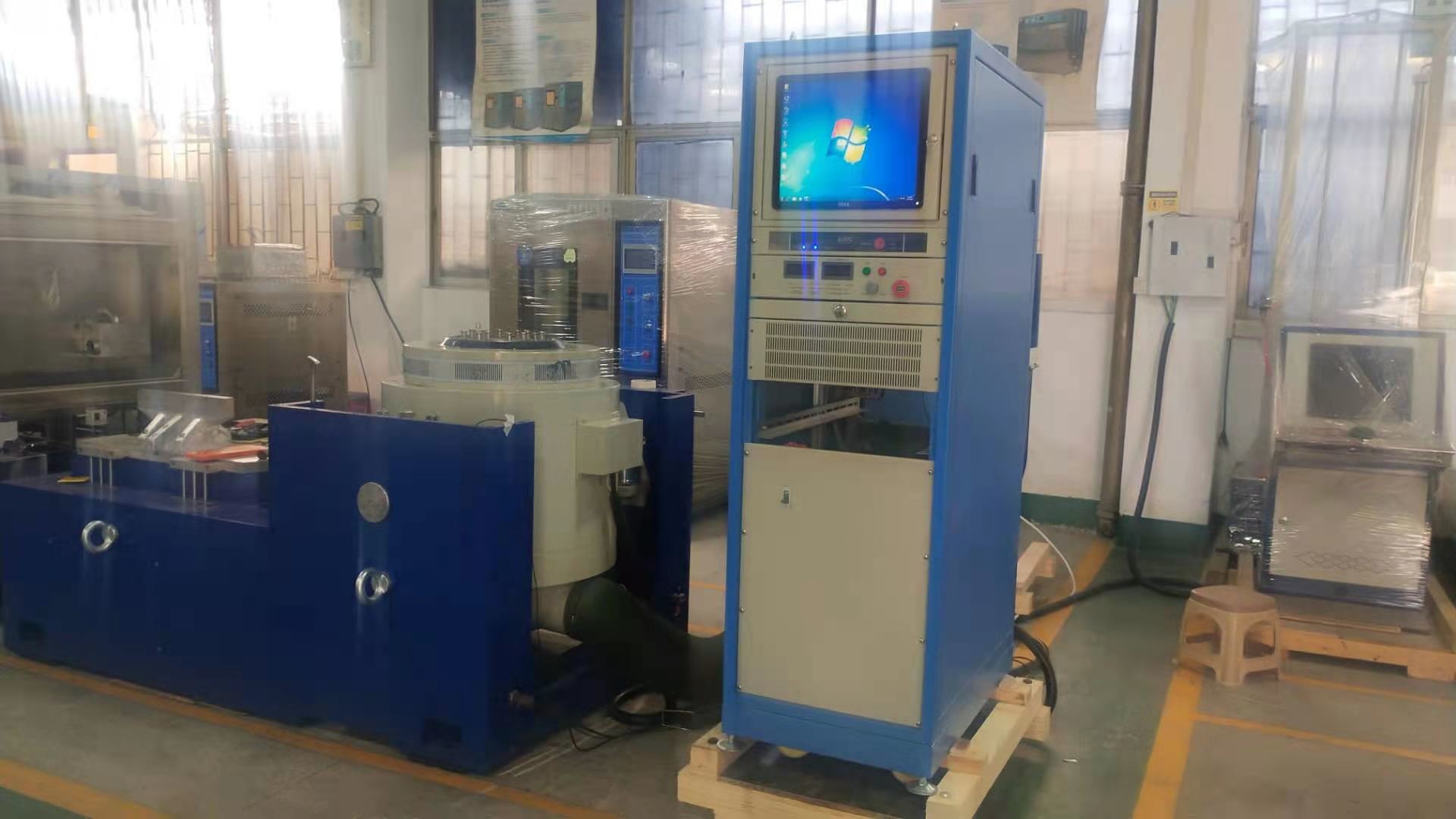

Máy rung điện động học tiêu chuẩn rung động IEC

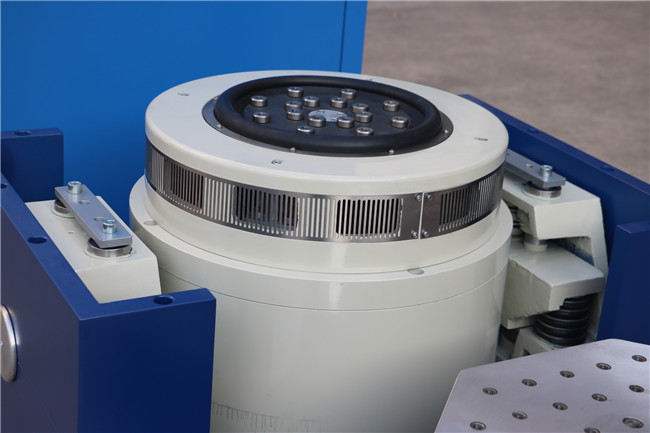

Nguyên tắc hoạt động của máy rung động
Nguyên tắc hoạt động của các kích thích rung điện từ tương tự như một loa, trong đó điệndẫn được di chuyển bởi tác động của lực điện từ trong từ trường.bộ phận chuyển động được tạo ra bởi sự cân bằng giữa dòng điện và luồng từ.điều khiển dòng điện, người ta có thể điều khiển máy phát rung.
Mức tăng tốc tối đa của thiết bị kích thích rung điện từ được xác định bởi mức tăng tốc tối đaTại tần số thấp, di chuyển của bộ phận chuyển động được hạn chế như vậy mà cácTần số cộng hưởng của các yếu tố chuyển động được đặt cao hơnhơn giới hạn trên của phạm vi tần số.
Hiệu suất của máy phát rung có thể được phản ánh bởi biểu đồ hiển thị tối đaBằng cách sử dụng biểu đồ log-log, việc hạn chế dịch chuyểncó thể được thể hiện bằng đường thẳng với độ nghiêng 6 dB/octave.
Các thông số kỹ thuật:
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Đặc điểm:
1Hệ thống treo chắc chắn và hướng dẫn chuyển động tuyến tính, sức chịu đựng mạnh mẽ, chức năng hướng dẫn tốt, ổn định cao.
2. túi khí trung tâm tải với độ cứng tĩnh cao và độ cứng động thấp, sức chịu đựng mạnh mẽ, hiệu suất hoàn hảo đối với biến động kích thước.
3. Khả năng chuyển mạch điện lớp D hiệu quả cao, dòng điện đỉnh 3-sigma, tiêu thụ điện thấp và biến dạng hài hòa tối thiểu.
4. Tự chẩn đoán nhanh chóng với khóa an toàn, độ tin cậy an toàn cao.
5. thiết bị cách ly cú sốc túi khí cho nền tảng rung mà không cần thêm nền tảng, tái tạo hoàn hảo của sóng rung và giảm độ truyền rung.
6Các nền tảng mở rộng ngang và dọc cho các ứng dụng khác nhau.
7Hoạt động đơn giản.

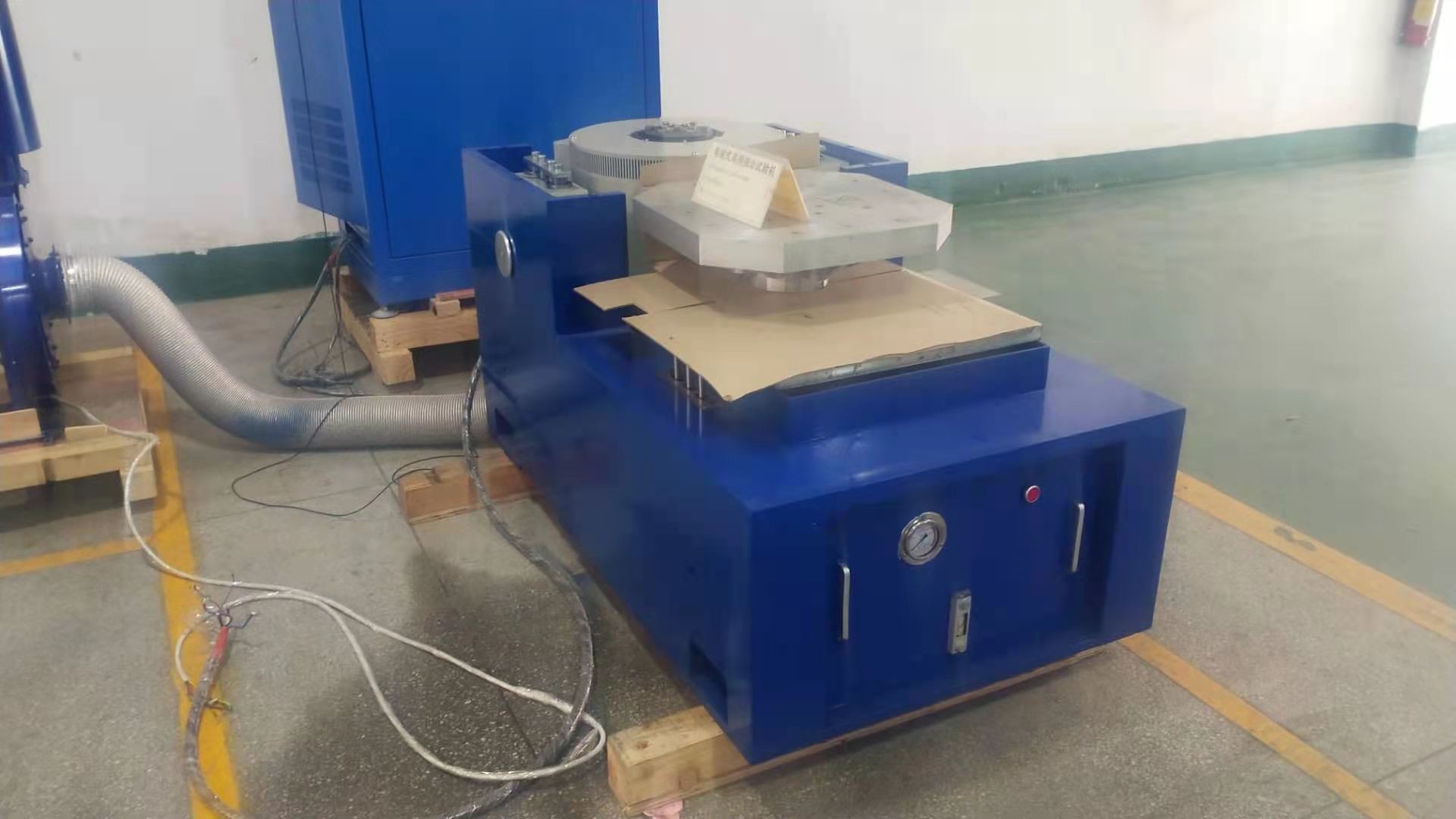

Các thông số kỹ thuật của bộ mở rộng ngang:
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của các bộ phận di chuyển (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
Nếu bạn có bất kỳ nghi ngờ hoặc nhu cầu về IEC Vibration tiêu chuẩn điện động rung Shaker, xin vui lòng không ngần ngại gửi yêu cầu của bạn.
