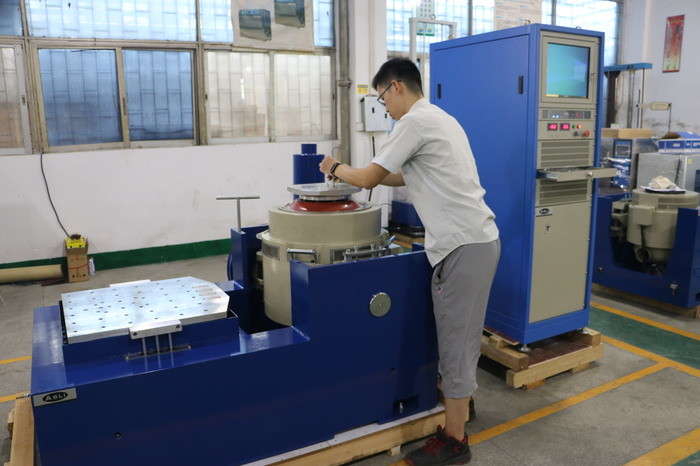

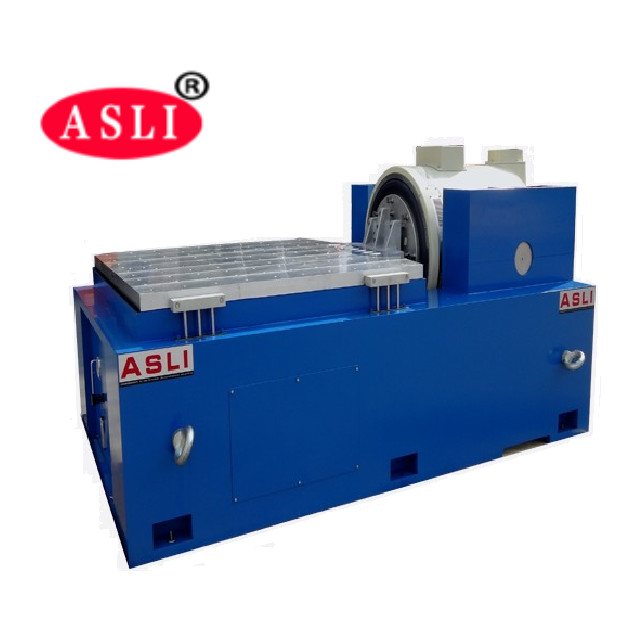

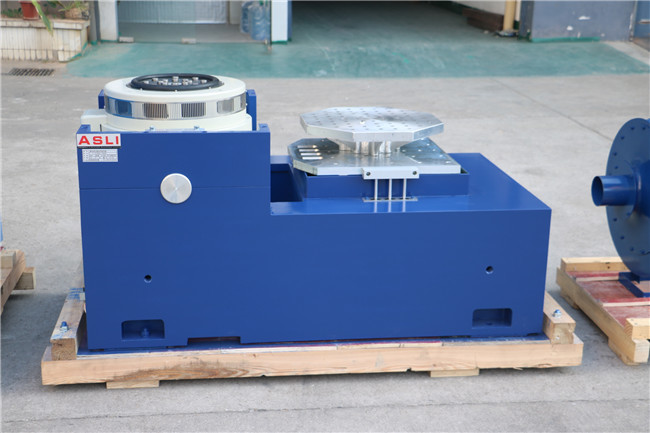

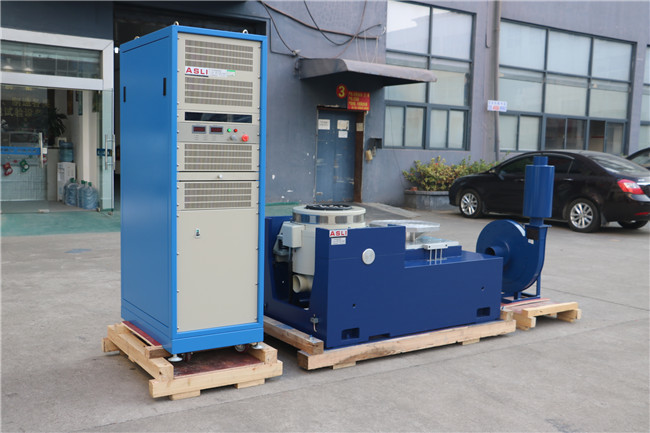

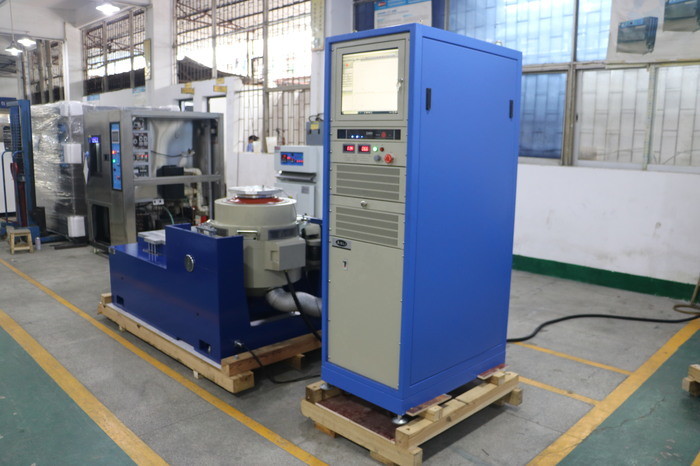

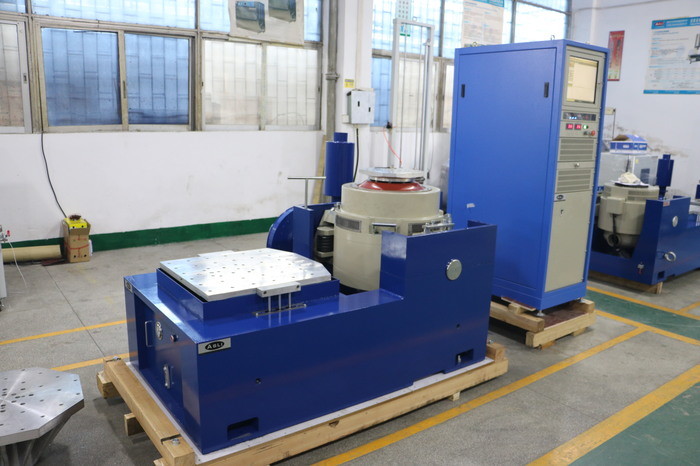

Thiết bị thử nghiệm rung động vận tải mô phỏng DO-160
Nguyên tắc hoạt động của máy rung động
Nguyên tắc hoạt động của máy kiểm tra rung động tương tự như một loa mà trong đó điệndẫn được di chuyển bởi tác động của lực điện từ trong từ trường.bộ phận chuyển động được tạo ra bởi sự cân bằng giữa dòng điện và luồng từ.điều khiển dòng điện, người ta có thể điều khiển máy phát rung.
Mức tăng tốc tối đa của thiết bị kích thích rung điện từ được xác định bởi mức tăng tốc tối đaTại tần số thấp, di chuyển của bộ phận chuyển động được hạn chế như vậy mà cáctần số cộng hưởng của các yếu tố chuyển động được đặt cao hơnhơn giới hạn trên của phạm vi tần số.
Hiệu suất của máy phát rung có thể được phản ánh bởi biểu đồ hiển thị tối đaBằng cách sử dụng biểu đồ log-log, việc hạn chế dịch chuyểncó thể được thể hiện bằng đường thẳng với độ nghiêng 6 dB/octave.
| Shaker | |
| Lực sinus (đỉnh) | 30kN |
| Sức mạnh cú sốc (đỉnh) | 60 kN |
| Phạm vi tần số | 5~2800Hz |
| Di chuyển (tiếp tục) | 100 mm |
| Tốc độ tối đa | 1.8 m/s |
| Tăng tốc | 100 G |
| Chiều kính giáp | 445 mm |
| Tần số cộng hưởng thứ nhất | 2,400 Hz |
| Khoảnh khắc lập dị cho phép | > 500 Nxm |
| Trọng lượng giáp | 40 kg |
| Kích thước vít HE/ST | M10 (metric) |
| Tần số cô lập rung động trục | < 3 Hz |
| Tối đa. | 500 kg |
| Sự rò rỉ luồng từ tính | ≤ 1 mT |
| Kích thước (L × W × H, không đóng gói) | 1,330x860x1,250 mm |
| Trọng lượng (không gói) | 2500 kg |
| Cài đặt | Khảm cao su (cần cọc neo) |
Máy rung có tần số cao Tính năng:
1Hệ thống treo chắc chắn và hướng dẫn chuyển động tuyến tính, sức chịu đựng mạnh mẽ, chức năng hướng dẫn tốt, ổn định cao.
2. túi khí trung tâm tải với độ cứng tĩnh cao và độ cứng động thấp, sức chịu đựng mạnh mẽ, hiệu suất hoàn hảo đối với biến động kích thước.
3. Khả năng chuyển mạch điện lớp D hiệu quả cao, dòng điện đỉnh 3-sigma, tiêu thụ năng lượng thấp và biến dạng hài hòa tối thiểu.
4. Tự chẩn đoán nhanh chóng với khóa an toàn, độ tin cậy an toàn cao.
5Thiết bị cách ly cú sốc túi khí cho nền tảng rung mà không cần thêm nền tảng, tái tạo hoàn hảo sóng rung và giảm độ truyền rung.
6Các nền tảng mở rộng ngang và dọc cho các ứng dụng khác nhau.
7Hoạt động đơn giản.
Công thức chung để tính toán lực vector của hệ thống rung động:
Lực ((N) = khối lượng ((kg) x Tiến độ ((m/s2 hoặc g) x1.3 yếu tố an toànF=MA*1.3
Khối lượng = Khối lượng của máy rắc + thiết bị đang được thử nghiệm + thiết bị cố định (bàn đứng/bàn trượt với thanh lái)
nếu bạn cần thêm chi tiết vềThiết bị thử nghiệm rung động vận tải mô phỏng DO-160, đừng ngần ngại gửi yêu cầu của bạn.
