Thử nghiệm rung cao tần số ES-30.pdf

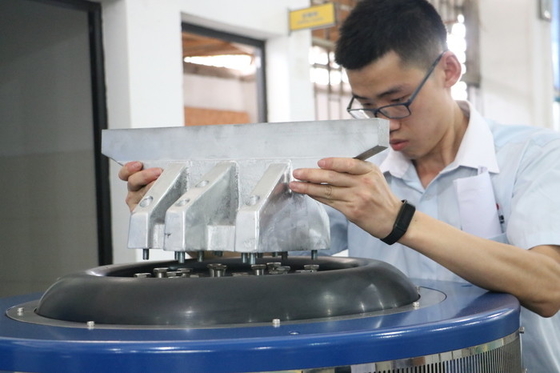

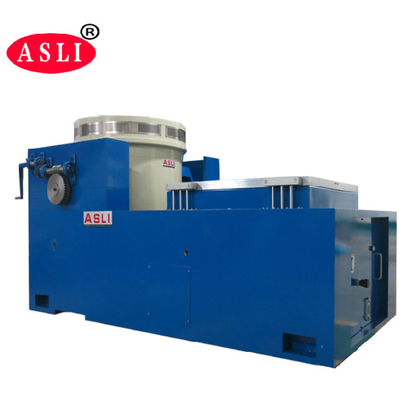

Bảng máy xoay tần số cao loại điện động học để thử rung
Ứng dụng:

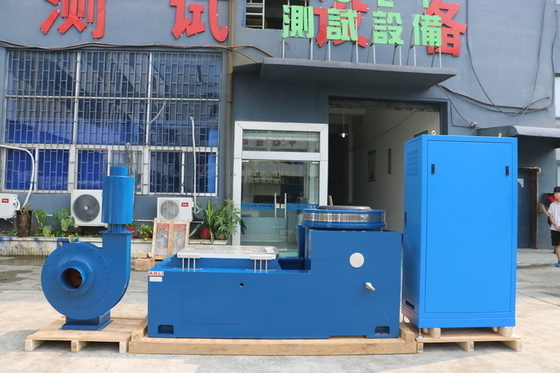

Electrodynamics Type High Frequency Shaker Table for Vibration Tests áp dụng công nghệ điều chế chiều rộng xung sinus của bộ khuếch đại công suất kỹ thuật số. Nguyên tắc hoạt động của nó là:sử dụng hiệu ứng trường MOSFET hiệu suất chuyển đổi tần số cao, thông qua mạch kỹ thuật số để khuếch đại và khôi phục tín hiệu điện áp thấp mà đầu vào bởi bộ điều khiển, sau đó đầu ra tín hiệu ban đầu để mạch cuộn dây di chuyển của máy thử rung,và lái xe chuyển động bàn mở rộng của máy thử rung động. Phần chính của bộ khuếch đại điện kỹ thuật số: điều khiển phía trước, mô-đun khuếch đại điện, mạch bảo vệ, bộ phận điện và tủ điện.

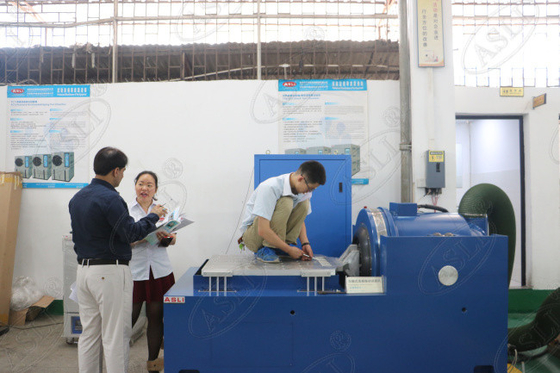

Máy thử rung động loại điện từ Đặc điểm:
1. Khung hình tròn động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ luồng từ tính thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải lệch tâm.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, tăng khả năng của bảng rung, cải thiện hiệu suất tần số thấp.
Các thông số kỹ thuật:
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Các thông số kỹ thuật của bảng rung thẳng đứng:
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (bàn ghế tròn) | 220 | 350 | Φ1200 |
Một giới thiệu ngắn về nhà máy ASLi:
Chúng tôi là một nhà sản xuất thiết bị thử nghiệm lịch sử lâu dài, trong 25 năm qua, chúng tôi dành riêng cho thiết bị thử nghiệm môi trường mô phỏng và máy thử nghiệm rung động cơ học và sốc.Bàn máy rung đáp ứng tiêu chuẩn ISTA thực hiện thử nghiệm cú sốc ngẫu nhiênlà sản phẩm chính của chúng tôi, và chúng tôi đã có được chứng nhận CE cho máy này.
Bất kỳ nghi ngờ hoặc nhu cầu nào vềElectrodynamics Type High Frequency Shaker Table for Vibration Tests, xin đừng ngần ngại cho tôi biết.
