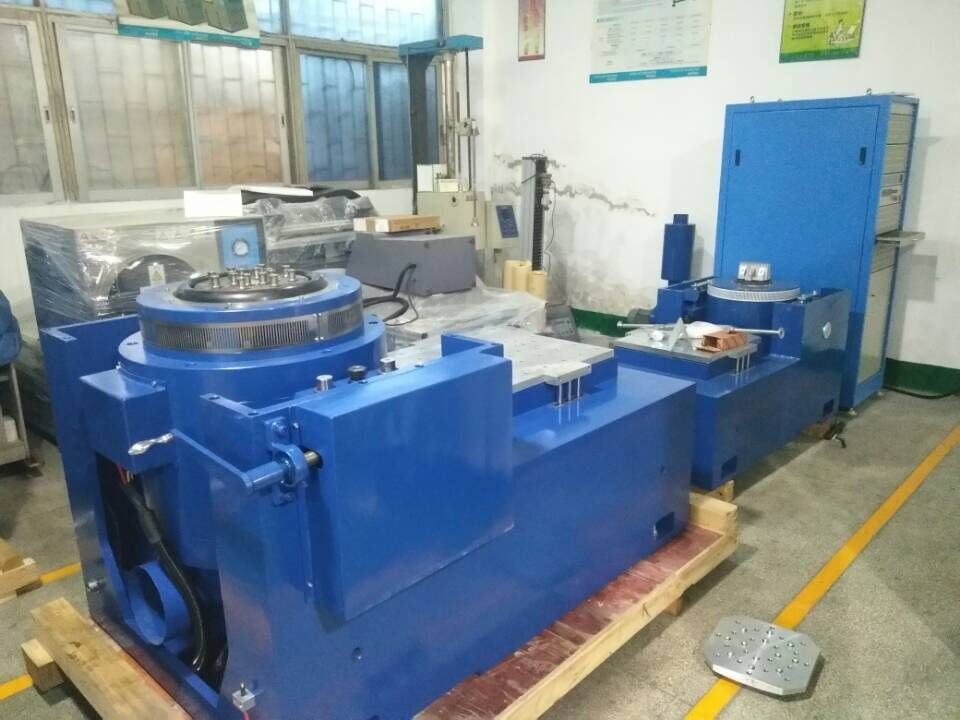

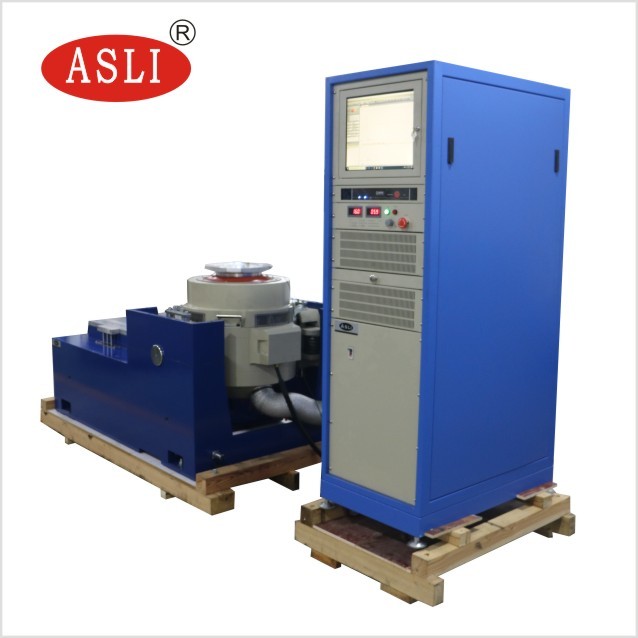

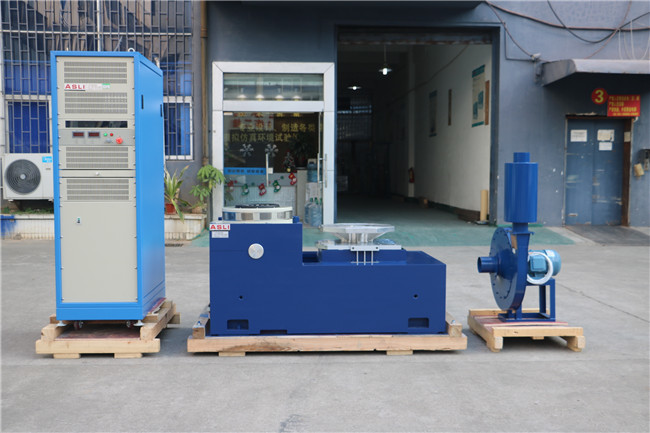

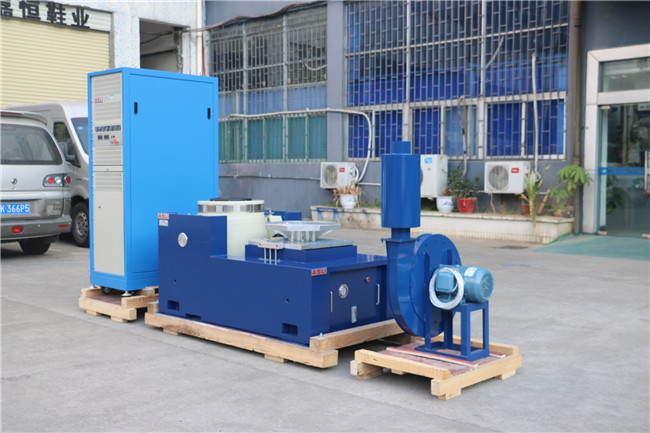

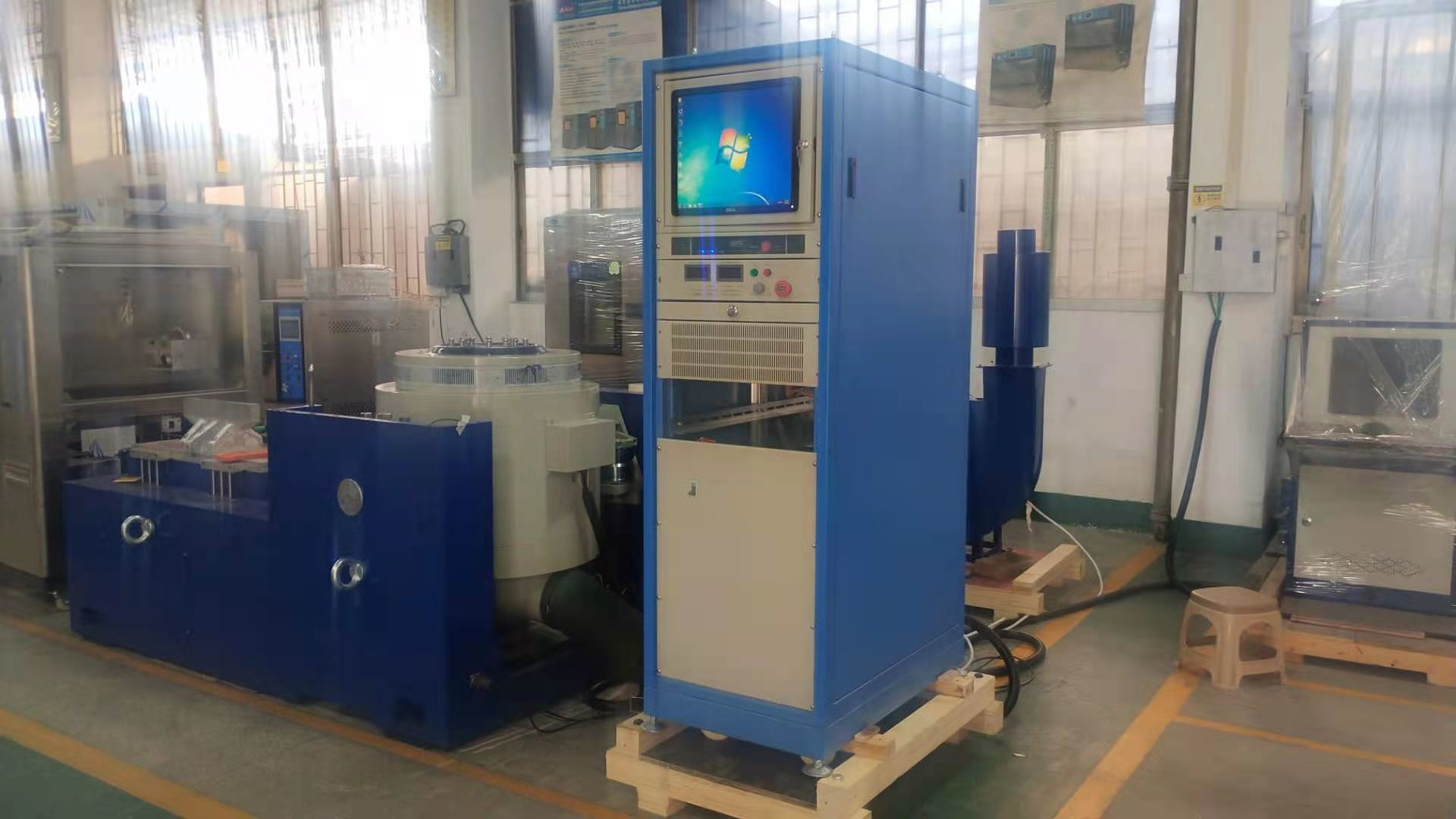

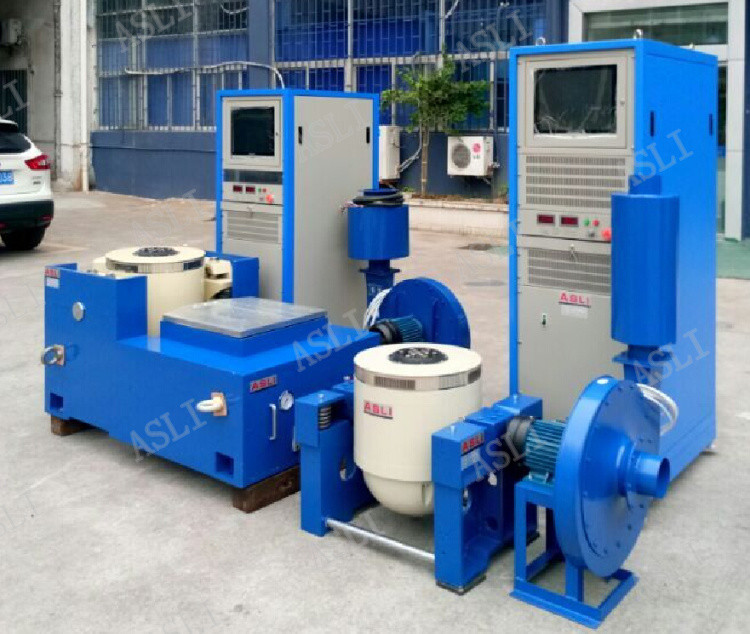

Máy kiểm tra độ rung hình sin 3 trục để kiểm tra độ rung và rung
Product Details
| Kiểm tra tiêu chuẩn: | SỮA-STD-810G | Hướng rung: | 3 trục |
|---|---|---|---|
| lực lắc: | 20kn | Thích hợp cho: | Tải tối đa 300kg vật phẩm thử nghiệm |
| Phạm vi tần số: | 3 ~ 3500Hz | Gia tốc: | 100g |
| ứng dụng: | Các bộ phận tự động | Chức năng: | Kiểm tra sốc và rung |
| Làm nổi bật |
Đang tải Máy kiểm tra độ rung 300kgs,Máy kiểm tra độ rung 20KN,Thiết bị đo độ rung hình sin |
||
Product Description
Để chúng tôi có thể đề xuất mẫu máy phù hợp nhất cho Máy kiểm tra rung động hình sin 3 trục (Thiết bị đo rung động cho kiểm tra sốc và rung động), vui lòng chuẩn bị thông tin sau và gửi kèm theo yêu cầu của bạn:
- Mô tả mẫu vật
- Khối lượng mẫu vật kiểm tra
- Kích thước mẫu vật
- Hồ sơ kiểm tra (nếu có)
- Gia tốc tối đa yêu cầu cho bài kiểm tra
- Hướng kiểm tra: Trục X, Y, Z hoặc chỉ hướng Z
| Thông số hệ thống | ||
|---|---|---|
| Mẫu hệ thống | ES-20 | |
| Dải tần số (Hz) | 3 ~ 3500 | |
| Lực định mức (N) | Sin | 20000 |
| Ngẫu nhiên | 20000 | |
| Sốc | 40000 | |
| Gia tốc tối đa | Sin (m/s²) | 1000 |
| Ngẫu nhiên (m/s² rms) | 1000 | |
| Sốc (m/s²) | 2000 | |
| Vận tốc tối đa | Sin (m/s) | 1.8 |
| Sốc (m/s) | 1.8 | |
| Độ dịch chuyển tối đa (mm p-p) | 51 | |
| Khối lượng cuộn dây chuyển động | 30 kg | |
| Kích thước cuộn dây chuyển động | Đường kính 320 mm | |
| Tải trọng tối đa | 300 kg | |
| Mẫu | Lực sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Vận tốc định mức (m/s) | Độ dịch chuyển định mức (p-p mm) | Tải trọng tối đa (kg) | Cuộn dây chuyển động (kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Khung động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và thiết kế hợp lý.
- Vòng bi con lăn thanh đòn với định hướng độ cứng thân composite thẳng và định hướng nhập khẩu, cung cấp khả năng chịu tải lệch tâm tuyệt vời.
- Nền cách ly trụ dành riêng cho việc sử dụng hormone, với sự tiện lợi di động cho việc lắp đặt.
- Hệ thống chuyển động công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của ổ trục với hiệu ứng bong bóng nhỏ, nâng cao khả năng của bàn rung và cải thiện hiệu suất tần số thấp.
Nếu bạn cần thêm thông tin về Máy kiểm tra rung động hình sin 3 trục (Thiết bị đo rung động cho kiểm tra sốc và rung động), vui lòng đừng ngần ngại gửi yêu cầu của bạn.
