Hệ thống kiểm tra rung động điện động học tần số cao để kiểm tra sốc và rung động
Thiết bị thử rung động ES-20.pdf
Tại sao kiểm tra rung động là cần thiết
Không khó hiểu Động lực có thể ảnh hưởng đến độ bền và độ tin cậy của hệ thống hoặc cấu trúc máy móc và gây ra các vấn đề như hư hỏng, dừng bất thường và thất bại thảm khốc.Việc đo rung là một biện pháp đối phó quan trọng để ngăn chặn những vấn đề này xảy ra
Xin hãy tự do liên lạc với chúng tôi ngay lập tức với bất kỳ câu hỏi nào của bạn.

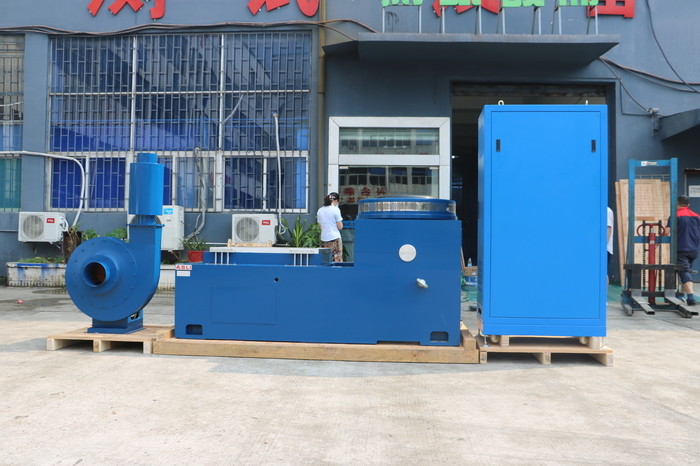

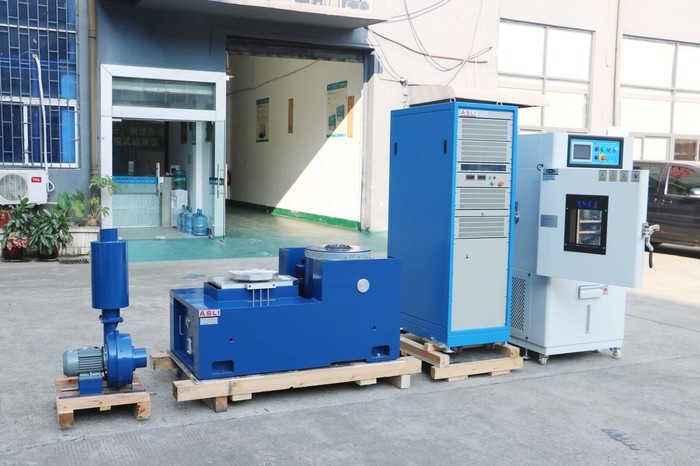

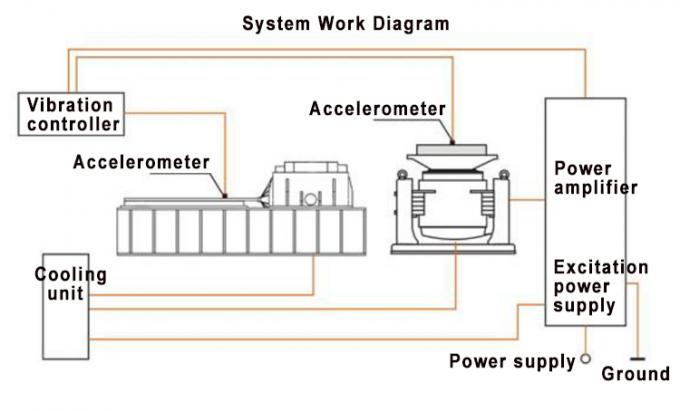

Thành phần của hệ thống thử nghiệm

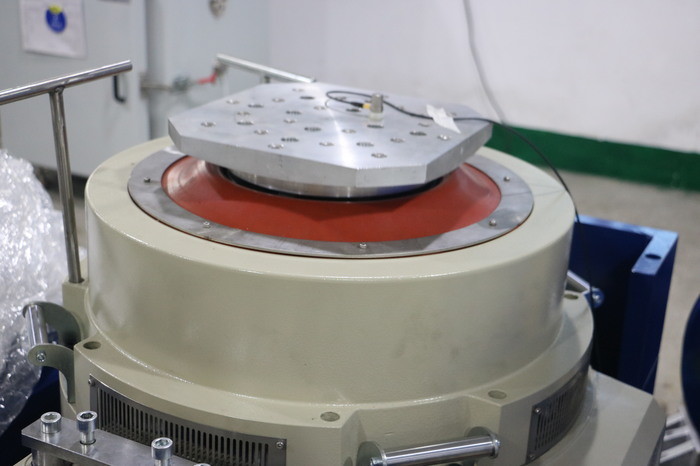

1. Động cơ rung ngang một phần

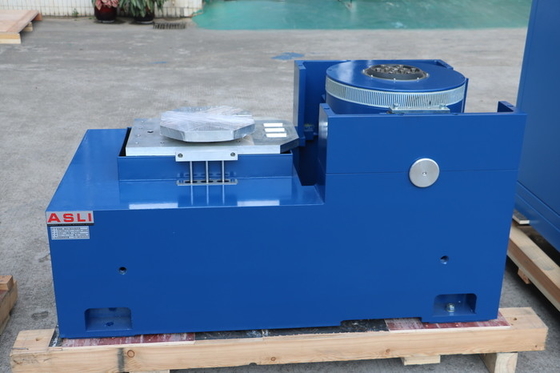

2. Bảng mở rộng dọc
3. Quạt làm mát với máy tắt tiếng
4. Bộ khuếch đại công suất chuyển đổi kỹ thuật số
5. Công cụ đo kiểm soát rung động đa chức năng.
4000kgf Force 100G Hệ thống thử nghiệm cú sốc và rung động cho MIL STD 810 G 514.6 Kiểm tra rung độngThông số kỹ thuật
| Tên | Bộ ắc quy ô tô EN50604 IEC62133 UN38.3 Thử nghiệm rung động để thử nghiệm trong phòng thí nghiệm | ||||||||
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số ((m/s) | Di chuyển số (p-p) mm | Max. Load (Kg) | cuộn dây di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Bất kỳ nghi ngờ hoặc nhu cầu về Hệ thống kiểm tra rung động điện động tần số cao cho thử nghiệm sốc và rung động, xin vui lòng không ngần ngại gửi yêu cầu của bạn.
