Thử nghiệm rung cao tần số ES-30.pdf
Bàn rung phù hợp với ngành công nghiệp nào?
Mô tả sản phẩm
Thiết bị thử nghiệm rung động áp dụng cấu trúc mạch hai từ, vòng tròn hoạt động xương tự tạo, hỗ trợ trên không và vòng bi và hướng dẫn tuyến tính,Trunnion cách ly công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong X, Y, Z ba trục rung động sinusoidal thử nghiệm và băng thông rộng thử nghiệm rung động ngẫu nhiên, để được hoàn thành bằng các cổ điển (nửa - sinus, trapezoidal,sóng răng cưa) thử nghiệm phổ phản ứng xung và sốc.
Không chỉ giới hạn trong phụ tùng ô tô, mà còn được sử dụng rộng rãi trong lĩnh vực quốc phòng, vũ khí, hàng không, không gian, truyền thông, điện tử, thiết bị điện,thiết bị vận tải và thiết bị gia dụng.
Các thông số kỹ thuật:
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Các thông số kỹ thuật của bộ mở rộng ngang:
Các thông số kỹ thuật của bộ mở rộng dọc:
Có thể tùy chỉnh kích thước bàn

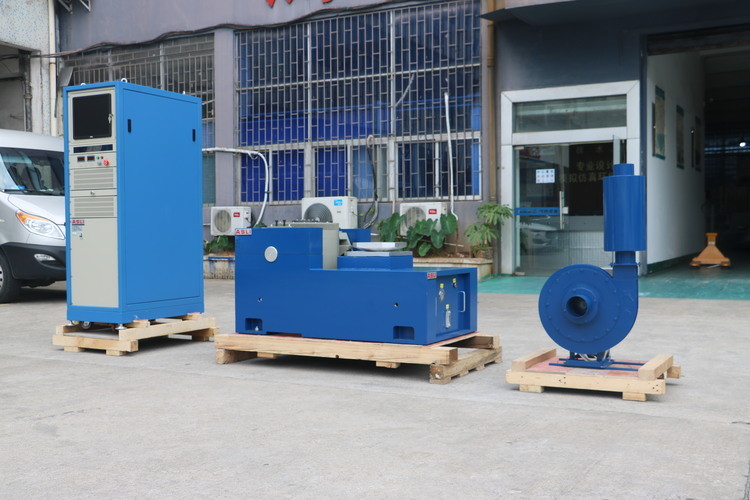

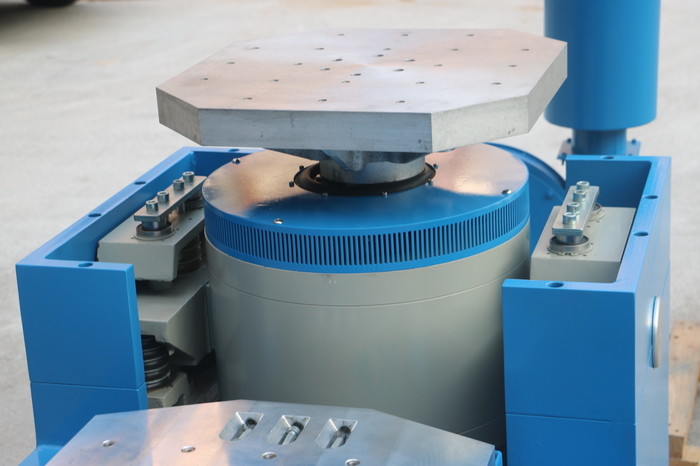

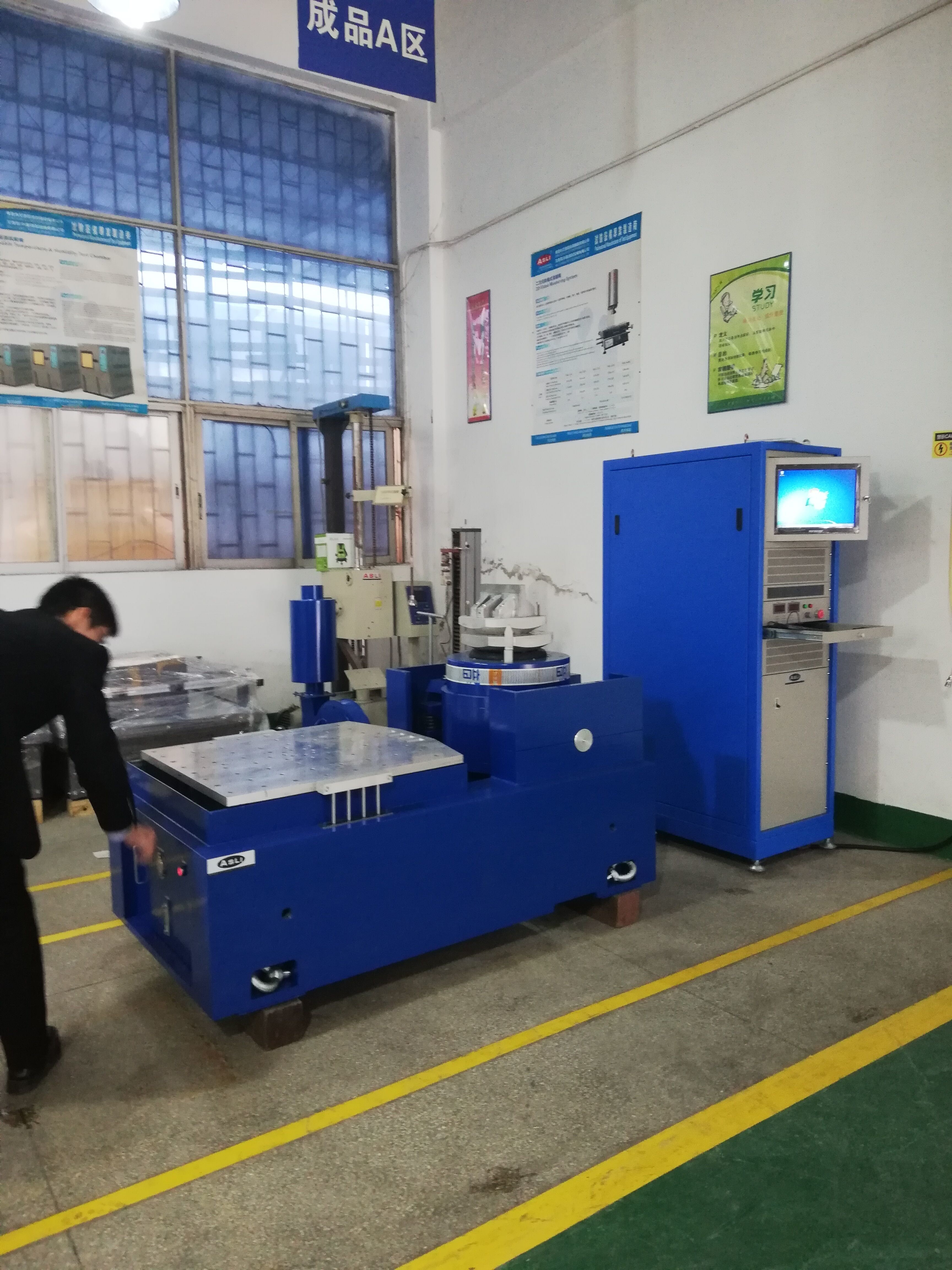

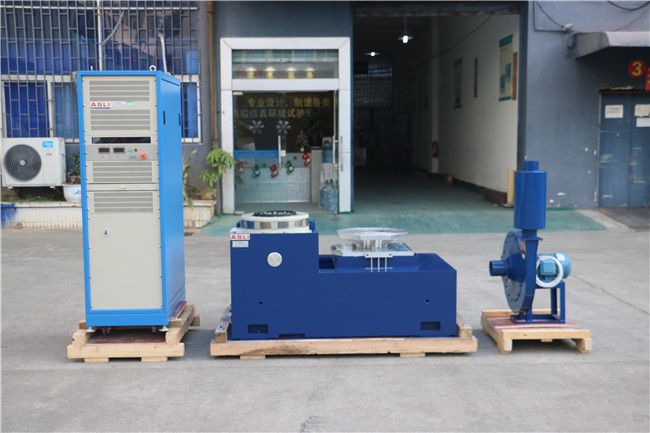

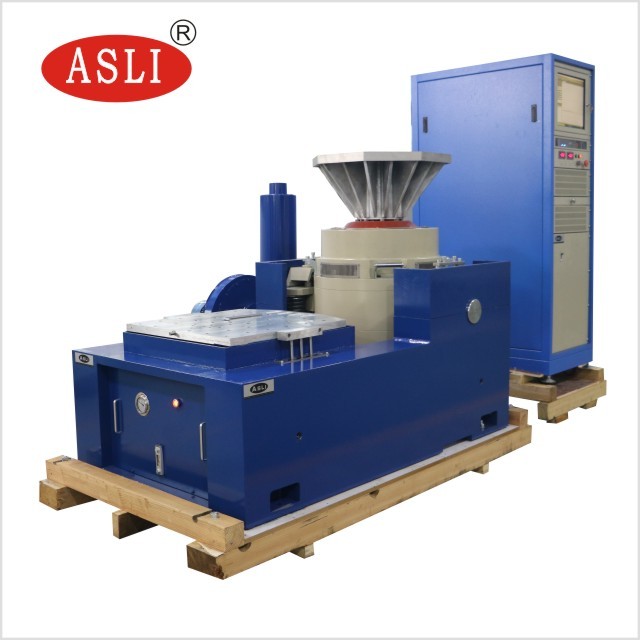

Hình ảnh bảng rung điện từ để tham khảo:

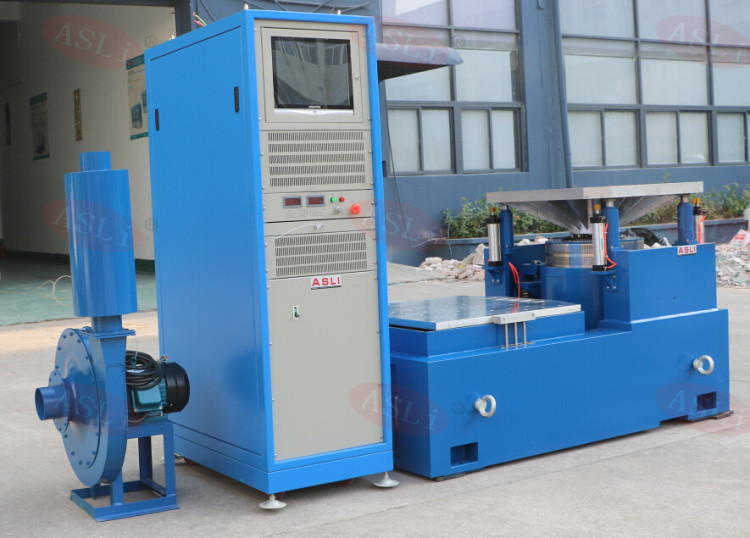

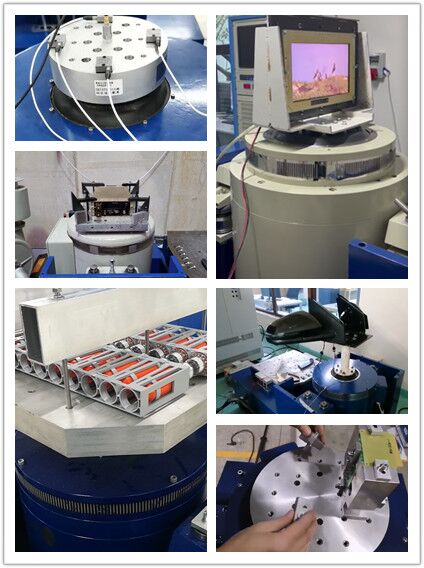

Bảng rung điện từ cho thử nghiệm rung lithium sinusoidal có thể kết hợp với phòng khí hậu:
