Mô phỏng vận chuyển Máy đo độ rung điện động tần số cao để kiểm tra độ rung hình sin
Product Details
| lực sin: | 6000n | Tốc độ: | 1,6m/s |
|---|---|---|---|
| Dịch chuyển: | 25 mm | Tính thường xuyên: | 3 ~ 3500Hz |
| Đang tải: | 180kg | Gia tốc: | 100g |
| phần ứng: | 230mm | Chức năng: | Kiểm tra độ rung hình sin |
| Làm nổi bật |
Máy kiểm tra độ rung điện động 3500HZ,Máy kiểm tra độ rung điện động 6KN,Bảng rung 3 trục hình sin |
||
Product Description
Tải xuống Thiết bị kiểm tra rung động ES-6 PDF (Tài liệu đặc tả)

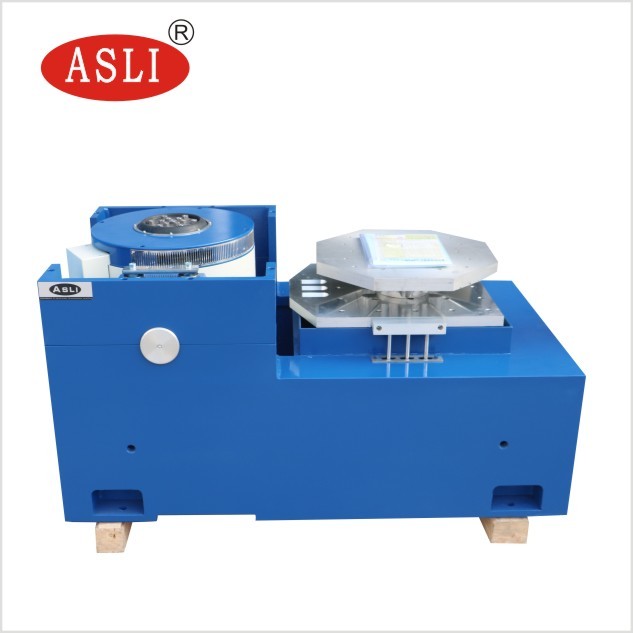

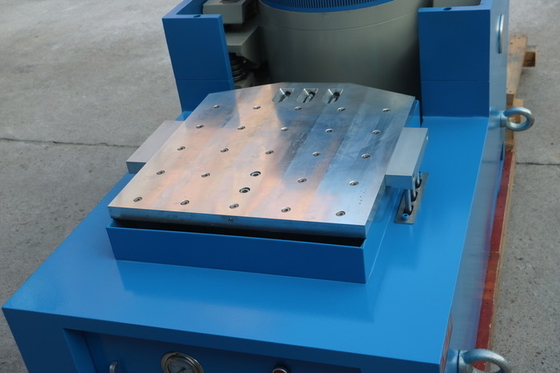

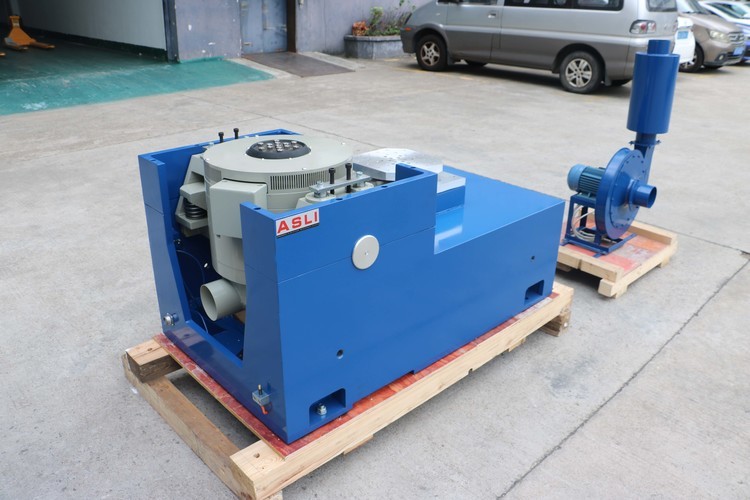

Máy rung tần số cao áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch kép từ, vòng tròn hành động khung tự tạo, hỗ trợ khí nén, vòng bi con lăn và dẫn hướng tuyến tính, cùng với cách ly trục quay. Nó có khả năng thực hiện các bài kiểm tra rung động hình sin trên ba trục X, Y và Z, các bài kiểm tra rung động ngẫu nhiên băng thông rộng, và các bài kiểm tra xung cổ điển (nửa hình sin) và phổ phản ứng sốc. Nó được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, viễn thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Lực định mức: Lực hình sin 6000N; Lực ngẫu nhiên 6000N; Lực sốc 12000N
- Dải tần số: 5Hz đến 3500Hz; tần số cố định, quét tới lui, hình sin, ngẫu nhiên, sốc
- Chế độ quét tần số: Tuyến tính, logarit, quét tới lui, tần số cố định
- Số lần quét tần số: 1 đến 32767
- Thời gian quét tần số: Tần số cố định / đơn 1–3600 phút; có thể hiển thị các đường cong quét tần số
- Gia tốc tối đa: 1000 m/s² (không tải)
- Tải trọng tối đa: 180 kg
- Độ dịch chuyển tối đa: 25 mm p-p (không tải), đỉnh kép
- Độ dịch chuyển va đập: 25 mm
- Trọng lượng cuộn dây chuyển động: 6,5 kg
- Hướng rung: Dọc
- Sóng rung: Hình sin, ngẫu nhiên, sốc
- Đường kính cuộn dây chuyển động: Φ230 mm
- Kích thước hệ thống rung (mm): R850 × C750 × S550 mm
- Trọng lượng hệ thống rung: 590 kg

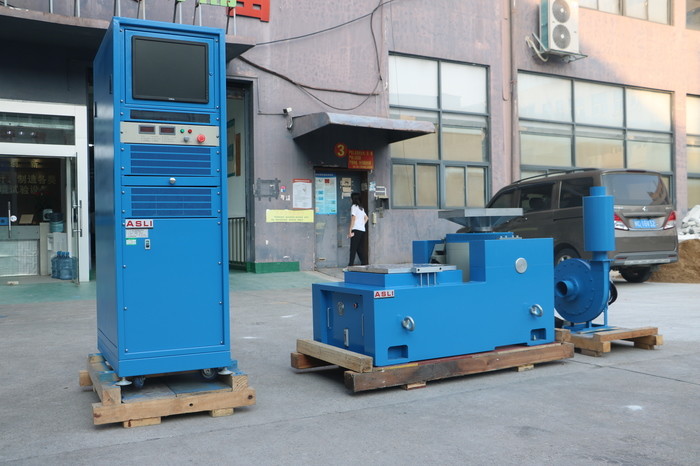

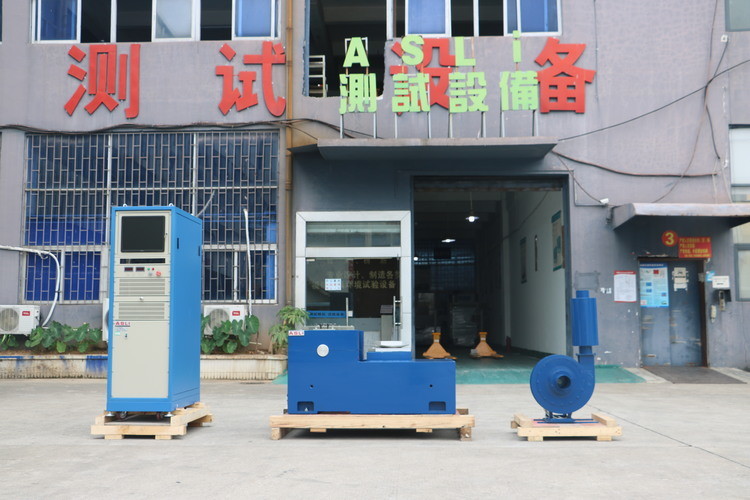

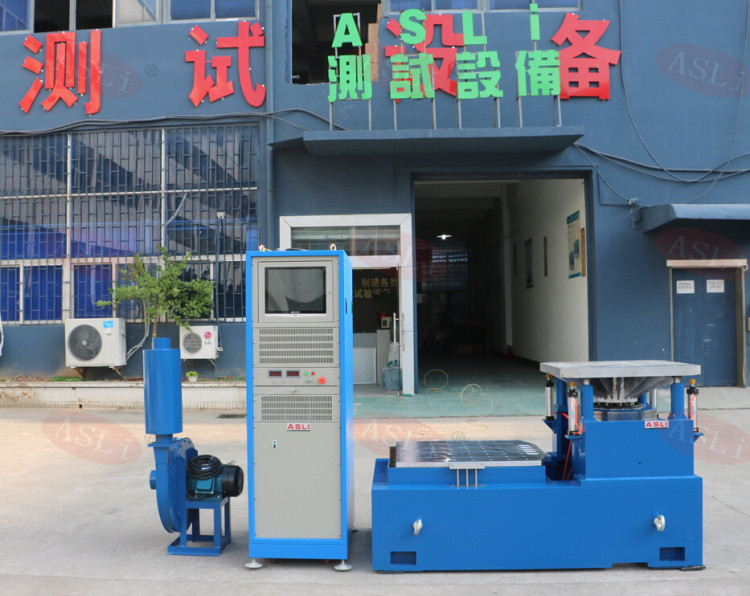

- Máy phát rung — 1 bộ
- Bộ điều khiển rung — 1 bộ
- Buồng kết nối liên lạc — 1 bộ
- Bộ khuếch đại công suất DA-6 — 1 bộ
- Nguồn kích thích — 1 chiếc
- Phần mềm điều khiển — 1 bộ
- Hệ thống làm mát — 1 bộ
- Máy tính công nghiệp — 1 bộ
| Mô hình | Lực hình sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Lưu ý: Mô hình ES-6 được làm nổi bật là cấu hình chính cho danh sách sản phẩm này.
- Khung xương động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch kép từ với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
- Vòng bi con lăn cần lắc với độ cứng thân composite định hướng thẳng và định hướng nhập khẩu, cung cấp khả năng chịu tải lệch tâm cao.
- Nền cách ly trục quay chuyên dụng cho cách ly rung động, với lắp đặt di động tiện lợi.
- Hệ thống chuyển động công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của ổ trục với hiệu ứng bong bóng nhỏ, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
Nếu bạn cần thêm thông tin về Máy kiểm tra rung động điện động lực học tần số cao mô phỏng vận chuyển cho bài kiểm tra rung động hình sin, vui lòng đừng ngần ngại gửi yêu cầu của bạn.
