Hệ thống kiểm tra rung động chủ yếu được sử dụng để kiểm tra môi trường rung và sốc của sản phẩm, kiểm tra sàng lọc ứng suất môi trường, kiểm tra độ tin cậy. Máy kiểm tra rung động điện từ hoàn toàn theo tiêu chuẩn thiết kế thử nghiệm liên quan đến pin, mô phỏng trong điều kiện nhất định của thử nghiệm rung của pin, pin hoặc bộ pin được cố định trên bàn rung, theo tần số, gia tốc và chế độ dịch chuyển quy định dọc theo mẫu pin rung theo ba hướng vuông góc với nhau, pin đo được không bị rò rỉ, không bị mất tinh thần, không bị vỡ, không có lửa và nổ. Phạm vi ứng dụng của thử nghiệm rung là cực kỳ rộng, từ bảng mạch, pin, máy bay, tàu, tên lửa, tên lửa, ô tô và các sản phẩm công nghiệp khác.
Các tính năng chính
* Máy lắc điện động làm mát bằng không khí
* Bộ điều khiển rung và bộ khuếch đại công suất được cấu trúc thành tủ all-in-one
* Đạt lực đẩy hình sin đỉnh 2400 newton.
* Kiểm tra trục X, Y, Z 3
Chức năng điều khiển
* Rung hình sin tần số cố định
* Rung quét * Rung ngẫu nhiên
* Sốc cổ điển
Các ứng dụng hệ thống điển hình
* Kiểm tra môi trường
* Kiểm tra sàng lọc ứng suất
* Kiểm tra rung
Lợi ích cho người dùng
* Người dùng có thể tự cài đặt dễ dàng
* Giao diện người dùng: màn hình cảm ứng LCD cho chế độ cục bộ và PC-windows (thông qua ethernet) cho chế độ từ xa chế độ;
* Chế độ cục bộ: khởi động nhanh một bài kiểm tra được xác định trước, có thể lưu trữ hàng chục thông số kỹ thuật kiểm tra;
* Chế độ từ xa: tất cả các hoạt động của hệ thống, bao gồm xác định thử nghiệm và lưu trữ các thông số kỹ thuật thử nghiệm lên mostar, điều khiển thử nghiệm, xem xét và lập tài liệu dữ liệu thử nghiệm.

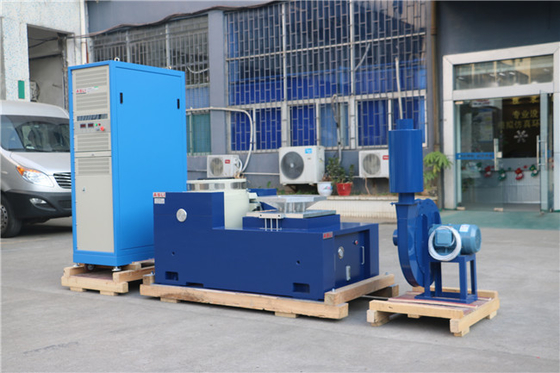

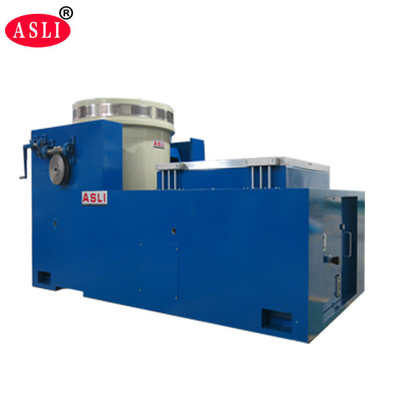

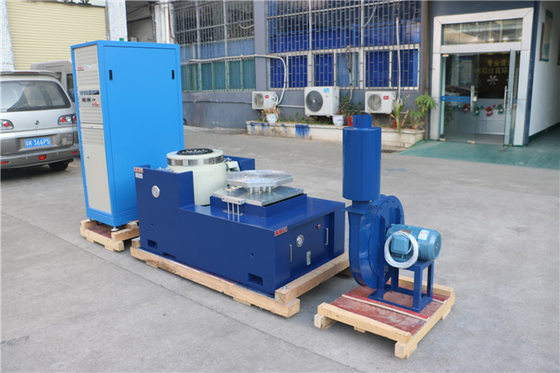

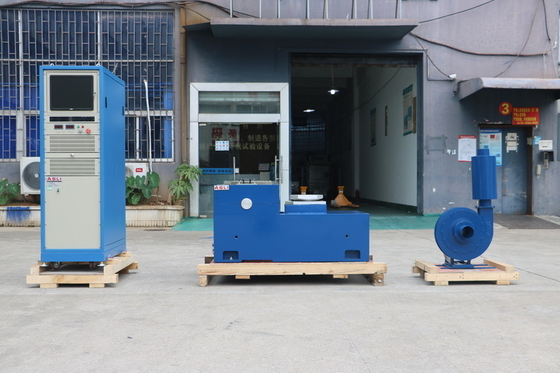

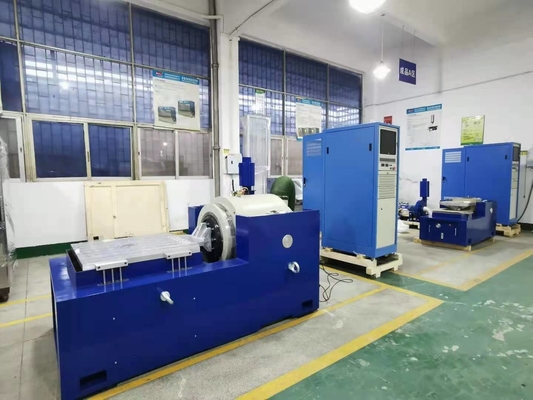

| Máy kiểm tra rung động loại điện động tần số cao với Tiêu chuẩn MIL-Std Thông số: | ||||
| Lực kích thích hình sin tối đa | 5000Kg.f đỉnh | |||
| Lực rung ngẫu nhiên lớn nhất | 5000Kg.f r.ms | |||
| Lực rung sốc lớn nhất | 10000Kg.f đỉnh | |||
| Dải tần số | DC~4000 Hz | |||
| Độ dịch chuyển tối đa | 75mm p-p (giá trị đỉnh-đỉnh) | |||
| Tốc độ tối đa | 1.8m/s | |||
| Gia tốc tối đa | 100G (980 m/s2) | |||
| Tần số cộng hưởng đầu tiên | 3500Hz | |||
| Tải trọng tối đa | 750kg | |||
| Đường kính cuộn dây chuyển động (đường kính bàn làm việc) | Đường kính 450 mm | |||
| Chất lượng của cuộn dây chuyển động | 50kg | |||
| Tải trọng tối đa | 750Kg | |||
| Bàn vít | 13 x M8 | |||
| Rò rỉ từ thông | <10gauss | |||
| Kích thước | 800mm x 800mm x 800mm (Máy dọc) | |||
| Cân nặng | Khoảng 1500Kg | |||
| Hệ thống Servo | ||||
| Chức năng | Nhiệt độ, áp suất không khí, độ dịch chuyển, quá áp, quá dòng, điện áp đầu vào thấp, lỗi bên ngoài, nguồn điện điều khiển, logic, thiếu đầu vào bằng nhau. | |||
| Bộ điều khiển rung kỹ thuật số | ||||
| Cấu hình phần cứng | Đầu vào 2 kênh, Đầu vào 1 kênh | |||
| Máy tính điều khiển | Máy tính công nghiệp gốc, màn hình tinh thể lỏng (Với bàn phím/chuột quang) | |||
| Phần mềm | Hoạt động tiếng Trung/tiếng Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích tần số quét hình sin, v.v. WORD có thể tự động tạo báo cáo thử nghiệm, hiển thị tín hiệu và dữ liệu, lưu trữ, thiết lập các thông số thử nghiệm và phân tích chức năng. | |||
| Hệ điều hành | Windows 2000/ XP | |||
| Cảm biến gia tốc B&W |
miền tần số: 1—2000Hz độ nhạy: 50mv/g dải nhiệt độ: -24 - 250℃ |
|||
| Yêu cầu về điện | ||||
| Nguồn điện | 3 pha, 380V/50Hz | |||
Máy kiểm tra rung động loại điện động tần số cao với Tiêu chuẩn MIL-Std của chúng tôi cũng có thể được sử dụng kết hợp với buồng môi trường.
