Thử nghiệm rung cao tần số ES-30.pdf

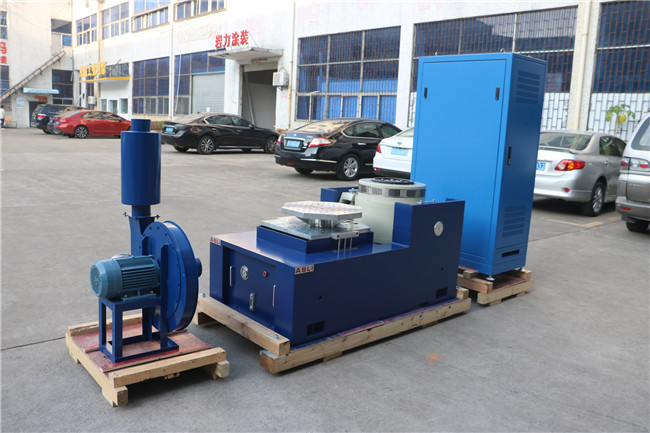

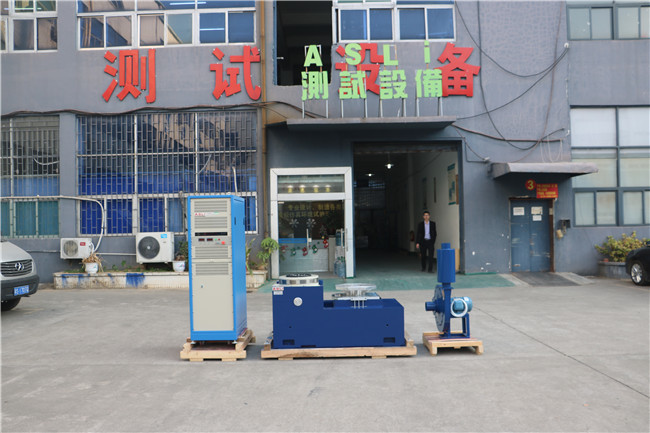

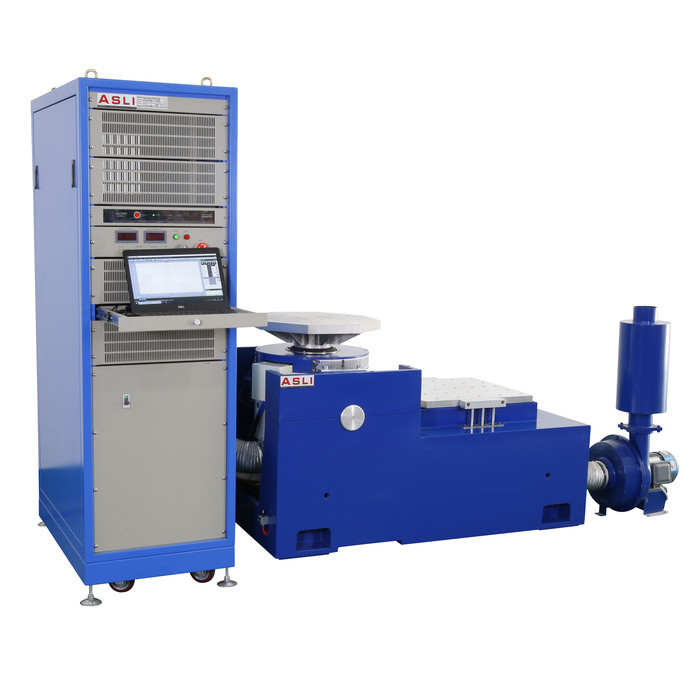

Thiết bị thử rung tần số cao theo chiều dọc và chiều ngang với chức năng phổ phản ứng cú sốc
Các thông số:
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s2) | Tốc độ định số ((m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) |
di chuyển cuộn dây (Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Chúng tôi là nhà sản xuất thiết bị thử nghiệm rung tỏa tần số cao dọc và ngang với chức năng phản ứng cú sốc với các sản phẩm hệ thống VENZO-820S,áp dụng "cấu trúc mạch hai từ tính"", vòng tròn hoạt động xương tự tạo", "Hỗ trợ trên không" và "những vòng bi và hướng dẫn tuyến tính", "độc lập trunnion" công nghệ hiện đại tiên tiến và công nghệ đặc biệt có thể được hoàn thành trong X,Xét nghiệm rung động xoắn ốc 3 trục Y,Z và thử nghiệm rung động ngẫu nhiên băng thông rộng, được hoàn thành bằng thử nghiệm xung và quang phổ phản ứng sốc cổ điển (nửa xoắn ốc, xoắn ốc, sóng răng cưa).

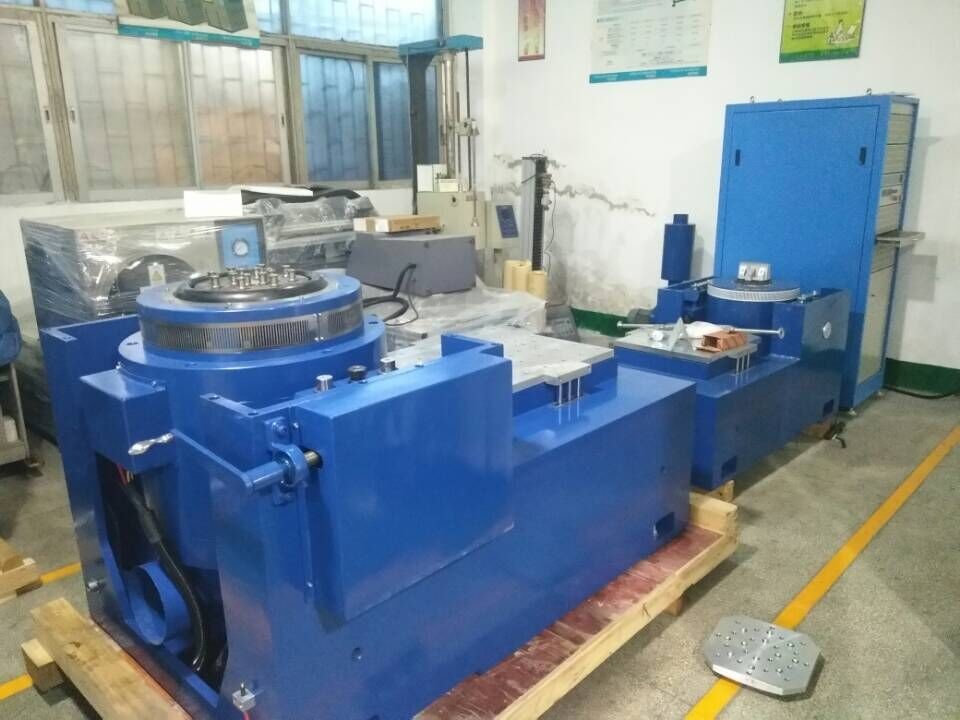

Máy lắc điện động của các đặc điểm:
1. Khung hình tròn động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ luồng từ tính thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải lệch tâm.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.

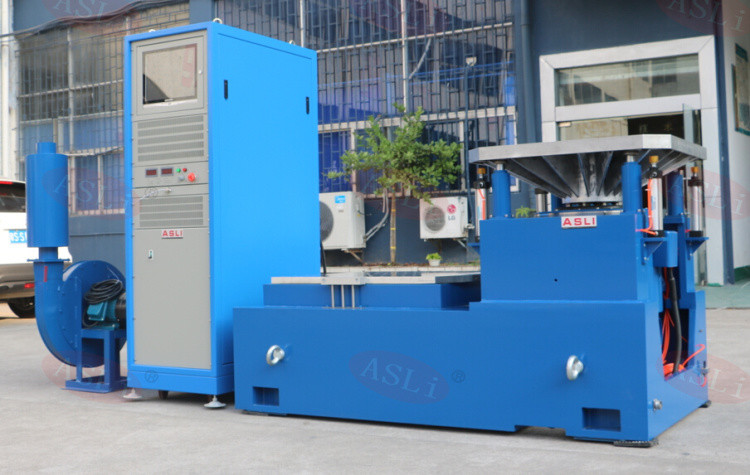

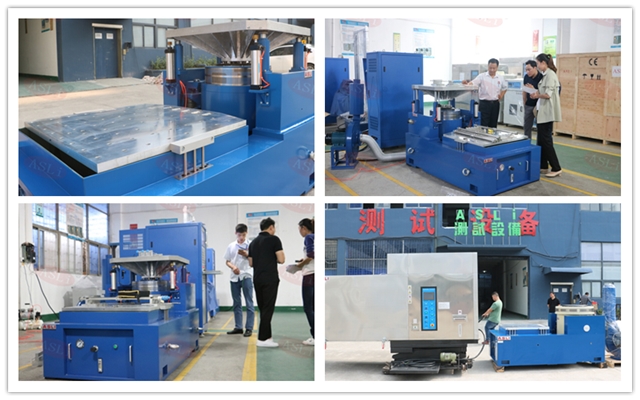

Các thông số kỹ thuật của bộ mở rộng dọc hệ thống Electrodynamic Shaker:
Chúng tôi là một nhà sản xuất thiết bị thử nghiệm lịch sử lâu dài, trong 28 năm qua, chúng tôi dành riêng cho thiết bị thử nghiệm môi trường mô phỏng và máy thử nghiệm rung động cơ học và sốc.Bàn trộn tần số cao là sản phẩm chính của chúng tôi., và chúng tôi đã có được chứng chỉ CE cho máy này.
Nếu bạn có bất kỳ câu hỏi về dọc và dọc cao tần số rung thiết bị thử nghiệm với chức năng phản ứng cú sốc phổ, xin vui lòng liên hệ với chúng tôi, cảm ơn
