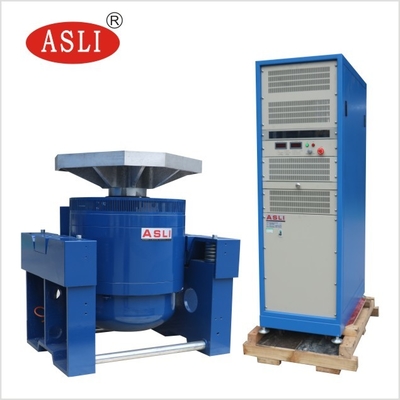

Máy lắc rung tần số cao loại điện động lực học để kiểm tra độ rung hình sin
Product Details
| lực sin: | 3000N | Tốc độ: | 1,6m/giây |
|---|---|---|---|
| hướng rung: | Dọc | tăng tốc: | 100g |
| Tần số: | 3~3500HZ | Sức mạnh: | 380v 3 pha |
| Di dời: | 25mm | thử nghiệm: | hình sin |
| Làm nổi bật |
Máy rung tần số cao 1.6m/s,Máy lắc rung tần số cao 3500hz,Kiểm tra độ rung hình sin Máy lắc điện động |
||
Product Description
Tải xuống tài liệu PDF Máy kiểm tra rung ES-3A (Tài liệu kỹ thuật)

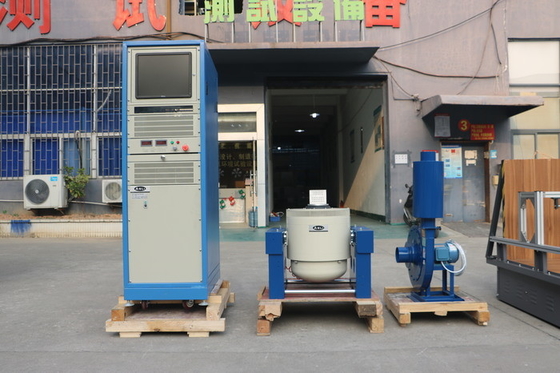

Chúng tôi là nhà sản xuất các sản phẩm dòng Máy kiểm tra rung tần số cao Điện động lực học và Máy kiểm tra mỏi rung tần số cao. Thiết bị của chúng tôi áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch kép từ, vòng chuyển động khung tự tạo, hỗ trợ khí nén, vòng bi con lăn và dẫn hướng tuyến tính, cùng với cách ly trục quay.
Các hệ thống này có thể thực hiện kiểm tra rung xoắn ba trục X, Y và Z, kiểm tra rung ngẫu nhiên băng thông rộng, cũng như kiểm tra xung cổ điển (nửa sin, hình thang, sóng răng cưa) và kiểm tra phổ đáp ứng xung. Các sản phẩm này được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, viễn thông, điện tử, thiết bị điện và đồ gia dụng.
| Mẫu mã | Lực rung xoắn định mức (N) | Lực rung ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Khung xương động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch kép từ với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và bố trí hợp lý.
- Vòng bi con lăn thanh đòn với định hướng độ cứng thân composite thẳng và định hướng nhập khẩu, cung cấp khả năng chịu tải lệch tâm tuyệt vời.
- Nền cách ly trục quay chuyên dụng cho cách ly rung động, với lắp đặt di động tiện lợi.
- Công nghệ tiên tiến trong hệ thống chuyển động đảm bảo độ tin cậy cao của khung xương động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của bóng mang nhỏ, nâng cao khả năng của bàn rung và cải thiện hiệu suất tần số thấp.
- Trong một bàn tải nhỏ, có thể đạt được gia tốc và tần số làm việc cao hơn, cải thiện khả năng tải và hiệu suất của toàn bộ bàn máy.

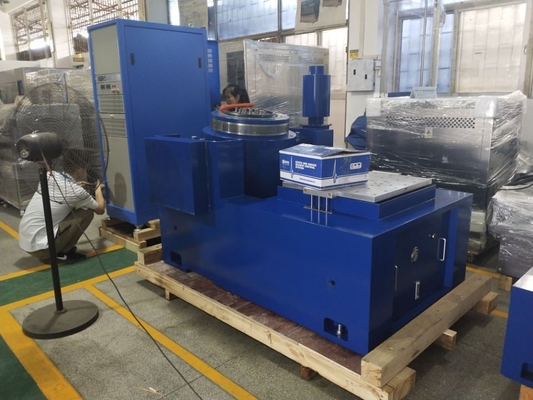

- Bàn ngang và bàn rung là một khối thống nhất, với cấu trúc hoàn hảo và lắp đặt, điều chỉnh thuận tiện.
- Ray áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải lệch.
- Bơm dầu tích hợp, cấu trúc tốt và vận hành dễ dàng.
| Mẫu mã | Kích thước bàn (mm) | Dải tần số (Hz) | Trọng lượng bộ phận chuyển động (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5–1000 | 6.6 |
| LT0303 | 300×300×26 | 5–1500 | 7.8 |
| LT0303 | 300×300×30 | 5–2000 | 9.0 |
| LT0404 | 400×400×22 | 5–1000 | 11.2 |
| LT0404 | 400×400×26 | 5–1400 | 13.2 |
| LT0404 | 400×400×30 | 5–2000 | 16.0 |
| LT0505 | 500×500×25 | 5–1000 | 19.3 |
| LT0505 | 500×500×30 | 5–1500 | 23.1 |
| LT0505 | 500×500×35 | 5–2000 | 27.0 |
| LT0606 | 600×600×25 | 5–1000 | 27.5 |
| LT0606 | 600×600×30 | 5–1200 | 33.0 |
| LT0606 | 600×600×40 | 5–2000 | 45 |
| LT0707 | 700×700×25 | 5–800 | 36.8 |
| LT0707 | 700×700×30 | 5–1000 | 44.2 |
| LT0707 | 700×700×35 | 5–1500 | 52 |
| LT0808 | 800×800×30 | 5–1000 | 57.7 |
| LT0808 | 800×800×40 | 5–1500 | 76.9 |
| LT0808 | 800×800×45 | 5–2000 | 86.5 |
| LT1010 | 1000×1000×30 | 5–1000 | 89.1 |
| LT1010 | 1000×1000×40 | 5–1300 | 118.8 |
| LT1010 | 1000×1000×50 | 5–1500 | 147 |
| LT1212 | 1200×1200×30 | 5–800 | 126 |
| LT1212 | 1200×1200×40 | 5–1100 | 168 |
| LT1212 | 1200×1200×50 | 5–1400 | 210 |

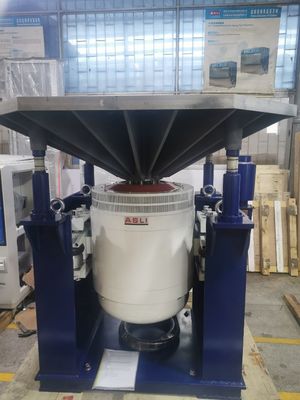

Bàn mở rộng dọc VT và các kẹp được chỉ định được tính toán chính xác và thiết kế tỉ mỉ để đảm bảo khách hàng đạt được hiệu suất tốt nhất theo cấu trúc hoàn hảo, vật liệu chất lượng cao và tay nghề.
| Mẫu mã | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước bàn |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bàn tròn) | 220 | 350 | Φ1200 |
Nếu quý khách có bất kỳ thắc mắc nào về Máy rung tần số cao loại Điện động lực học cho kiểm tra rung xoắn, vui lòng liên hệ với chúng tôi.
