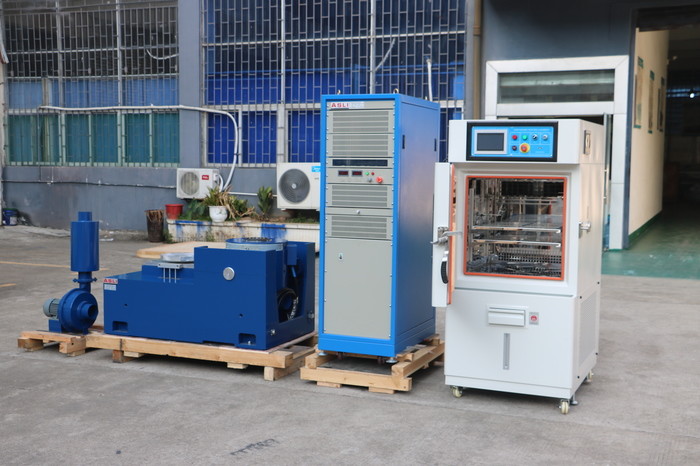

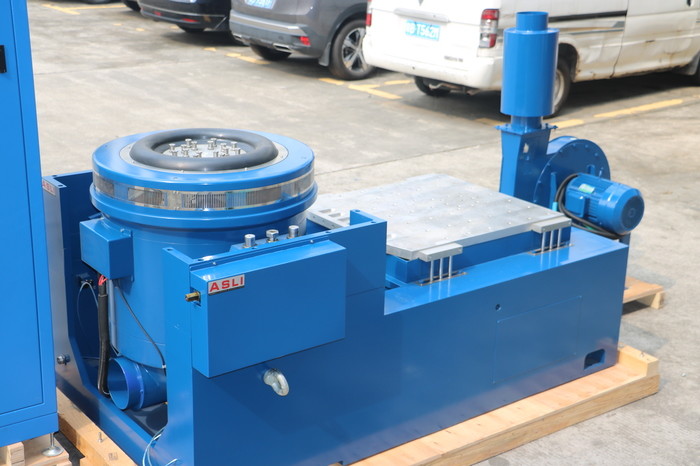

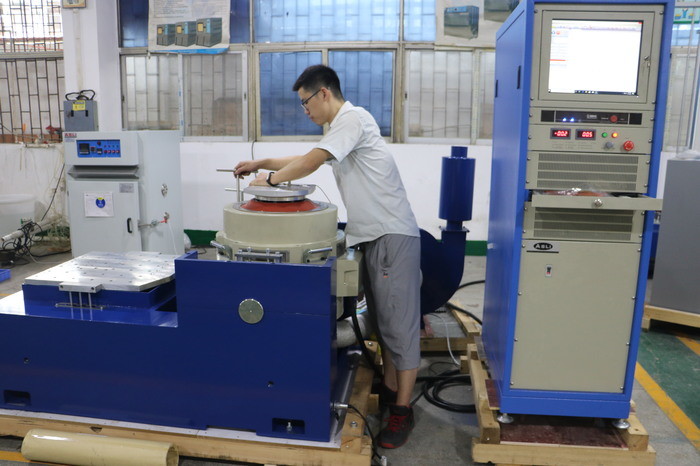

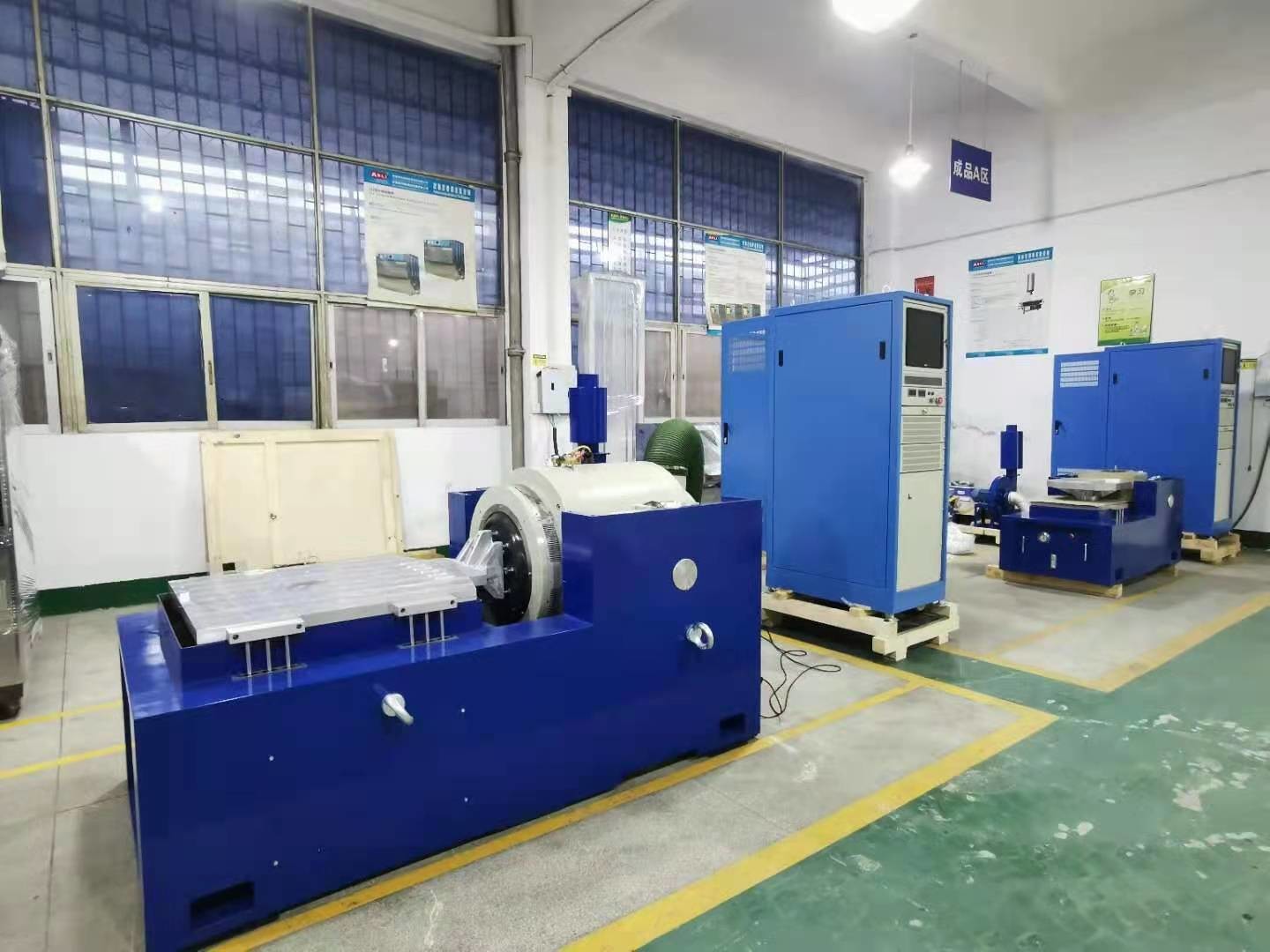

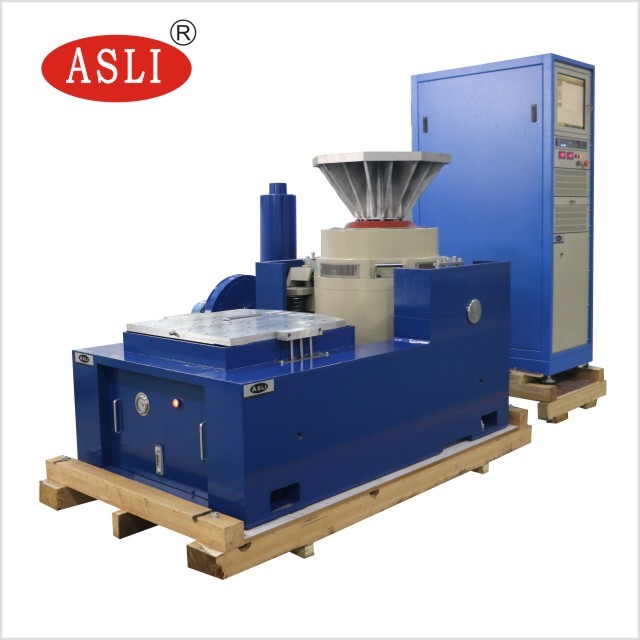

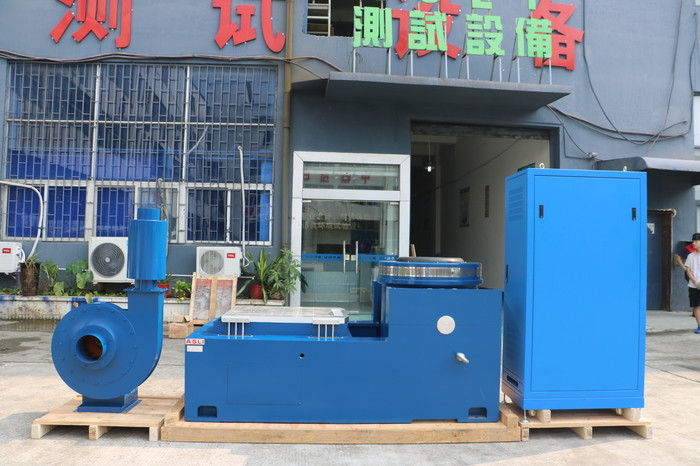

Thiết bị kiểm tra bàn rung công nghiệp tần số cao Tuân thủ MIL-STD 810F
Product Details
| lực sin: | 2000n | Tốc độ: | 1,8m/s |
|---|---|---|---|
| Hướng rung: | Dọc và ngang | Tăng tốc: | 100g |
| Tính thường xuyên: | 3 ~ 3000Hz | Kiểm tra tiêu chuẩn: | SỮA-STD 810F |
| Sự dịch chuyển: | 51mm | Ứng dụng: | Phụ tùng ô tô |
| Làm nổi bật |
Thiết Bị Kiểm Tra Bàn Rung Công Nghiệp,Thiết Bị Kiểm Tra Bàn Rung 3000hz,Bàn Rung 1.8m/s |
||
Product Description
Chúng tôi là một nhà sản xuất của Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester series products.Thiết bị của chúng tôi áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch hai từ tínhCác hệ thống này có thể thực hiện X, Y,Các thử nghiệm rung động hình xoang ba trục và Z và các thử nghiệm rung động ngẫu nhiên băng thông rộng, cũng như các xét nghiệm xung cổ điển (nửa sinus, trapezoidal, sóng răng cưa) và các xét nghiệm phổ phản ứng sốc.
Các sản phẩm này được sử dụng rộng rãi trong ngành quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Một bộ xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và hợp lý.
- Các vòng bi cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn
- Trunnion nền tảng cách ly dành riêng cho việc sử dụng hormone, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến hệ thống di chuyển xung quanh đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của bong bóng nhỏ mang theo làm tăng công suất bàn rung và cải thiện hiệu suất tần số thấp.
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢ 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Trong một băng tải tải nhỏ, tăng tốc và tần suất làm việc cao hơn được thực hiện, cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.
- Bàn ghế ngang và băng ghế rung là một loại tích hợp với cấu trúc hoàn hảo, cung cấp sự tiện lợi cho việc lắp đặt và điều chỉnh.
- Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
- Máy bơm dầu tích hợp với cấu trúc tốt và hoạt động dễ dàng.
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của các bộ phận di chuyển (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 ¢ 800 5 ¢ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5 ¢ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT dọc mở rộng băng ghế và cụ thể kẹp được tính toán chính xác và thiết kế chi tiết để đảm bảo khách hàng có được hiệu suất tốt nhất dựa trên một cấu trúc hoàn hảo,vật liệu chất lượng cao, và sự làm việc.
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (bàn ghế tròn) | 220 | 350 | Φ1200 |
Nếu bạn có bất kỳ thắc mắc nào về Thiết bị kiểm tra bảng rung công nghiệp tần số cao phù hợp với MIL-STD 810F, vui lòng liên hệ với chúng tôi.
