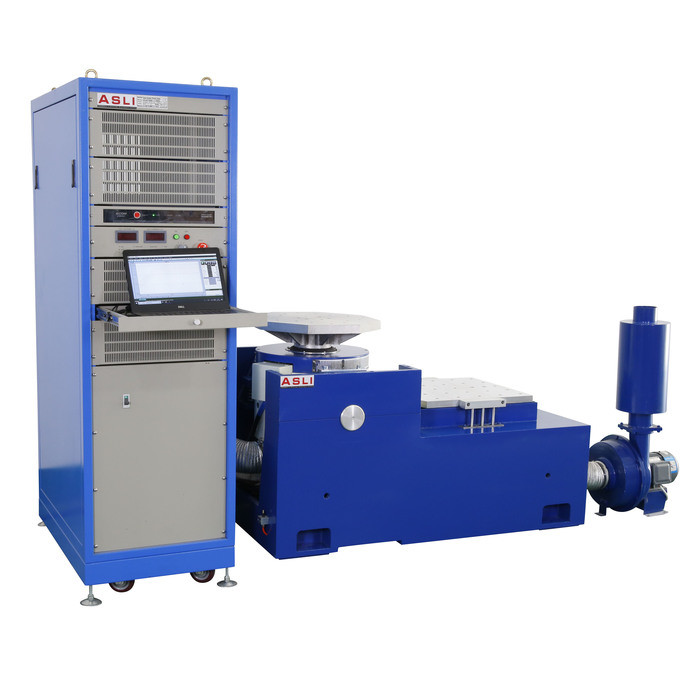

Bảng kiểm tra độ rung tần số cao điện động 3 trục cho ngành công nghiệp ô tô
Product Details
| lực sin: | 10000N | Tốc độ: | 1,8m/giây |
|---|---|---|---|
| Sự dịch chuyển: | 51mm | Tính thường xuyên: | 3 ~ 3000hz |
| đang tải: | 270kg | hướng rung: | 3 trục |
| phần ứng: | 240mm | ||
| Làm nổi bật |
Bảng kiểm tra độ rung công nghiệp ô tô,Bảng kiểm tra độ rung 3000HZ,Bảng rung 3 trục 10KN |
||
Product Description

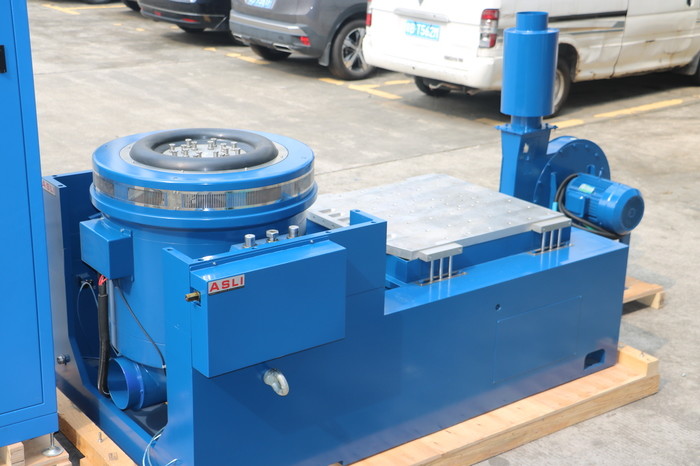

Máy rung tần số cao áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch kép từ, vòng tròn hành động khung tự tạo, hỗ trợ không khí, ổ bi con lăn và dẫn hướng tuyến tính, cùng với cách ly trục quay. Nó có khả năng thực hiện các bài kiểm tra rung sin 3 trục X, Y và Z, kiểm tra rung ngẫu nhiên băng thông rộng, cũng như các bài kiểm tra đáp ứng xung cổ điển (nửa sin) và phổ đáp ứng sốc. Nó được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, truyền thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Lực định mức: Lực sin 10000N; lực ngẫu nhiên 10000N; lực sốc 20000N
- Dải tần số: 3Hz đến 3000Hz; tần số cố định, quét tới lui, sin, ngẫu nhiên, sốc
- Chế độ quét tần số: Tuyến tính, logarit, quét tới lui, tần số cố định
- Số lần quét tần số: 1 đến 32767
- Thời gian quét tần số: Tần số cố định / đơn 1–3600 phút; có thể hiển thị đường cong quét tần số
- Gia tốc tối đa: 1000 m/s² (không tải)
- Tốc độ tối đa: 1.8 m/s
- Độ dịch chuyển tối đa: 51 mm p-p (không tải), đỉnh kép
- Độ dịch chuyển va đập: 51 mm
- Trọng lượng cuộn dây chuyển động: 14 kg
- Sóng rung: Sin, ngẫu nhiên, sốc
- Đường kính cuộn dây chuyển động: Φ240 mm
- Kích thước hệ thống rung: R1060 × C750 × S845 mm
- Trọng lượng hệ thống rung: 960 kg
- Phụ kiện đi kèm: Tấm mở rộng dọc 600 mm × 600 mm và bàn trượt ngang 600 mm × 600 mm
| Mẫu mã | Lực sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (kg) | Cuộn dây chuyển động (kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Bộ điều khiển rung là thiết kế mới nhất của công ty chúng tôi, áp dụng kiến trúc hệ thống phân tán tiên tiến quốc tế. Lõi của nó là bộ xử lý tốc độ cao 32-bit dấu phẩy động dòng TMS320 mới nhất từ TI. Báo cáo thử nghiệm được tự động tạo ở định dạng Word. Trong hoặc sau khi thử nghiệm, báo cáo có thể được chỉnh sửa và sau đó tạo tự động hoặc thủ công.

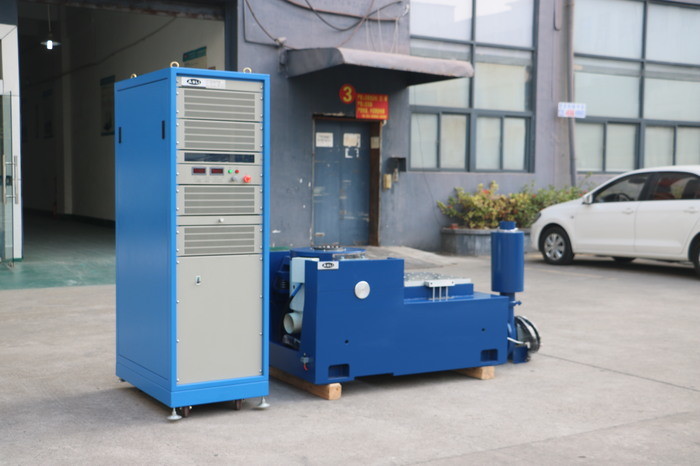

- Máy phát rung — 1 bộ
- Bộ điều khiển rung — 1 bộ
- Buồng kết nối truyền thông — 1 bộ
- Bộ khuếch đại công suất DA-10 — 1 bộ
- Nguồn kích thích — 1 chiếc
- Phần mềm điều khiển — 1 bộ
- Hệ thống làm mát — 1 bộ
- Máy tính công nghiệp — 1 bộ
- Máy in màu — 1 bộ (Tùy chọn)
- Cảm biến gia tốc (bao gồm dây đầu ra) — 1 chiếc
- Gá rung — 1 bộ (tùy chọn, theo mẫu thử nghiệm)
- Khung tròn động được thiết kế tốt với tần số cộng hưởng trục bậc cao hơn.
- Thiết kế mạch kép từ với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
- Ổ bi con lăn thanh đòn với độ cứng thân composite định hướng thẳng và định hướng nhập khẩu, cung cấp khả năng chịu tải lệch tâm.
- Nền tảng cách ly trục quay chuyên dụng cho mục đích sử dụng, với lắp đặt di động tiện lợi.
- Hệ thống di chuyển công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi bong bóng nhỏ nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
Nếu bạn có bất kỳ câu hỏi hoặc nhu cầu nào liên quan đến Bàn thử nghiệm rung tần số cao điện động 3 trục cho ngành ô tô, vui lòng gửi yêu cầu báo giá của bạn.
