Giá máy kiểm tra độ rung điện động tần số cao làm mát bằng không khí
Product Details
| lực sin: | 10000N | Tốc độ: | 1,8m/giây |
|---|---|---|---|
| Sự dịch chuyển: | 51mm | Tính thường xuyên: | 3 ~ 3000hz |
| đang tải: | 270kg | tăng tốc: | 100G |
| phương pháp làm mát: | Làm mát không khí | ||
| Làm nổi bật |
Máy lắc điện động làm mát bằng không khí,Máy lắc điện động 10KN,Máy kiểm tra độ rung 1 |
||
Product Description
Tải xuống thông số kỹ thuật đầy đủ: Thiết bị thử rung động ES-10 (PDF)

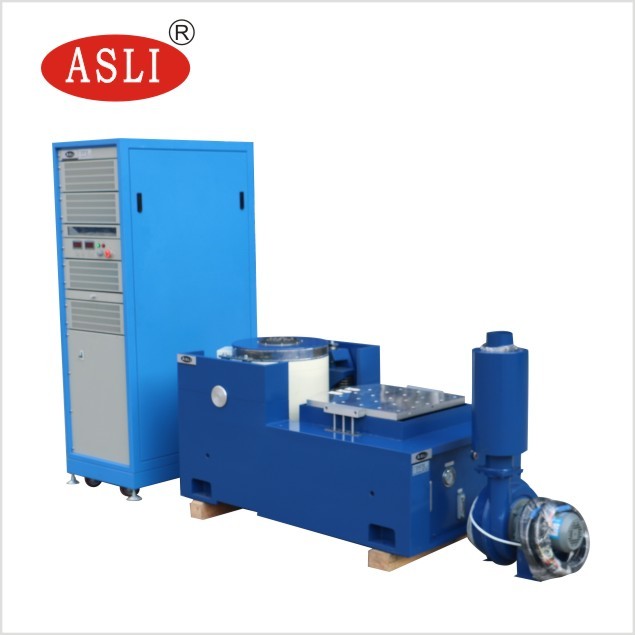

Air Cooling High Frequency Electrodynamic Shaker là một máy kiểm tra rung động chính xác được thiết kế cho các thử nghiệm xoắn ốc, ngẫu nhiên và sốc nghiêm ngặt trên các trục X, Y và Z.Nó kết hợp các công nghệ tiên tiến bao gồm một cấu trúc mạch hai từ tínhHệ thống này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không,hàng không vũ trụ, thông tin liên lạc, điện tử, thiết bị điện và thiết bị gia dụng.
- Sức mạnh định lượng:Lực sinus 10.000 N; Lực ngẫu nhiên 10.000 N; Lực va chạm 20.000 N
- Phạm vi tần số:3 Hz đến 3.000 Hz hỗ trợ tần số cố định, quét qua lại, sinus, ngẫu nhiên và các chế độ sốc
- Chế độ tần số quét:Đường thẳng, logarithmic, quét qua lại, tần số cố định
- Thời gian tần số quét:Từ 1 đến 32,767
- Thời gian tần số quét:Tần số cố định / một lần 1.3600 phút; đường cong tần số quét có thể được hiển thị
- Max. tăng tốc:1,000 m/s2 (không tải)
- Tốc độ tối đa:1.8 m/s
- Max.51 mm p-p (không tải), đỉnh kép
- Sự dịch chuyển tác động:51 mm
- Trọng lượng cuộn dây di chuyển:14 kg
- Sóng rung động:Xích, ngẫu nhiên, sốc
- Chiều kính của cuộn dây di chuyển:Φ240 mm
- Kích thước hệ thống rung động:W1060 × H750 × D845 mm
- Trọng lượng hệ thống rung động:960 kg
- Bao gồm phụ kiện:Máy mở rộng dọc 600 mm × 600 mm và bàn trượt ngang 600 mm × 600 mm
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (kg) | Vòng di chuyển (kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

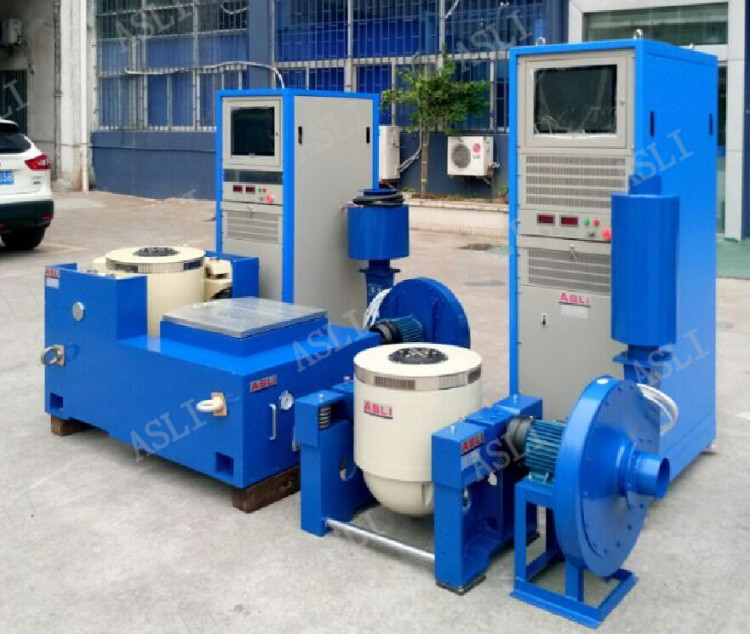

- Máy tạo rung động 1 bộ
- Máy điều khiển rung động 1 bộ
- Phòng kết nối truyền thông 1 bộ
- Động lực tăng cường DA-10 1 bộ
- Năng lượng kích thích 1 pc
- Phần mềm trình điều khiển 1 bộ
- Hệ thống làm mát 1 bộ
- Máy tính công nghiệp 1 bộ
- Máy in màu 1 bộ (Tự chọn)
- Cảm biến gia tốc (bao gồm đường dẫn đầu ra) 1 pc
- Thiết bị rung động 1 bộ (Tự chọn; được cấu hình theo mẫu thử)
Bộ điều khiển rung có thiết kế thế hệ mới nhất áp dụng kiến trúc hệ thống phân tán tiên tiến quốc tế.Lõi của nó là bộ vi xử lý tốc độ cao 32 bit TMS320 mới nhất từ TI. Các báo cáo thử nghiệm được tự động tạo trong định dạng Word. Trong hoặc sau khi thử nghiệm, các báo cáo có thể được chỉnh sửa và sau đó được tạo tự động hoặc thủ công.
- Một bộ xương vòng tròn động được thiết kế tốt với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ đảm bảo rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Các vòng bi cuộn cuộn có định hướng độ cứng cơ thể composite thẳng và định hướng nhập khẩu cung cấp khả năng tải đặc biệt tuyệt vời.
- Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, cung cấp tiện lợi cài đặt di động.
- Công nghệ tiên tiến hệ thống di chuyển xung quanh đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của bong bóng nhỏ mang theo làm tăng khả năng mang bàn rung và cải thiện hiệu suất tần số thấp.
Bất kỳ nghi ngờ hoặc nhu cầu nào về Máy kiểm tra rung của máy làm mát không khí tần số cao điện động lực, xin vui lòng không ngần ngại gửi yêu cầu của bạn.
