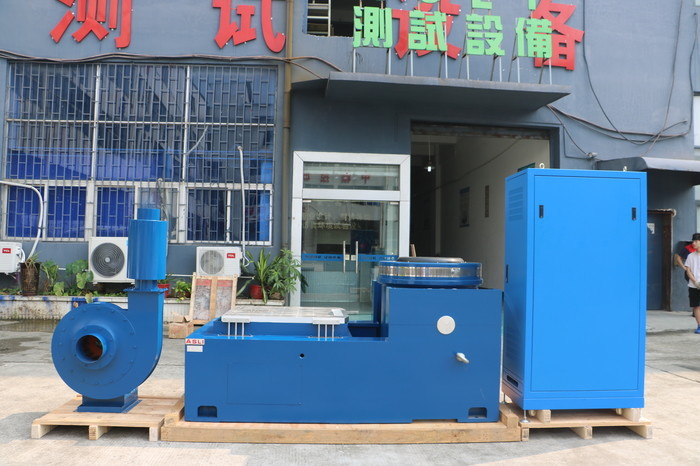

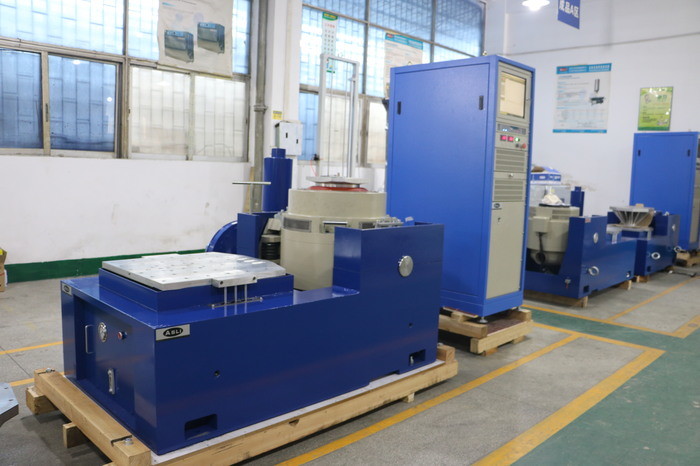

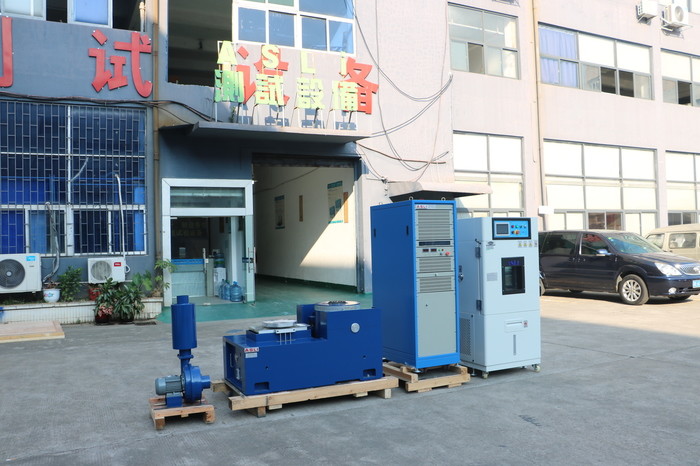

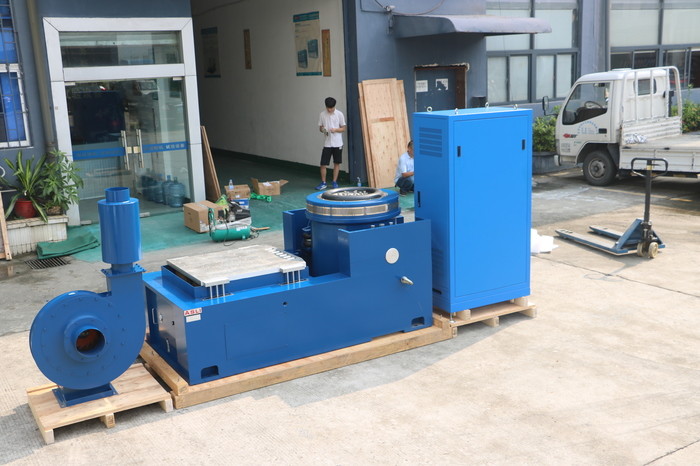

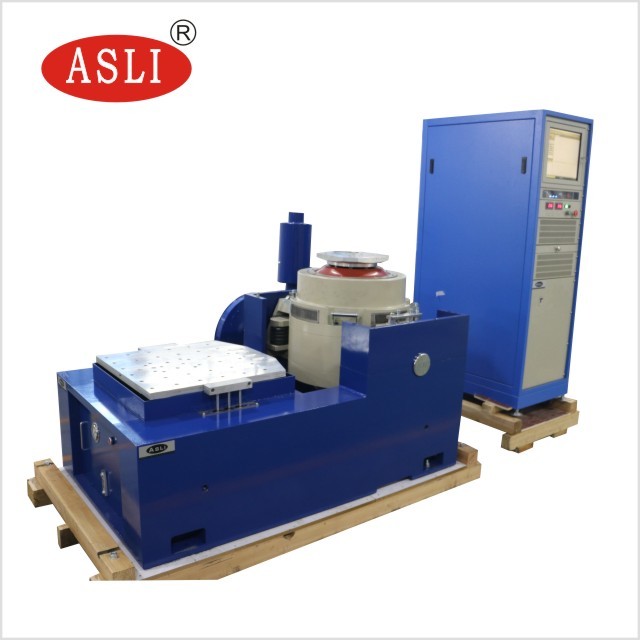

XYZ Axis High Frequency Vibration Test Bench cho các thành phần điện tử
Ứng dụng:
Chúng tôi là nhà sản xuất của Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester loạt sản phẩm, áp dụng 'các cấu trúc mạch hai từ tính',"tự tạo các vòng tròn hoạt động xương", "Hỗ trợ trên không" và "bơm cuộn và hướng dẫn tuyến tính", "độc lập trunnion" công nghệ hiện đại tiên tiến và công nghệ đặc biệt có thể được hoàn thành trong X,Y,Xét nghiệm rung động sinusoidal ba trục và thử nghiệm rung động ngẫu nhiên băng thông rộngCác sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụthông tin liên lạc, điện tử, thiết bị điện, truyền thông, thiết bị gia dụng và các lĩnh vực khác.
Tính năng của hệ thống thử rung:
1. Xương xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải lệch tâm.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, tăng khả năng của bảng rung, cải thiện hiệu suất tần số thấp.
2-1 Các thông số kỹ thuật
(1) Lực định số: lực sinus 3000N; lực ngẫu nhiên 3000N; lực va chạm 6000N;
(2) Phạm vi tần số: 3Hz đến 3500Hz, tần số cố định, quét qua lại, sinus, ngẫu nhiên, sốc
(3) Chế độ tần số quét: tuyến tính, logarithmic, quét qua lại, tần số cố định
(4) Thời gian tần số quét: 1 đến 32767
(5) Thời gian tần số quét: tần số cố định / một 1-3600mins, đường cong tần số quét có thể được hiển thị.
(6) Tốc độ gia tốc tối đa;1000m/s2(không tải)
(7) Tốc độ tối đa: 1,6m/s
(8) Max. Displacement:25mmp-p (không tải), đỉnh kép
(9) Di chuyển tác động: 25mm
(10) Trọng lượng cuộn dây di chuyển: 3,5 kg
(11) Hướng rung động: thẳng đứng
(12) Sóng rung: sinus, ngẫu nhiên, sốc
(13) đường kính của cuộn dây di chuyển: Φ150mm
(14) Kích thước hệ thống rung: W750xH599xD680 mm
(15) Trọng lượng hệ thống rung động: 490KG
Về hệ thống rung động
(1) Cấu trúc mạch từ hai lần để đảm bảo cường độ từ trường cao & giảm rò rỉ luồng; Cấu trúc khử khí đặc biệt có thể làm giảm rò rỉ luồng xuống dưới 1 mt
(2) U-type xuân, cuộn và vòng bi tuyến tính để kháng mạnh của tải lệch
(3) Xuân không khí được sử dụng để cách ly rung động; Hệ thống rung động hoạt động ổn định ngay cả với tải trọng lớn; không cần nền tảng đặc biệt
(4) Các thiết bị bảo vệ được cung cấp cho quá nhiệt, quá tải, quá điện, quá điện áp và quá dịch chuyển của máy thử rung;
Thiết bị bảo vệ mạng lưới điện cho quá điện áp, dưới điện áp, thiếu pha;
Điện lực, giới hạn dòng điện, khởi động mềm, nhiệt độ quá cao, dòng điện ngắn, bảo vệ lỗi mô-đun
(5) Có thể hoàn thành các thử nghiệm sinus, ngẫu nhiên, tác động môi trường
(6) Hệ thống này có yêu cầu ít cho biến động điện áp, ≤ ± 10% là OK
(7) Hệ thống này có yêu cầu ít cho kháng đất, ≤4Ω là OK
(8) Độ tin cậy cao, đặc biệt phù hợp với hoạt động lâu dài
Các thông số kỹ thuật của Máy kiểm tra rung tần số cao điện động học:
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Các đặc điểm đứng ngang:
1Trong băng tải tải nhỏ để nhận ra tăng tốc độ và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.
2. Bàn ghế chân ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
3Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.
Các thông số kỹ thuật của bộ mở rộng ngang:
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của bộ phận di chuyển (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |

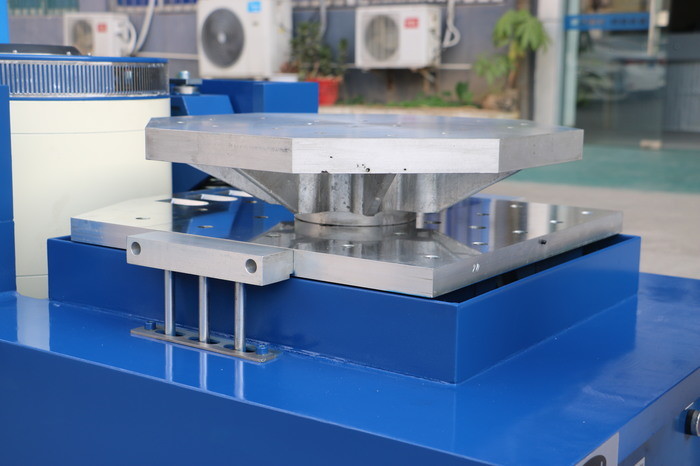

Các tính năng của băng ghế dài dọc:
VT dọc mở rộng bàn và cụ thể kẹp, tính toán chính xác, thiết kế phức tạp, để đảm bảo khách hàng có được hiệu suất tốt nhất theo cấu trúc hoàn hảo, vật liệu chất lượng cao
và sự làm việc.
Các thông số kỹ thuật của bộ mở rộng dọc:
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (bàn ghế tròn) | 220 | 350 | Φ1200 |
Nếu có người thân hỏi vềXYZ Axis High Frequency Vibration Test Bench cho các thành phần điện tử ,Xin hãy tự do liên lạc với tôi.
