Máy kiểm tra rung tần số cao điện động thẳng đứng + ngang dùng để làm gì?
Máy lắc là một thiết bị điện từ được sử dụng để kiểm tra độ rung để kích thích cấu trúc đang thử nghiệm. Nó được sử dụng để kiểm tra chế độ hoặc độ bền. Có những thiết kế khác nhau nào của máy lắc rung?

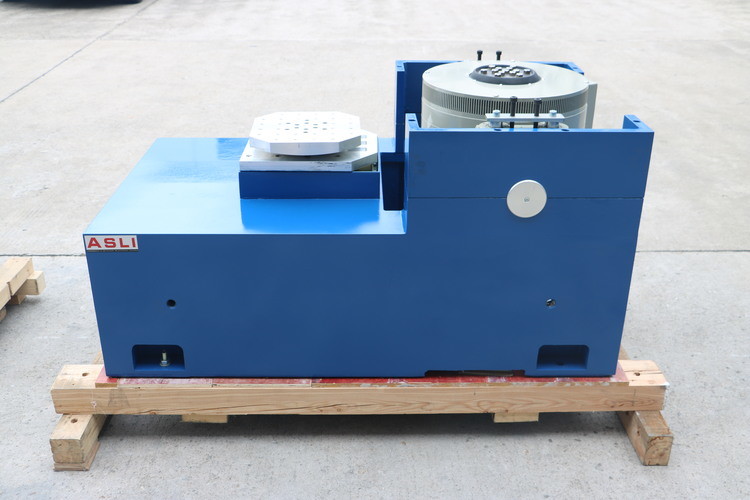

Máy lắc rung điện từ tần số cao thẳng đứng & ngang cho chất bán dẫn được sử dụng để đánh giá tần số cộng hưởng của các thiết kế sản phẩm và bao bì và mô phỏng độ rung ngẫu nhiên xảy ra trong quá trình phân phối hoặc trong môi trường sử dụng. Máy dễ sử dụng có thể thực hiện nhiều thử nghiệm rung khác nhau theo các thông số kỹ thuật của chính phủ, ngành và công ty.
1. Cấu trúc kết hợp của buồng thử nghiệm và hệ thống làm lạnh tự hào có thiết kế nhỏ gọn và duyên dáng; bảng điều khiển độc lập
2. Để tạo điều kiện thuận lợi cho hoạt động; bộ phận máy nén lạnh ban đầu và các phụ kiện chính của nó được nhập khẩu từ nước ngoài
3. Bộ điều khiển màn hình cảm ứng màu LCD nhập khẩu có khả năng điều khiển tự động các chương trình nhiệt độ độ ẩm;
4. Với giao diện Viễn thông R232. Để đáp ứng các yêu cầu độc đáo của khách hàng, người dùng có thể chọn từ các kiểu bàn thử nghiệm rung khác nhau để đảm bảo rằng ngoài việc làm mát tốt
5. Hệ thống niêm phong nhiệt và không khí, bàn rung này cũng sẽ tự hào có hiệu quả đáng kể của độ rung cơ học
thiết bị kiểm tra độ tin cậy, rung sốc
| Tên | Bàn rung đóng gói / Máy kiểm tra bàn rung cho phụ tùng ô tô | ||||||||
| Mô hình | Lực hình sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p)mm | Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) | Kích thước của cuộn dây chuyển động (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Máy lắc cũng có thể kết hợp sử dụng với buồng thử nghiệm nhiệt độ độ ẩm:
| Mô hình | THV-408(A~F) |
| Kích thước bên trong | W600×H850×D800(mm) |
| Kích thước bên ngoài | W850×H1950×D2100(mm) |
| Phạm vi nhiệt độ | Nhiệt độ thấp:(A:25ºC; B:0ºC; C:-20ºC ; D: -40ºC; E: -60ºC; F: -70ºC) Nhiệt độ cao:100ºC(150ºC) |
| Phạm vi độ ẩm | 20%~98%R.H.(10%-98% R.H. / 5%-98% R.H. là một điều kiện tùy chọn đặc biệt, cần có Máy hút ẩm) |
|
Độ chính xác phân tích / Phân phối nhiệt độ và độ ẩm |
0.1ºC; 0.1% R.H/±2.0ºC; ±3.0% R.H. |
|
Độ chính xác điều khiển của nhiệt độ và độ ẩm |
±0.5ºC; ±2.5% R.H. |
|
Nhiệt độ Tăng/Giảm Tốc độ |
Tốc độ tăng nhiệt độ xấp xỉ 0.1~3.0ºC/phút / tốc độ giảm nhiệt độ xấp xỉ 0.1~1.5ºC/phút; (Tốc độ giảm tối thiểu 1.5ºC/phút là một điều kiện tùy chọn đặc biệt) |
|
Bên trong và Vật liệu bên ngoài |
Vật liệu của hộp bên trong là thép không gỉ SUS 304#, của hộp bên ngoài là thép không gỉ hoặc SEE thép cán nguội có sơn phủ. |
| Vật liệu cách nhiệt | Chịu nhiệt độ cao, mật độ cao, formate clo, vật liệu cách nhiệt bọt ethyl acetum |
| Hệ thống làm mát | Làm mát bằng gió hoặc làm mát bằng nước/máy nén một phân đoạn(-40ºC, máy nén hai phân đoạn -70ºC) |
| Thiết bị bảo vệ |
Công tắc không cầu chì, công tắc bảo vệ quá tải cho máy nén, điện lạnh điện áp cao và thấp công tắc bảo vệ, công tắc bảo vệ quá ẩm và quá nhiệt, cầu chì, hệ thống cảnh báo lỗi, cảnh báo bảo vệ thiếu nước |
| Phụ kiện tùy chọn | Cửa bên trong có lỗ vận hành (Tùy chọn), Máy ghi âm (tùy chọn), Máy lọc nước, Máy hút ẩm |
|
Rung Thiết bị kiểm tra |
Chọn bàn thử nghiệm rung thích hợp theo điều kiện thử nghiệm của khách hàng, các thông số kỹ thuật vui lòng lấy Electrodynamics |
| Quyền lực | AC380V 3 pha 5 Dòng, 50/60HZ |
Bất kỳ nghi ngờ hoặc nhu cầu nào về Máy kiểm tra rung tần số cao điện động thẳng đứng + ngang, vui lòng đừng ngần ngại liên hệ với chúng tôi.
