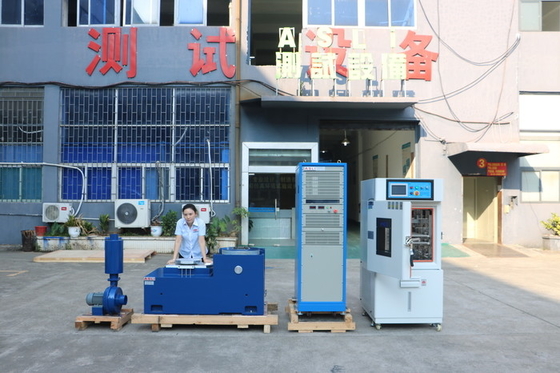

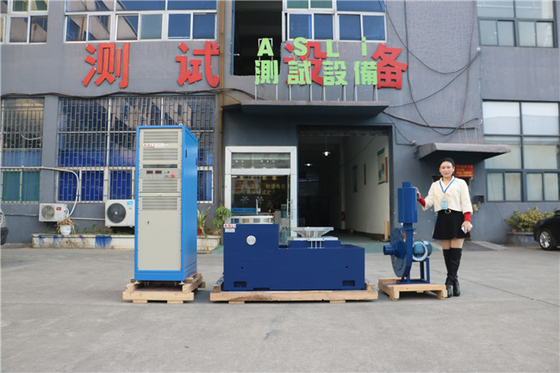

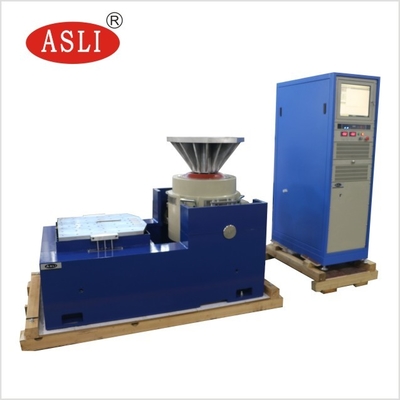

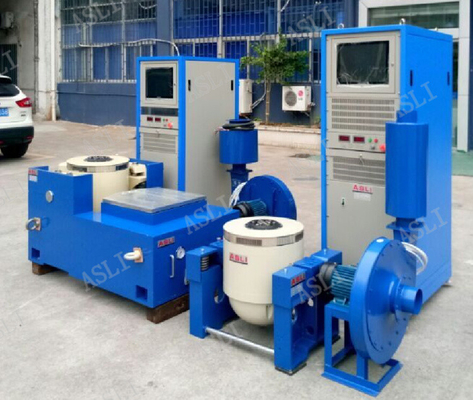

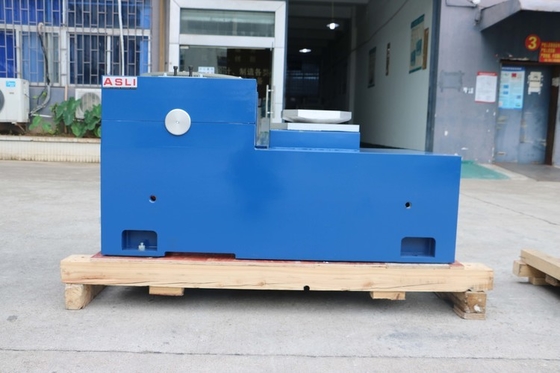

Máy thử rung tần số thấp cao độ chính xác cao Iec 68-2-6
Bộ khuếch đại công suất chuyển đổi kỹ thuật số
Hệ thống sử dụng một bộ khuếch đại công suất kỹ thuật số với điều chế chiều rộng xung xoang.đầu vào tín hiệu điện áp thấp của bộ điều khiển được khuếch đại bởi mạch kỹ thuật số và khôi phục lại tín hiệu ban đầu, và sau đó đầu ra vào cuộn dây di chuyển của bàn rung để thúc đẩy rung động điện.
Các thành phần chính của bộ khuếch đại điện áp cao cấp thông minh là: điều khiển phía trước, mô-đun khuếch đại điện, mạch bảo vệ, phần cung cấp điện và tủ điện.Hệ thống áp dụng điện áp cao và hiện tại nhỏ dạng đầu ra, làm giảm mất điện trong quá trình truyền và đạt được sự phù hợp trở kháng hiệu quả và hợp lý.
Các thông số của máy rung độ chính xác cao:
| Động lực sinus | 300kgf |
| Động cơ ngẫu nhiên | 300kgf rms |
| Động lực tác động | 600kgf |
| Phạm vi tần số | 5~2800Hz |
| Di chuyển liên tục | 25.4mm |
| Tốc độ tối đa | 1.8m/s |
| Bộ khuếch đại công suất chuyển đổi | |
| Khả năng phát ra tăng cường | 3.5kVA |
| Tỷ lệ tín hiệu-tầm ồn | > 65dB |
| Lợi nhuận IF | ≥ 80 |
| Sự biến dạng hài hòa tổng thể(với công suất định danh) | Ít hơn 0,5% khi DC (0,1Hz) đến 500Hz; ít hơn 1,0% khi 500Hz đến 5000Hz |
| Bộ khuếch đại công suấtPhản ứng tần số | DC (0,1Hz) đến 4500Hz: ±3dB; |
| Thời gian trung bìnhThất bại (MTBF) | >35.000 giờ |
| Bàn làm việc mở rộng dọc | |
| Kích thước bàn | 600mm × 600mm |
| Giới hạn hoạt độngtần số xếp hạng | Hình dương 2200Hz, ngẫu nhiên 3500Hz |
| Trọng lượng đối số | 30kg |
| Vật liệu bàn | Đồng hợp kim nhôm |
| Máy điều khiển rung động | |
| hệ điều hành | Windows 7 |
| Giao diện hoạt động | Giao diện tiếng Trung và tiếng Anh |
| Chức năng phần mềm | Tâm điểm, ngẫu nhiên, sốc cổ điển, tìm kiếm cộng hưởng và cư dân |
Tính năng:
1. Xương xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải đặc.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, nâng cao khả năng mang bảng rung, cải thiện hiệu suất tần số thấp.
Xin vui lòng liên hệ với tôi nếu bạn có bất kỳ nghi ngờ hoặc nhu cầu vềMáy thử rung tần số thấp cao độ chính xác cao Iec 68-2-6
