Thiết bị thử rung động ES-6.pdf

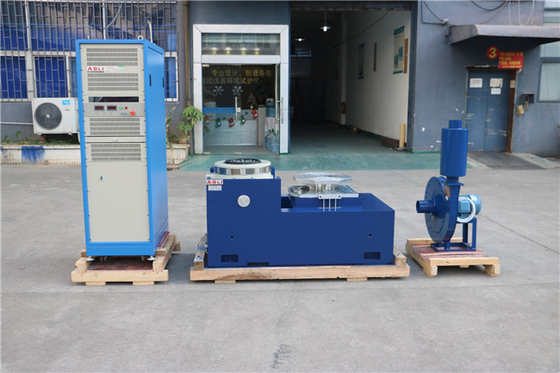

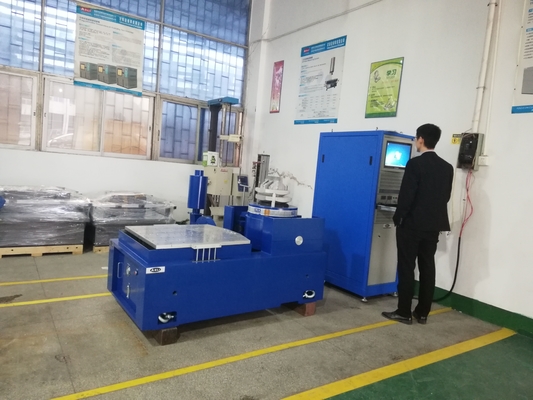

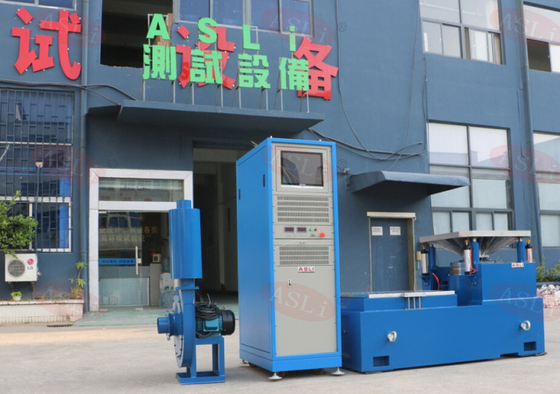

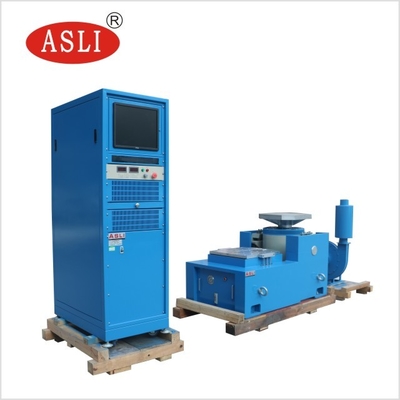

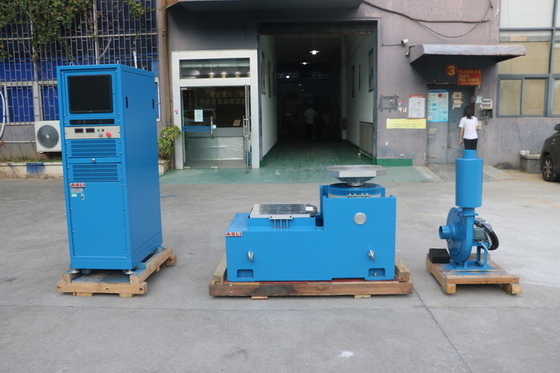

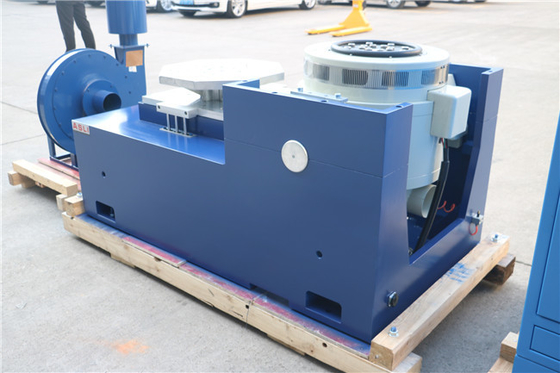

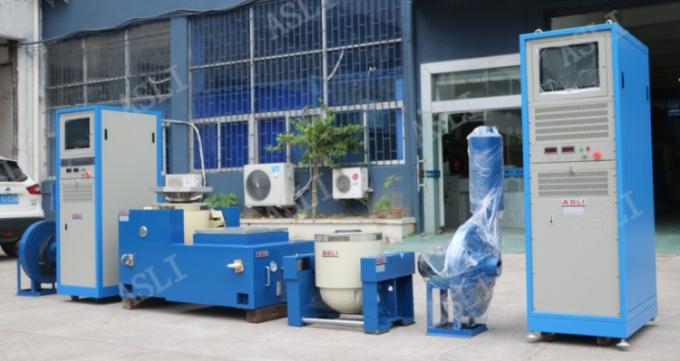

Hệ thống kiểm tra rung động của máy rung tần số cao loại điện từ phòng thí nghiệm
Tại sao kiểm tra rung động là cần thiết?
Mỗi cấu trúc có thể rung động và có tần số cụ thể (tần số cộng hưởng) trong đó nó rung động với cường độ lớn nhất.Kiểm tra rung động xoang là quan trọng để giúp hiểu làm thế nào bất kỳ cấu trúc rung động tự nhiên.
Bàn rung rung động thương hiệu ASLI có thể hoàn thành thử nghiệm rung động xoang và thử nghiệm rung động ngẫu nhiên băng thông rộng tương ứng,và có thể hoàn thành thử nghiệm phổ xung và phản ứng sốc cổ điển (nửa sinus)Nó cũng có thể được kết hợp với một Phòng kiểm tra nhiệt độ và độ ẩm cùng nhau.
Phòng thí nghiệm loại điện từ tần số cao rung rung máy rung bàn hệ thống thử nghiệm rung được sử dụng rộng rãi trong lĩnh vực quốc phòng, vũ khí, hàng không, không gian, truyền thông, điện tử,Máy điện, phương tiện vận chuyển và thiết bị gia dụng.
Các thông số kỹ thuật:
| Mô hình |
Đánh giá sinus Lực lượng(N) |
Đánh giá ngẫu nhiên Lực lượng(N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Đánh giá khôngvị trí (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

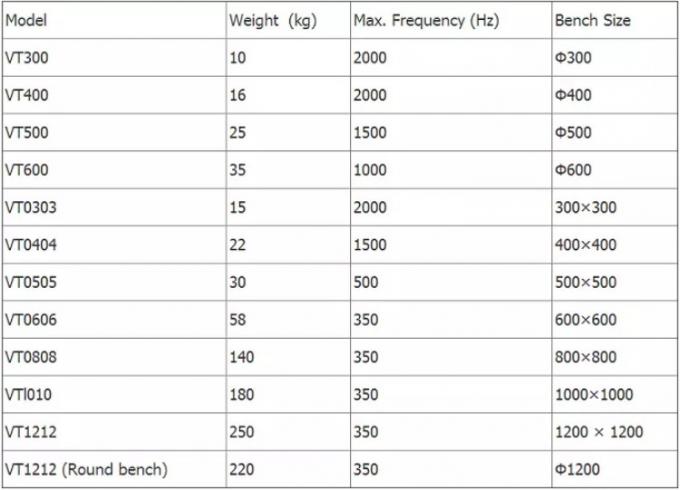

Đối với máy mở rộng dọc

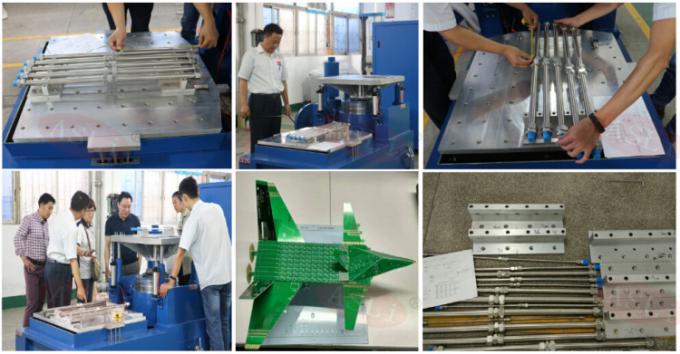

ASLI Thương hiệu bàn rung rung VT dọc mở rộng bàn và kẹp cụ thể, tính toán chính xác, thiết kế phức tạp,để đảm bảo khách hàng đạt được hiệu suất tốt nhất theo cấu trúc hoàn hảo, chất lượng cao vật liệu và thủ công.
Đối với máy mở rộng ngang
ASLI Bảng xoay rung thương hiệu Trong băng tải tải nhỏ để nhận ra tăng tốc và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.
Bàn ghế ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.
