ES-3A máy kiểm tra rung động.pdf
Mô tả Ứng dụng

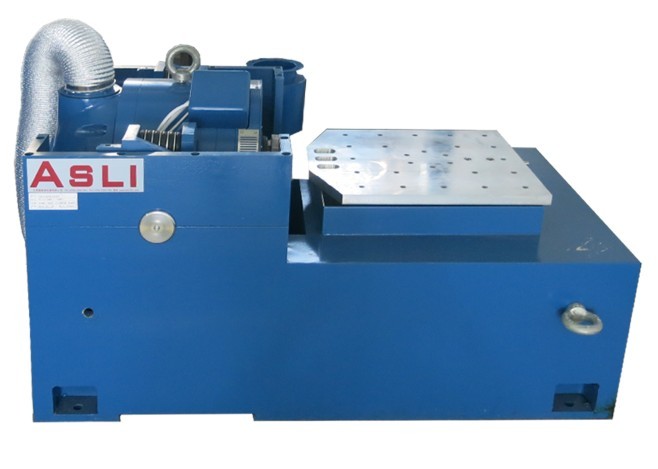

Máy thử rung điện từ 3000N với tiêu chuẩn UN38.3được sử dụng cho môi trường giáo dục, nghiên cứu và phòng thí nghiệm.doped cấu trúc mạch hai từ tính, tự tạo vòng tròn hoạt động xương, Airborne hỗ trợ và vòng bi và hướng dẫn tuyến tính,Trunnion cách ly công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong X, Y, Z ba trục rung động sinusoidal thử nghiệm và băng thông rộng thử nghiệm rung động ngẫu nhiên, để được hoàn thành bằng các cổ điển (nửa - sinus, trapezoidal,sóng răng cưa) thử nghiệm phổ phản ứng xung và sốcCác sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, truyền thông, thiết bị gia dụng và các lĩnh vực khác.
| Mô hình:ES-3 | |
|---|---|
| Lực đẩy sinus | 300kgf |
| Động cơ ngẫu nhiên | 300kgf |
| Động lực tác động | 600kgf |
| Phạm vi tần số | 2 ~ 2500Hz |
| Tiếp tục di dời | 25mm |
| Tác động của việc di dời | 25mm |
| Tốc độ tối đa | 1.8m/s |
| Tốc độ gia tốc tối đa | 981m/s2 |
| Chiều kính cuộn dây di chuyển | Φ150mm |
| Cho phép khoảnh khắc lập dị | > 196N.m |
| Điểm kết nối tải | 6 piont |
| Khối lượng tương đương của các bộ phận chuyển động | 3kg |
| Kích thước vít bàn (tiêu chuẩn) | M8 |
| Bảng bố trí vít (chiều kính, chu vi) | 8 trên Φ100mm,8 trên Φ200mm. |
| Tần số cô lập trục | <3Hz |
| Trọng lượng tối đa | 120kg |
| Sự rò rỉ luồng từ tính | < 1mT |
| Kích thước (không bao bì) | 730mm × 550mm × 650mm |
| Bảng rung động | 450kg |
Tính năng máy thử rung động:
1. Xương xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải đặc.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, nâng cao khả năng mang bảng rung, cải thiện hiệu suất tần số thấp.
Thành phần củaMáy thử rung điện từ tần số cao:

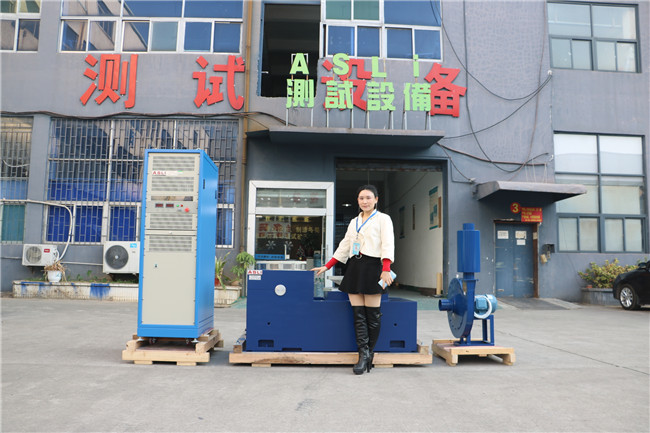

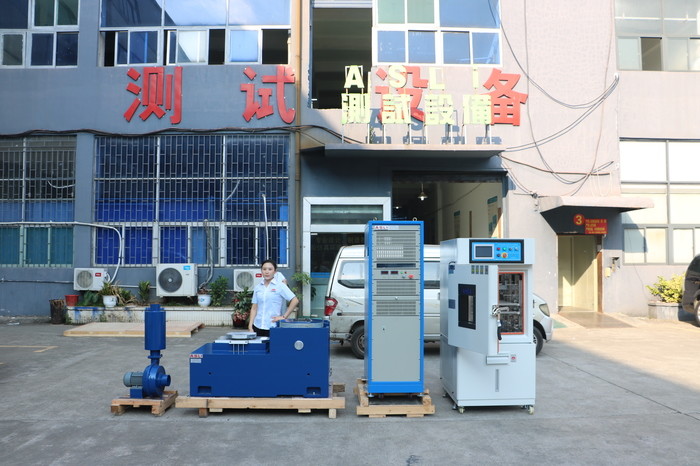

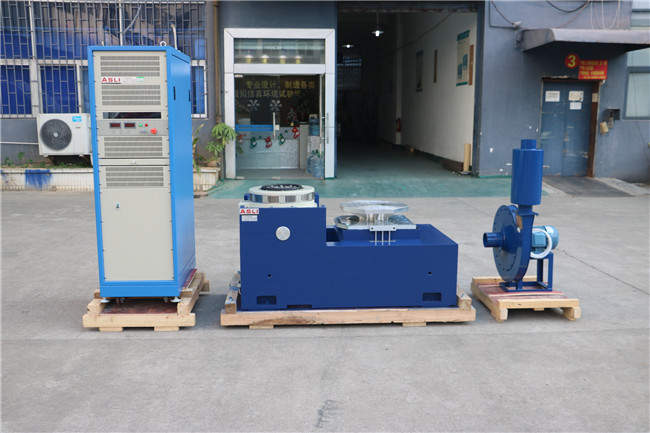

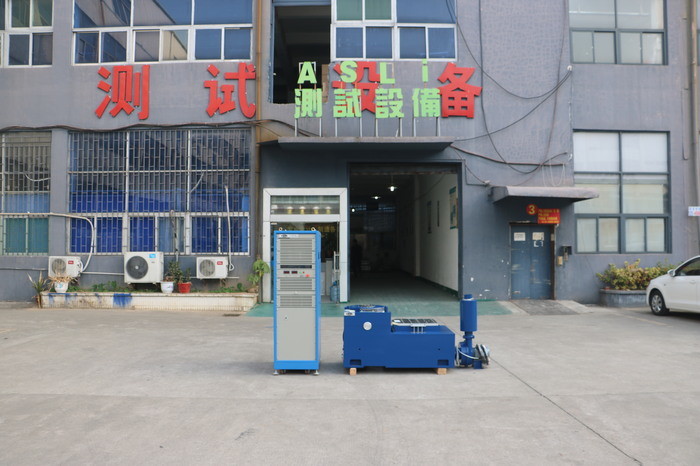

Bàn thử rung động, tăng cường công suất, quạt làm mát, Bàn trượt, mở rộng dọc
