1000kg.F Thiết bị kiểm tra bàn rung dọc và ngang cho các bộ phận ô tô
Product Details
| lực sin: | 6000N | Tốc độ: | 1,8m/giây |
|---|---|---|---|
| Di dời: | 25mm | Tần số: | 3~3500HZ |
| tải: | 180kg | tăng tốc: | 100g |
| phần ứng: | 450mm | Kích thước bảng: | 500x500mm |
| Làm nổi bật |
Thiết bị kiểm tra bảng rung 1000kg.F,Thiết bị kiểm tra bảng rung động điện động,Thiết bị kiểm tra độ rung 1 |
||
Product Description

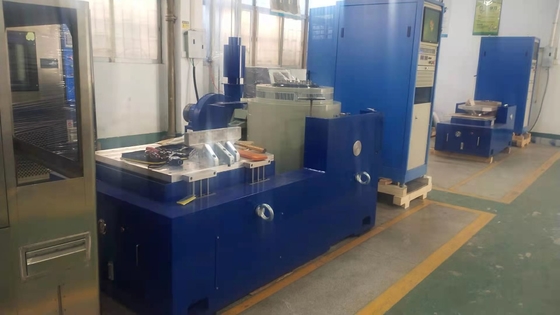

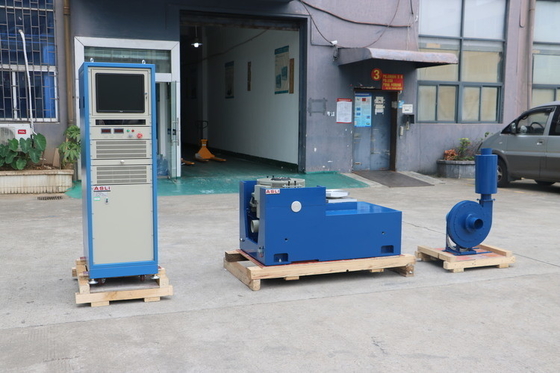

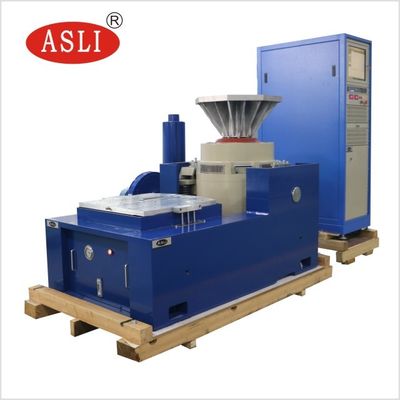

Thiết bị kiểm tra bàn rung dọc và ngang 1000kg.f là hệ thống máy rung điện động được thiết kế cho kiểm tra ngẫu nhiên, hình sin và sốc. Nó được sử dụng rộng rãi trong các ngành công nghiệp quốc phòng, hàng không, vũ trụ, truyền thông, điện tử, ô tô và thiết bị gia dụng.
Thiết bị này được thiết kế để phát hiện lỗi sớm, mô phỏng điều kiện làm việc thực tế và kiểm tra độ bền kết cấu. Phạm vi ứng dụng rộng và kết quả kiểm tra đáng tin cậy làm cho nó trở thành một công cụ thiết yếu cho đảm bảo chất lượng và xác nhận sản phẩm.
Hệ thống hỗ trợ các chức năng sóng sin, FM, quét, lập trình, bộ nhân tần số, logarit, gia tốc tối đa, điều chế biên độ và điều khiển thời gian. Nó cung cấp khả năng điều khiển hoàn toàn bằng máy tính với các chế độ gia tốc cố định và biên độ cố định đơn giản. Mỗi đơn vị trải qua hoạt động liên tục không lỗi trong 3 tháng, đảm bảo hiệu suất ổn định và chất lượng đáng tin cậy.
| Mục | Mô tả |
|---|---|
| Lực Sin | 10000N |
| Lực Sốc | 20000KN |
| Dải tần số | 5~3000 Hz |
| Độ dịch chuyển | 51 mm |
| Vận tốc tối đa | 1.8 m/s |
| Gia tốc tối đa | 981 m/s² (không tải) |
| Đường kính rôto | 200 mm |
| Mô-men xoắn tải cho phép | >300 N•m |
| Khối lượng rôto hiệu dụng | 6 kg |
| Khả năng tải tối đa | 100 kg |
| Rò rỉ từ tính | ≤1 mT |
| Tần số cách ly rung trục | <3 Hz |
| Gắn tải | 16 lỗ ren M8 bằng thép không gỉ |
| Kích thước (D×R×C) | 850 × 665 × 760 mm |
| Trọng lượng xấp xỉ | 990 kg |
Bảng sau đây phác thảo các mẫu có sẵn cho Bàn kiểm tra rung Pin ô tô EN50604 / IEC62133 / UN38.3, phù hợp cho kiểm tra trong phòng thí nghiệm.
| Mẫu | Lực Sin định mức (N) | Lực Ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây di chuyển (Kg) | Kích thước cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

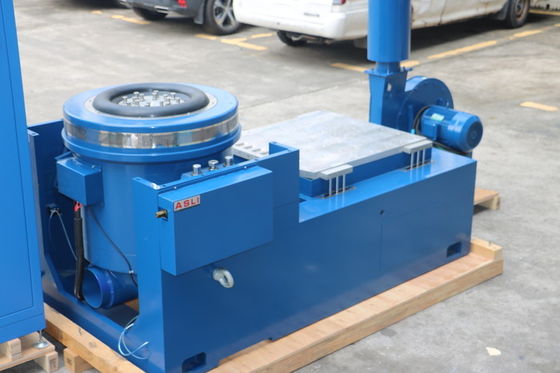

- Khung tròn động được thiết kế tốt với tần số cộng hưởng trục giai đoạn cao hơn.
- Thiết kế mạch kép từ kép đảm bảo rò rỉ từ thông thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Vòng bi con lăn thanh đòn với độ cứng thân định hướng thẳng và nhập khẩu cho khả năng chịu tải lệch tâm tuyệt vời.
- Nền tảng cách ly trụ dành cho sử dụng hormone, cung cấp lắp đặt di động tiện lợi.
- Công nghệ tiên tiến trong hệ thống di chuyển đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi nhỏ nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
